【開箱】128個框框的生產力巨魔！MSI Creator TRX40創作者專用主機板。
@2020/01/01 ,11:57光是能支援7nm AMD R9 3990X(64C/128T)處理器就有不少吸引力！若要再加上PCIe 4.0資源，可說是從頭到腳完勝i家了！這回帶來MSI Creator TRX40主機板，聽名字就知道專為創作者而設計，擴充性自然是相當的充足，加上內附的M.2 Xpander-Aero Gen4擴充卡，一共可安裝7組M.2 PCIe 4.0*4裝置，6組SATA3介面，4組PCIe 4.0 x16插槽 (支援x16/x8/x16/x8模式)、8 DIMM DDR4四通道記憶體(MAX:256G)，支援ECC、Non-ECC規格，I/O更具備高規USB 3.2 Gen2 Type-C/Type-A介面、Intel Gigabit加Aquantia 10Gigabit雙網孔設計，更少不了現在最熱門的WIFI6模組，2.4GHz/5GHz(160MHz)雙頻2.4Gbps，再加BT5.0技術！16+3相數位供電設計(每項提供70A)，而散熱直接採用大型I/O散熱裝置+鰭片散熱+延伸式熱導管，整合MOSFET、CHIPSET、M.2並可利用晶片組風扇來強化散熱效果！最後當然得支援MSI Mystic Light燈光同步技術囉！光論擴充性就不是主流市場能夠輕鬆追上的極致規格！面對影音剪輯、3D渲染、算圖、遊戲、模擬器多開，和伺服器等各種用途皆能得心應手！接著就一起往下看看開箱吧！

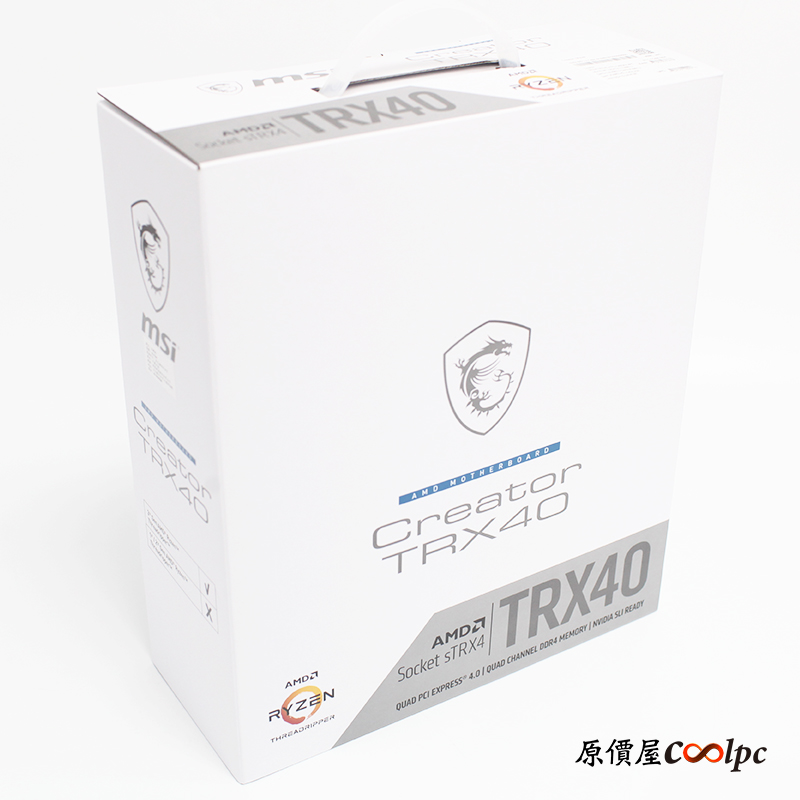

MSI Creator TRX40主板不愧是專為創作者設計的，外盒包裝使用全白底設計，跳脫以往常見的黑紅電競色系，這相當有藝術感阿！而當然這塊版首要的重點是支援Socket sTRX4處理器，也就是現階段AMD 3960X、3970X以及未來的3990X，我說光7nm+PCIe 4.0平台架構就夠有吸引力了，更別說是支援8DIMM DDR4 256G記憶體(ECC、Non-ECC)。

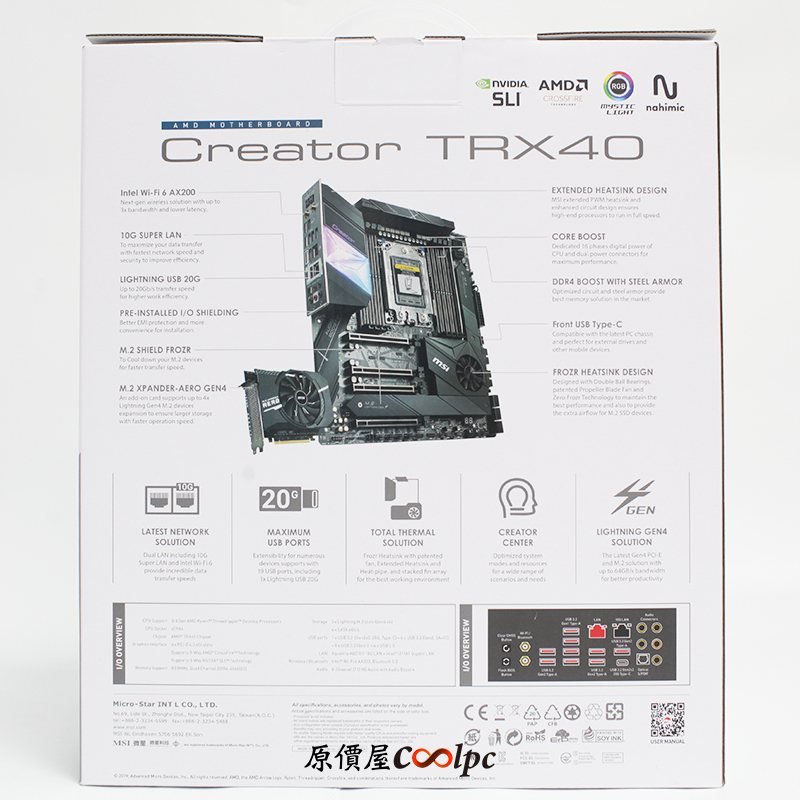

背面則有產品I/O介紹及特色介紹，提供Gigabit、10Gigabit雙網路埠，USB 3.2 Gen2(20Gb/s) Type-C介面、延伸式熱導管散熱模組，以及WI-FI 6 AX200模組，更多細節就往下看吧！

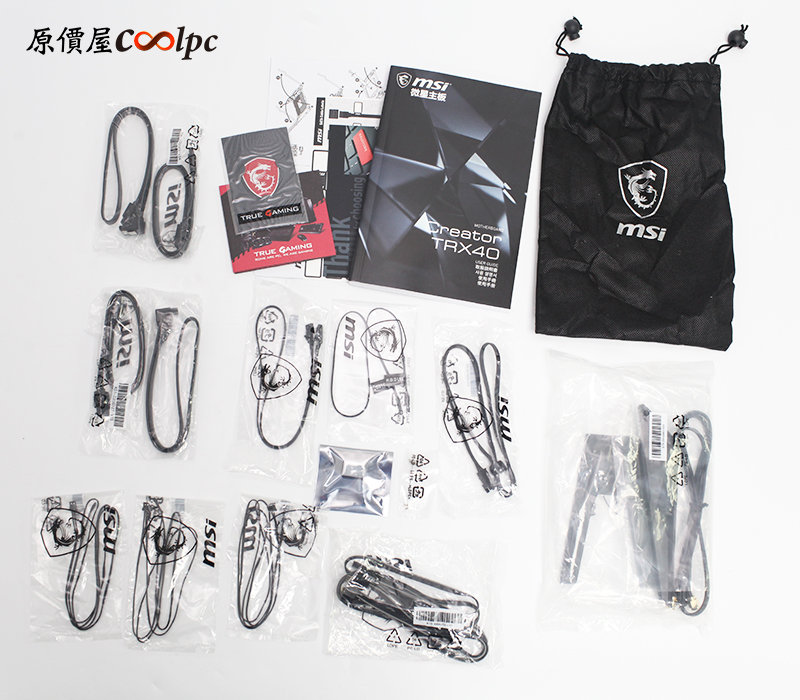

配件共有說明書、安裝指引說明、驅動USB、SATA線4條、LED JRGB Y連接線、LED JCORSAIR連接線、LED JRAINBOW連接線、3條熱敏電阻連接線、WIFI天線、機殼銘牌、SATA連接線標籤、產品註冊卡、M.2螺絲。

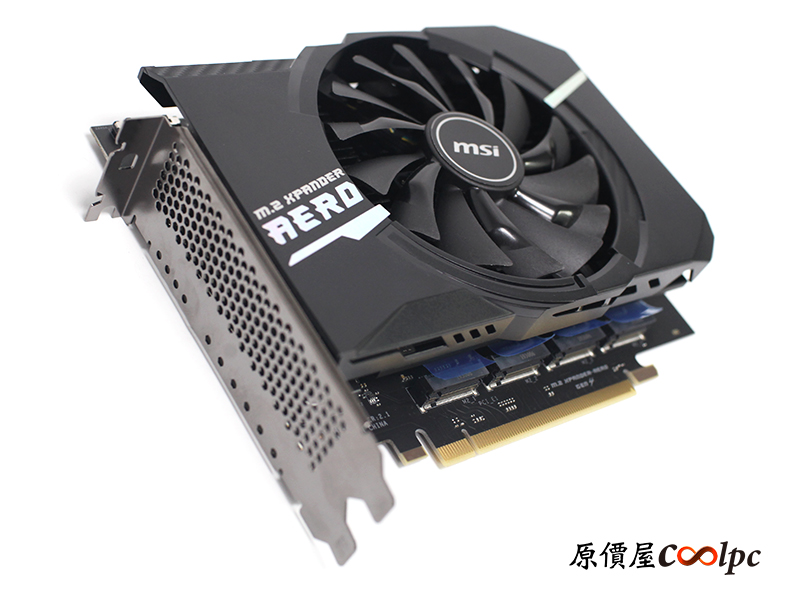

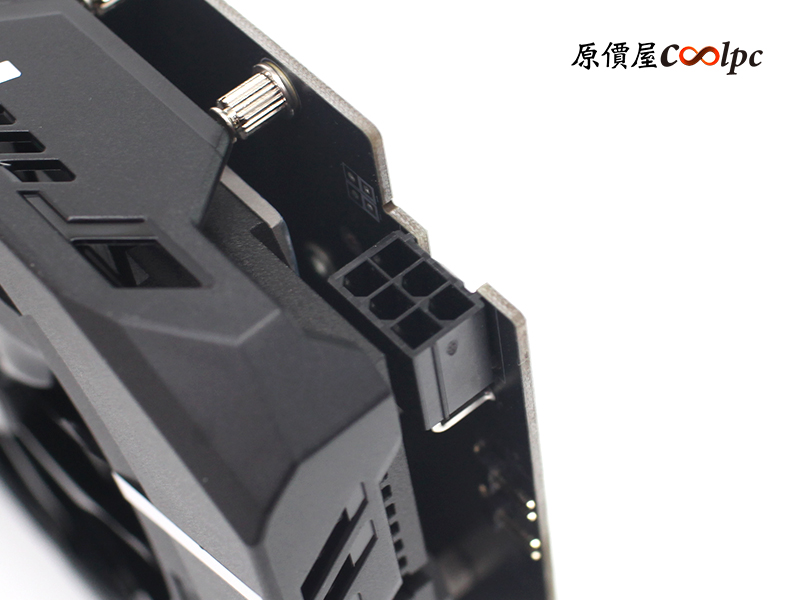

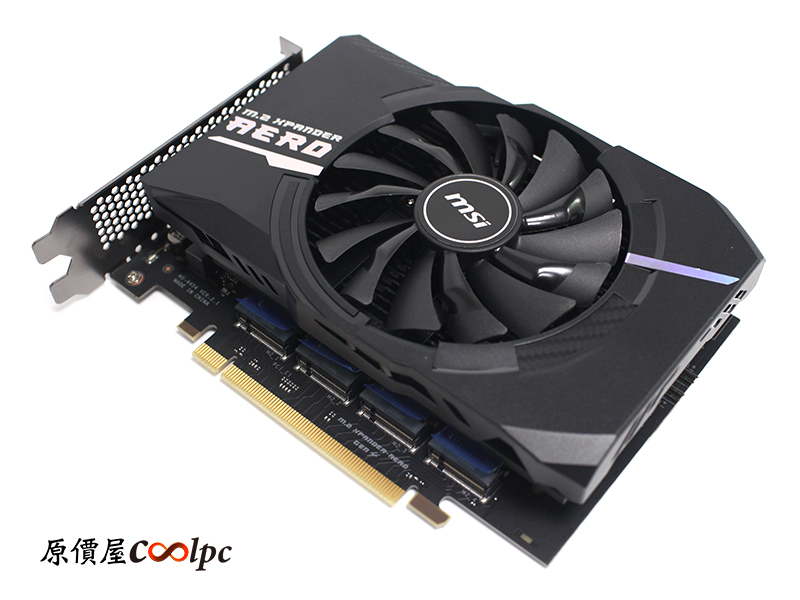

最特別的就是附上MSI M.2 Xpander-Aero Gen4擴充卡，配有主動散熱風扇，6Pin供電設計。

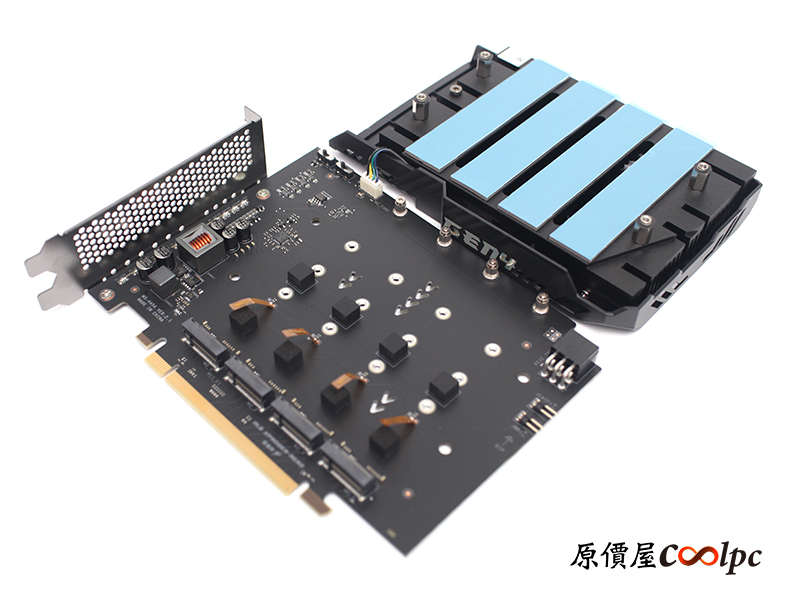

內部共可安裝4顆M.2 PCIe 4.0 x4 and SATA 6Gb/s 2242/ 2260 /2280/ 22110，若拿來建置PCIe Gen4 NVMe，性能應該不得了！

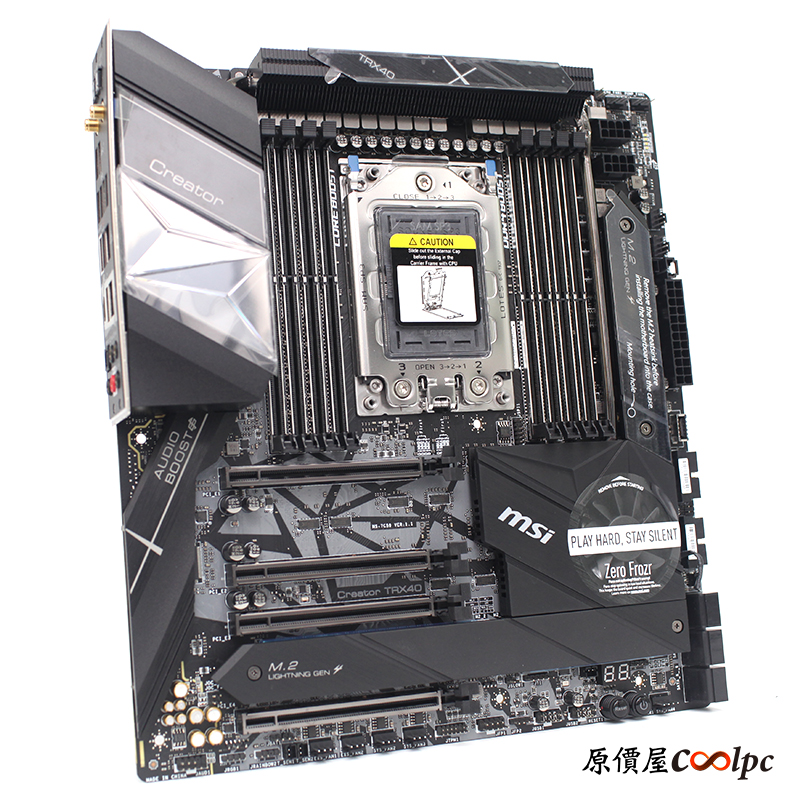

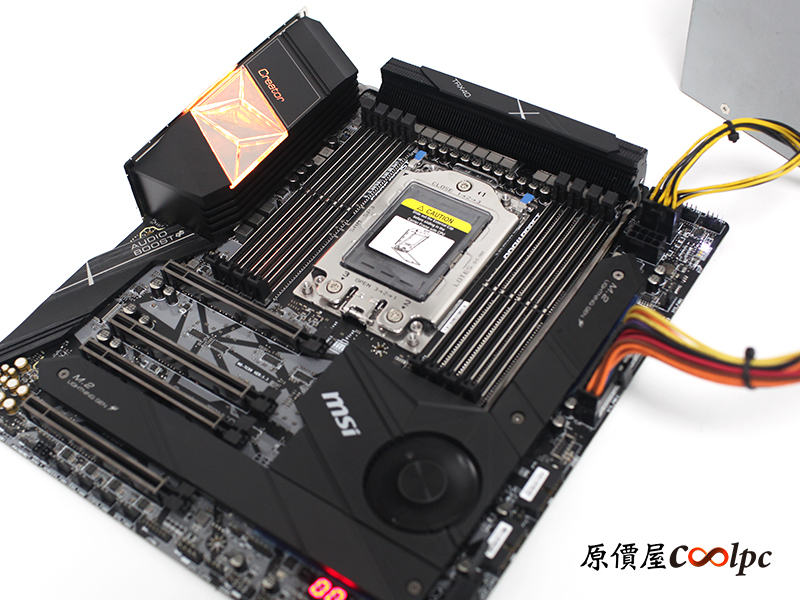

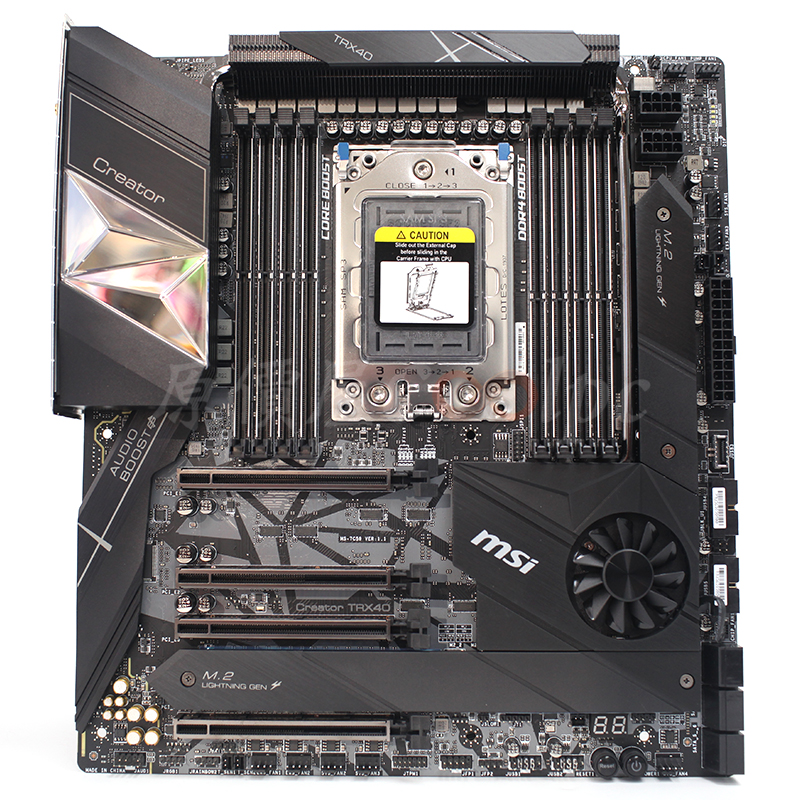

雖然MSI Creator TRX40沒有誇張的全覆蓋裝甲設計，但在MOSFET、CHIPSET、RAM、PCIE、AUDIO等主要部位下重本，可以看見裝甲強化、大型散熱裝置、疊鰭陣列散熱設計、延伸式熱導管散熱，晶片組採用雙滾珠ZERO FROZR設計，智能停轉，亦可隨系統負載自動調整轉速，主板本身為E-ATX規格(30.4 x 27.7 公分)，而整塊主板在視覺設計上也有點巧思在裡面，仔細看可以看出由幾何圖形組成的PCB板彩繪、散熱裝置等。

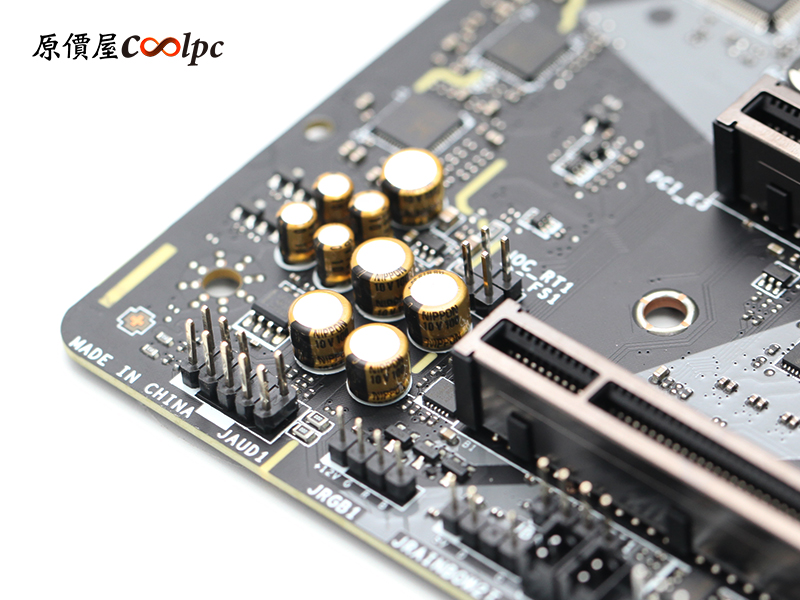

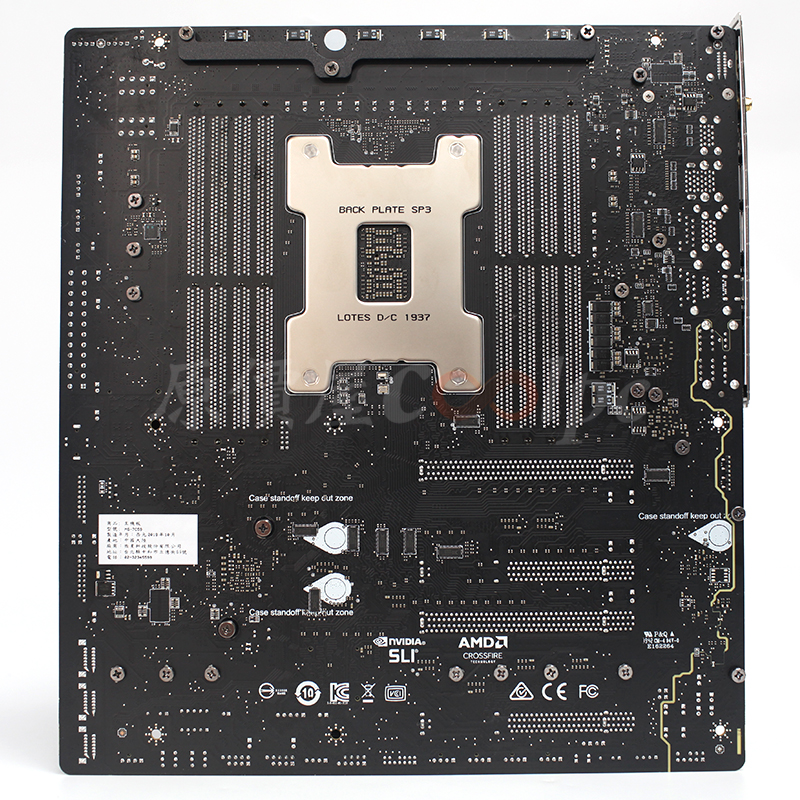

背面可以看見音效分離電路設計，確保音質純淨輸出，另外可看見白色標記，也就是主板區域淨空的概念，電路設計避開機殼螺絲落點，確保不會對主機板造成刮傷等狀況。

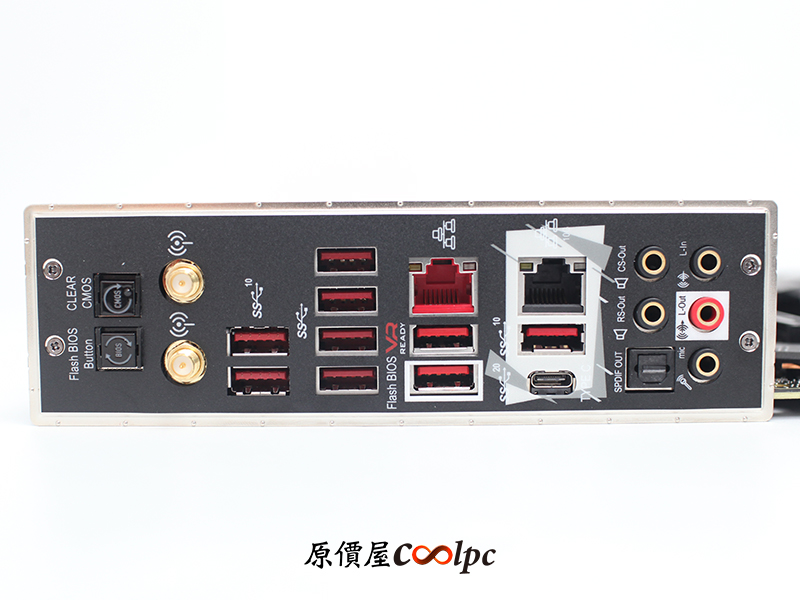

I/O部分提供相當多個USB 3.2 Gen2連接埠，特別的是使用Gigabit LAN、10G LAN雙網路孔設計，鍍金音訊接頭，完全高規格的表現！
Flash BIOS按鈕
Clear CMOS按鈕
WIFI天線連接孔
Gigabit LAN
10G LAN
5 x USB 3.2 Gen2 Type-A
4 x USB 3.2 Gen1 Type-A
1 x USB 3.2 Gen2x2 20G Type-C
1個S/PDIF光纖輸出插座
5個鍍金音源接頭

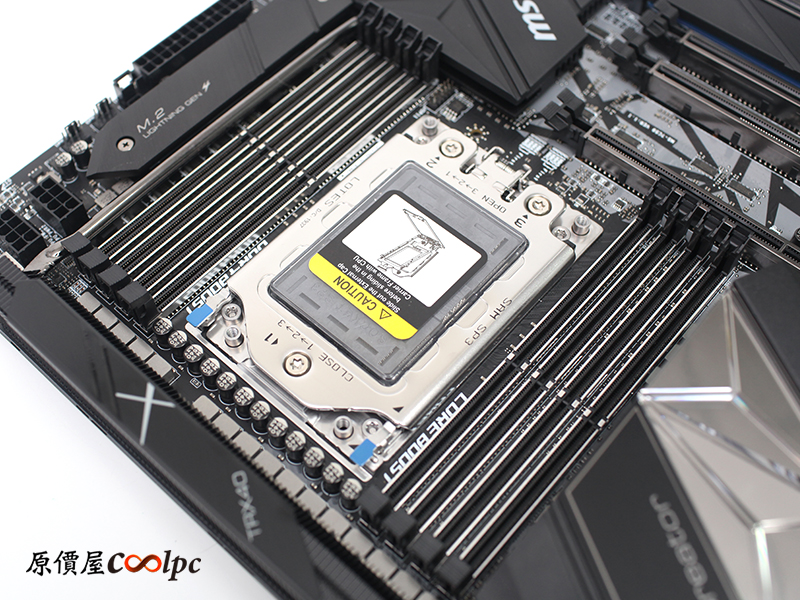

主板具有8 DIMM DDR4四通道記憶體插槽，全面加入裝甲強化，且最大可擴充至256G，時脈最高可達4666MHz(O.C)，支援ECC UDIMM、non-ECC UDIMM，事實上以這平台的強度，要面對Intel也可說是輕而易舉。

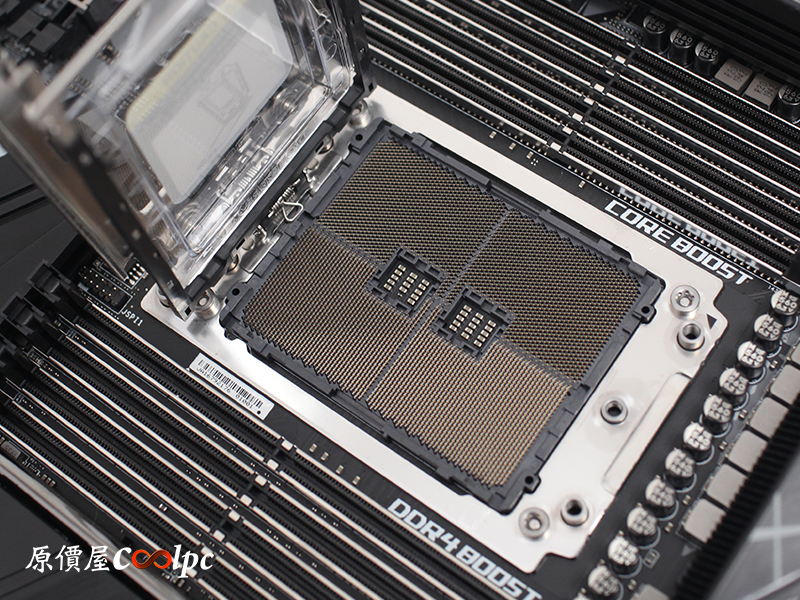

sTRX4和sTR4腳位相似，雖然腳位定義不同，但值得慶幸的是散熱器規格是可以共用的！

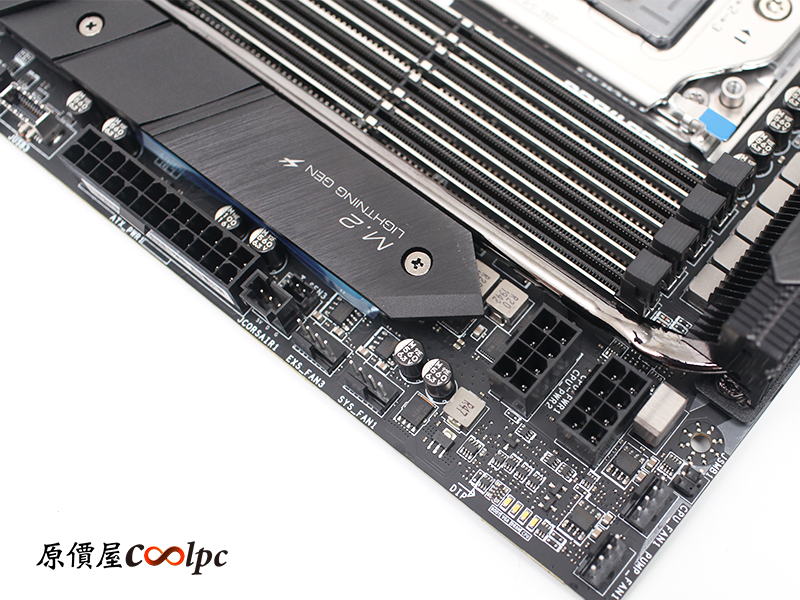

CPU供電為雙8Pin供電設計，確保完美支援3960X/3970X/3990X等高端處理器！

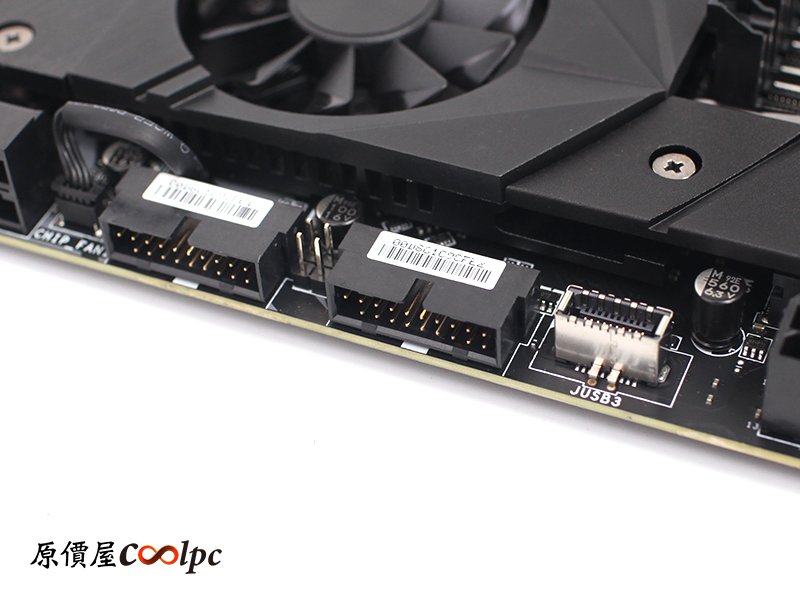

主板提供2組USB 3.2 Gen1前置擴充、1組USB 3.2 Gen2前置擴充，所以你選一咖高端機殼，有支援USB 3.2 Gen2(Type-C)便能直接相容。

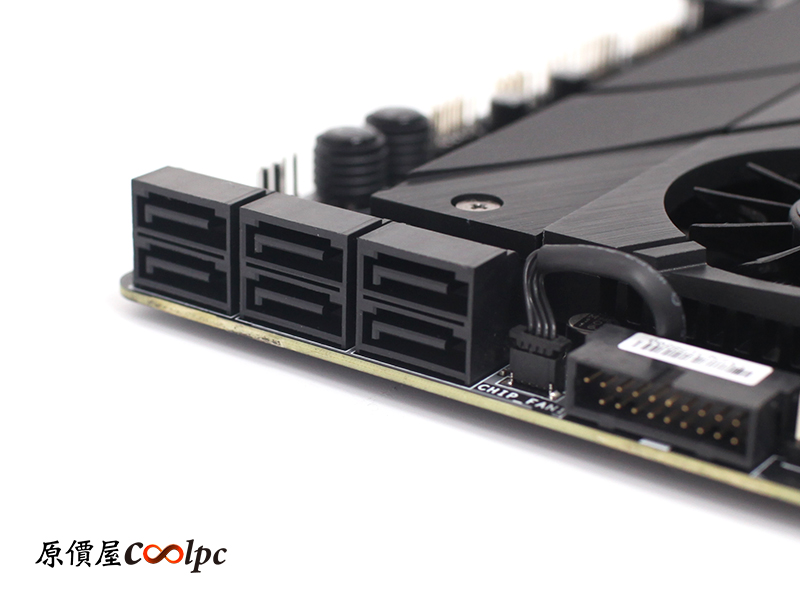

提供6組SATA 6Gb/s連接埠，支援RAID 0/1/10等磁碟陣列技術，以工作站平台來說，大部分系統都使用NVMe SSD，SATA SSD/HDD儲存裝置也許做個RAID 1，一個強大的影音剪輯工作站平台就誕生啦！

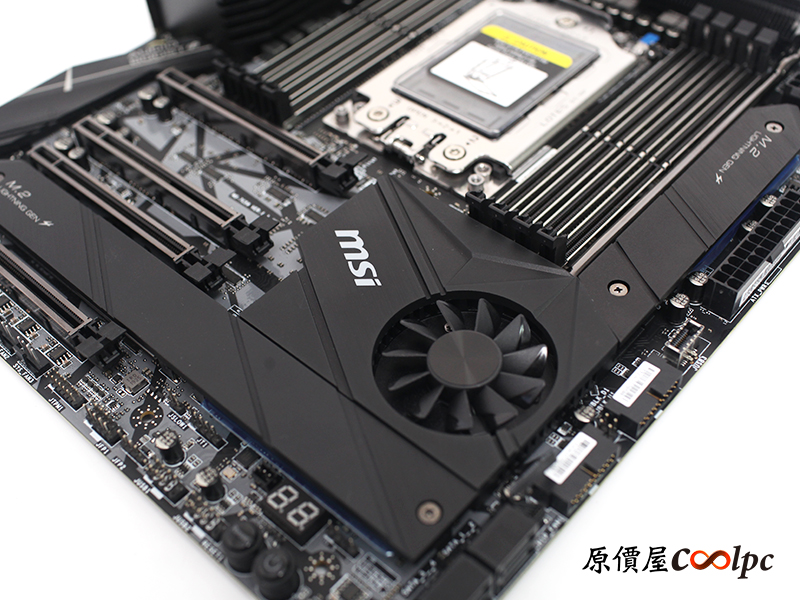

晶片組散熱裝置除了散熱器外，更有ZERO FROZR散熱風扇，與M.2散熱片結合可同步受惠散熱，亦可透過熱導管來幫助MOSFET區塊導熱散熱！

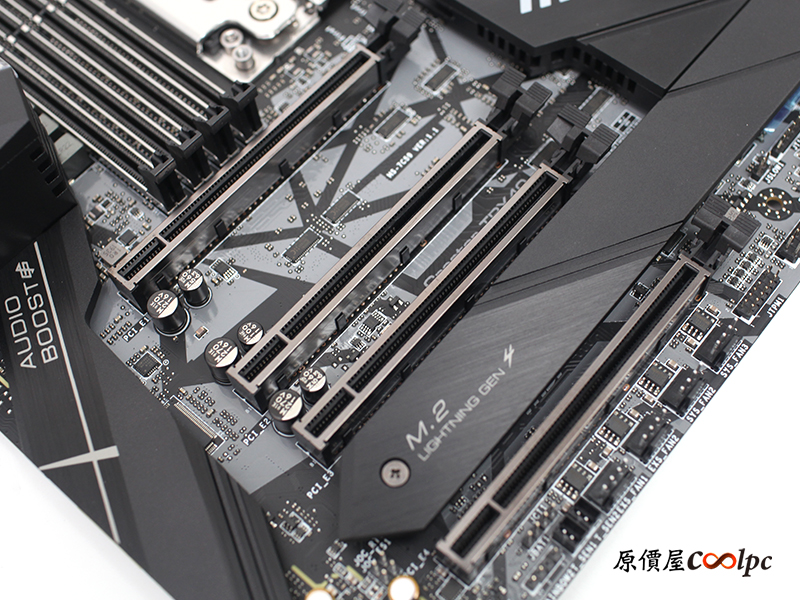

總共提供4個PCIe 4.0 x16插槽 (支援 x16/x8/x16/x8 模式)，可支援3-Way NVIDIA® SLI™、3-Way AMD® CrossFire™顯卡技術，全面加上裝甲強化不囉嗦！且你可以看見PCIe 1/3插槽卡榫特別大！就是為了方便卸除，這點巧思我覺得還不賴！

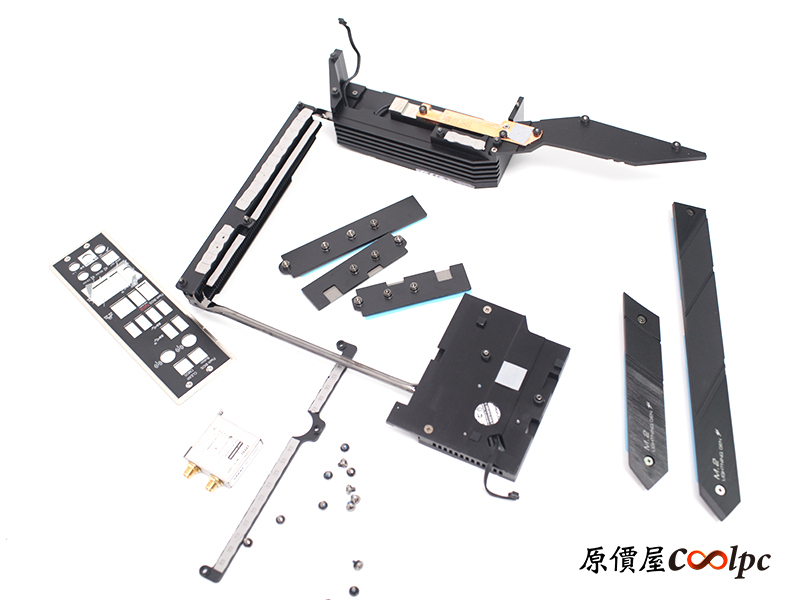

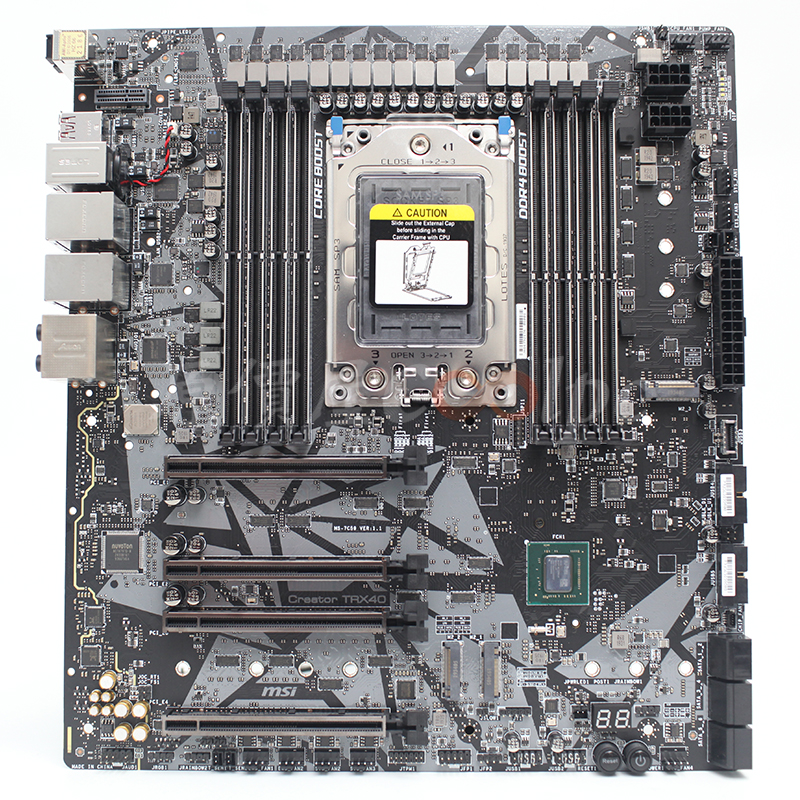

是時候該將所有heatsink、I/O所有裝甲全部卸下啦！

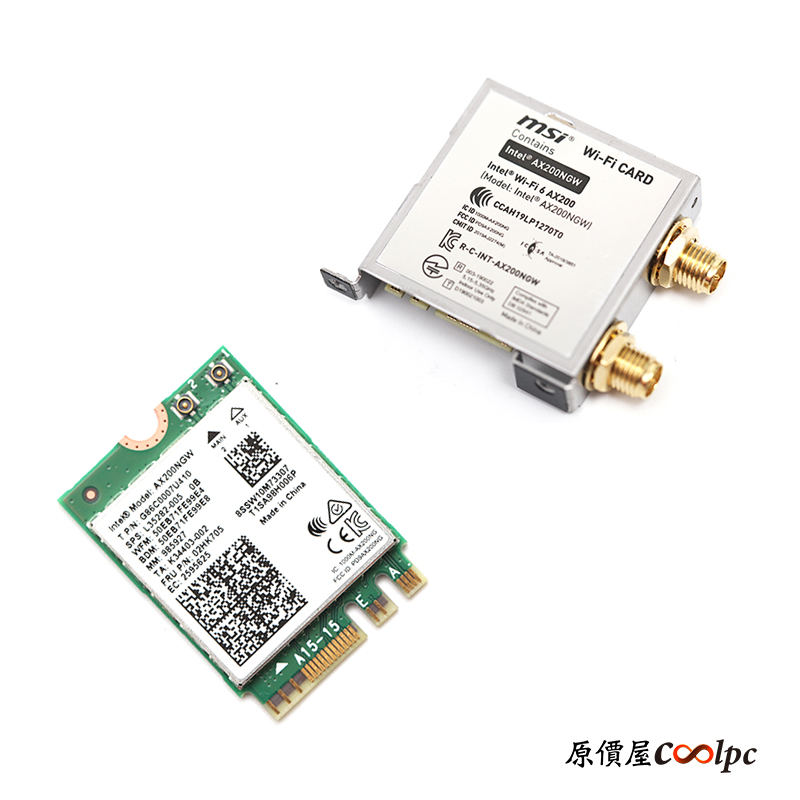

先來看看網路晶片，MSI WI-FI CARD內部使用Intel Wi-Fi 6 AX200晶片，支援 802.11 a/b/g/n/ac/ax，MU-MIMO，2.4GHz/5GHz(160MHz)雙頻，最高速度達2.4Gbps，結合Bluetooth 5技術。
卸下裝甲後，你可以清楚看見M.2部分一共有：
1組M.2支援2242/ 2260 /2280(PCIe 4.0 x4、SATA 6Gb/s )
1組M.2支援2242/ 2260 /2280(PCIe 4.0 x4、SATA 6Gb/s)
1組M.2支援2242/ 2260 /2280/ 22110(PCIe 4.0 x4、SATA 6Gb/s)

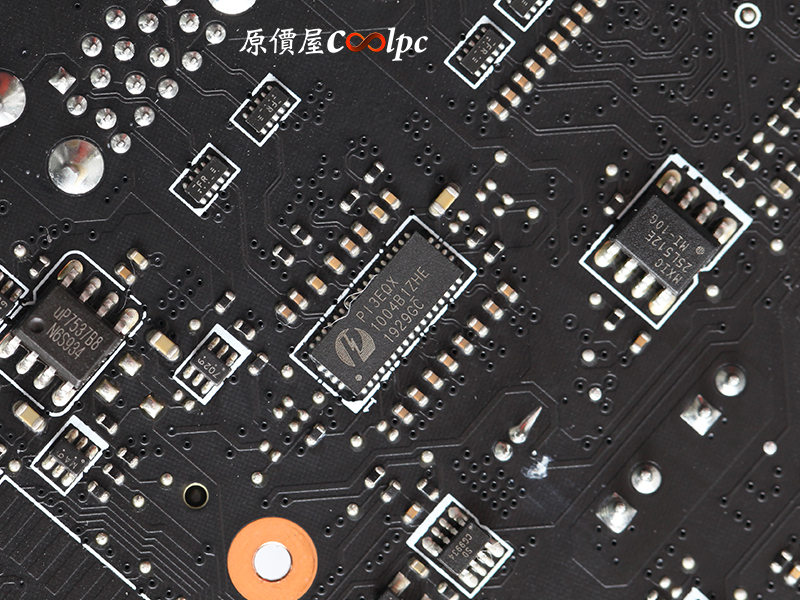

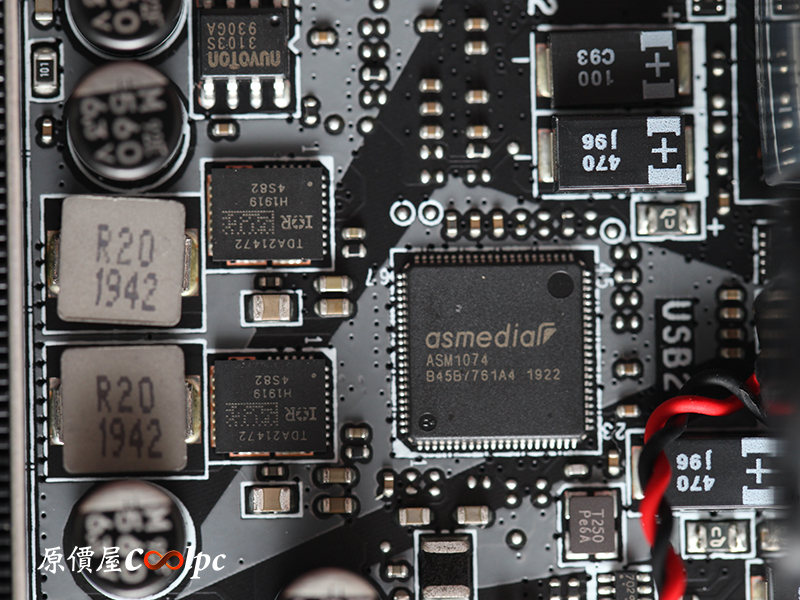

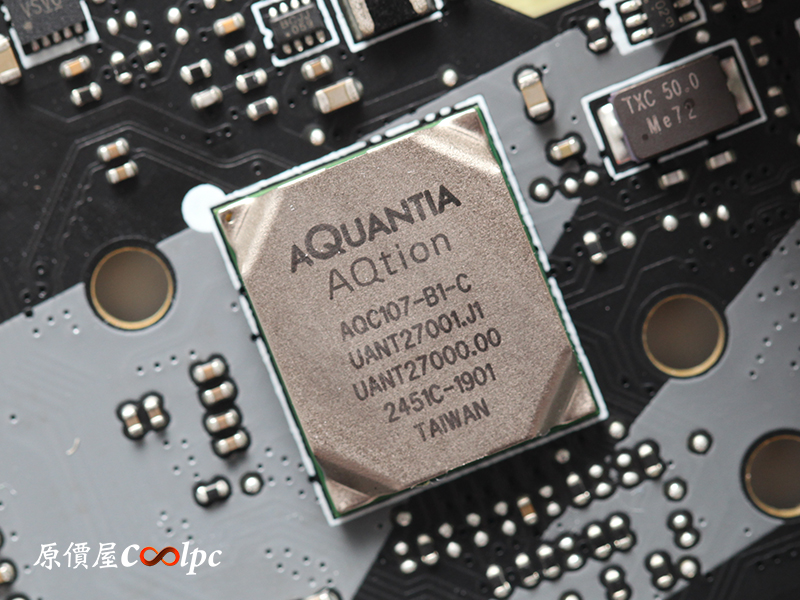

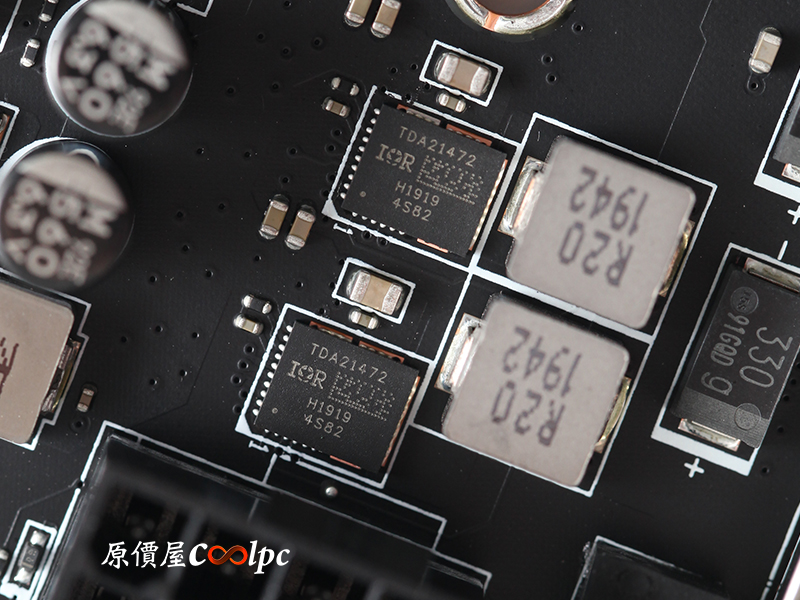

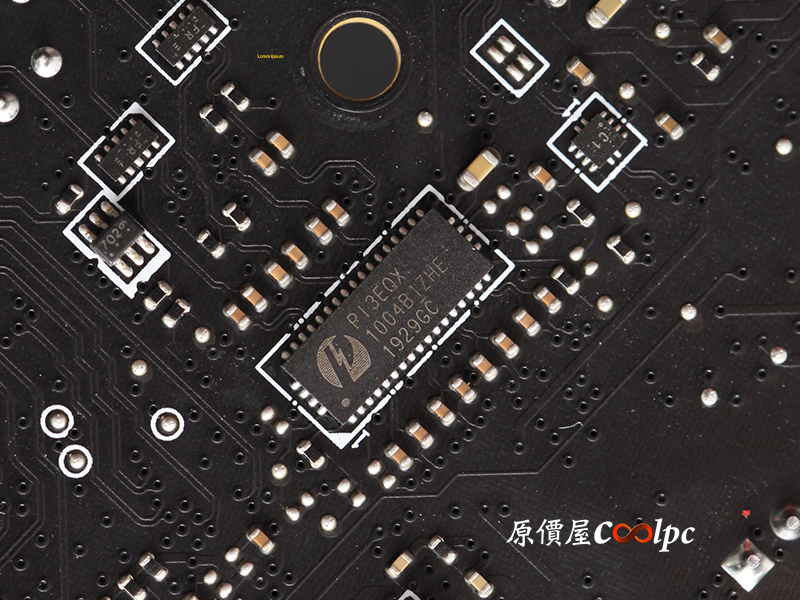

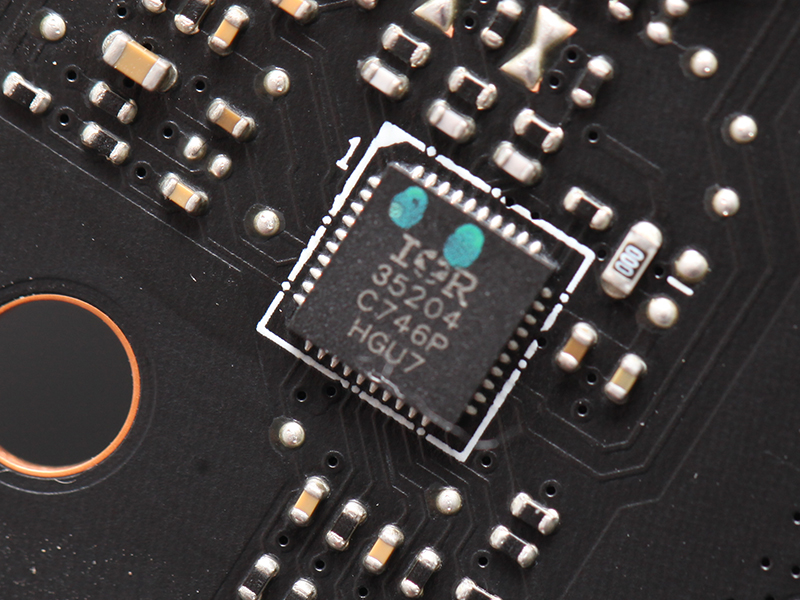

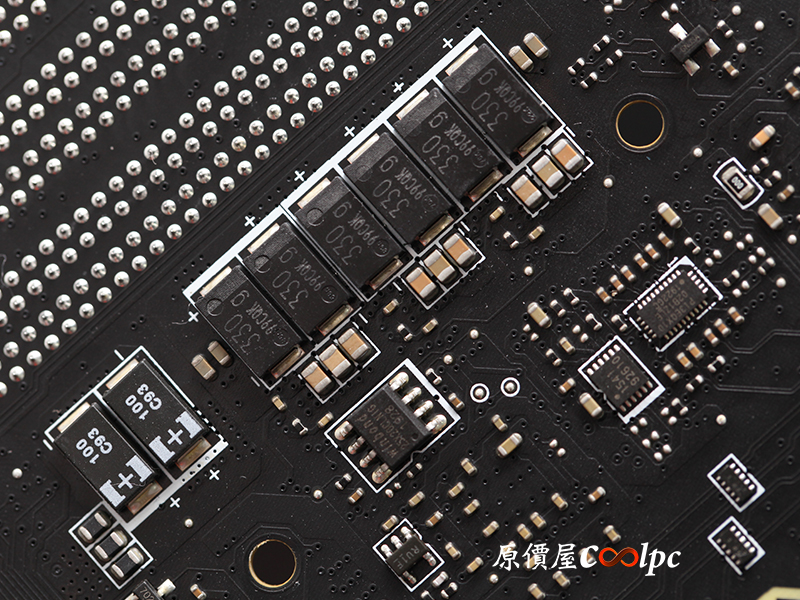

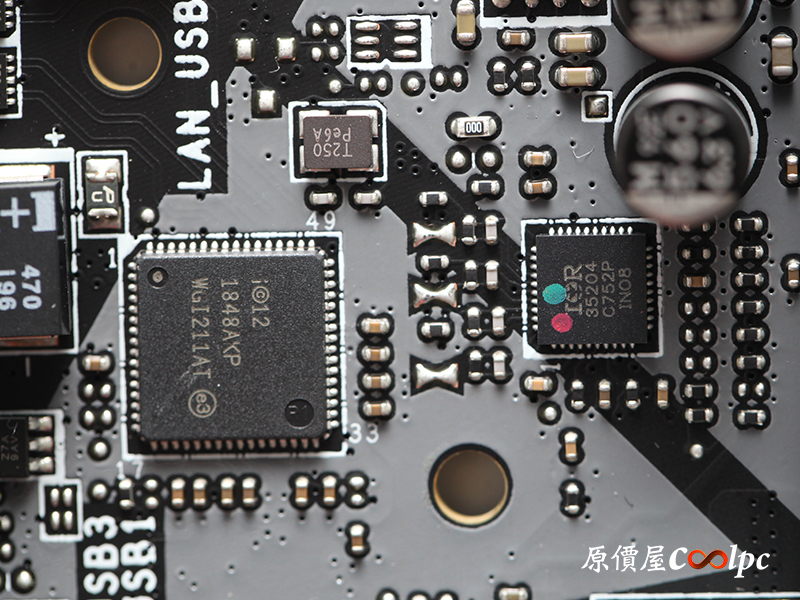

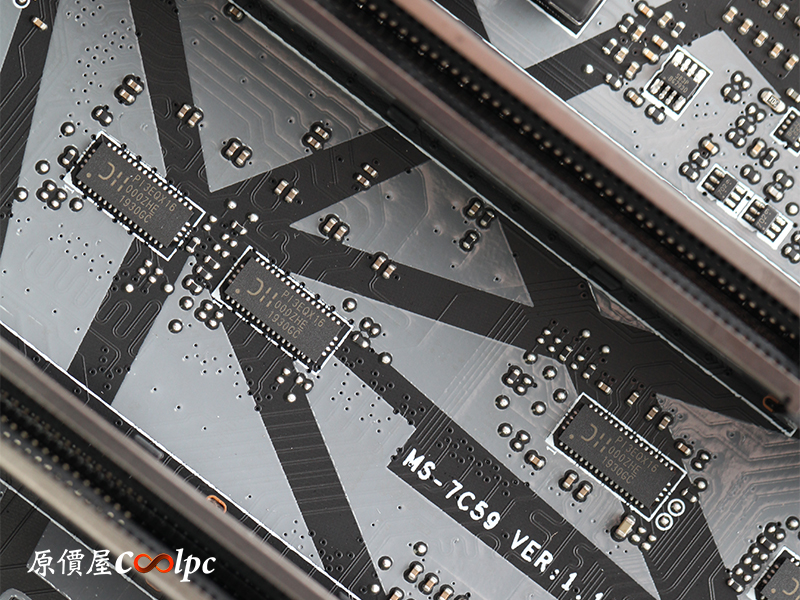

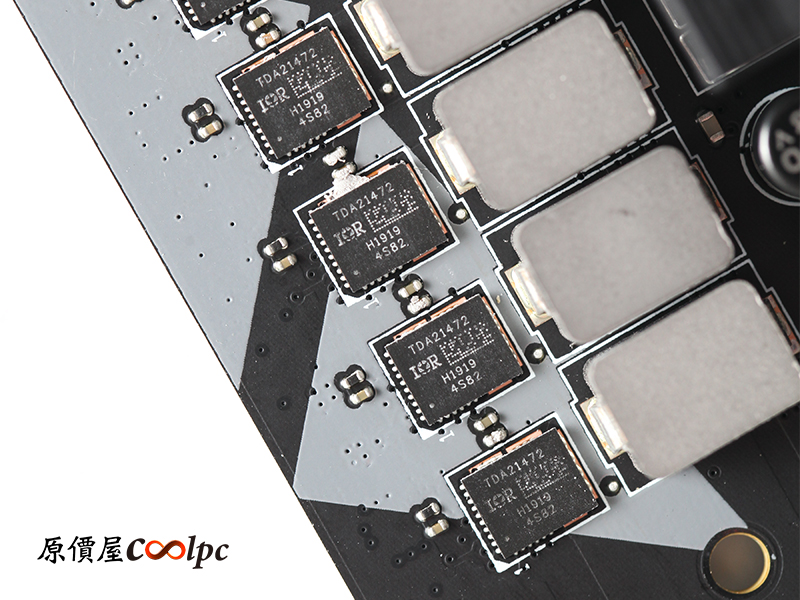

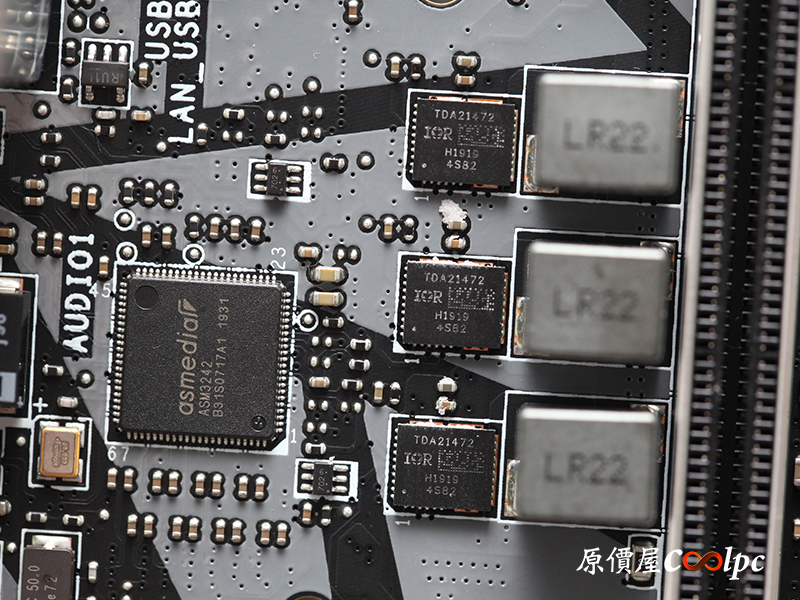

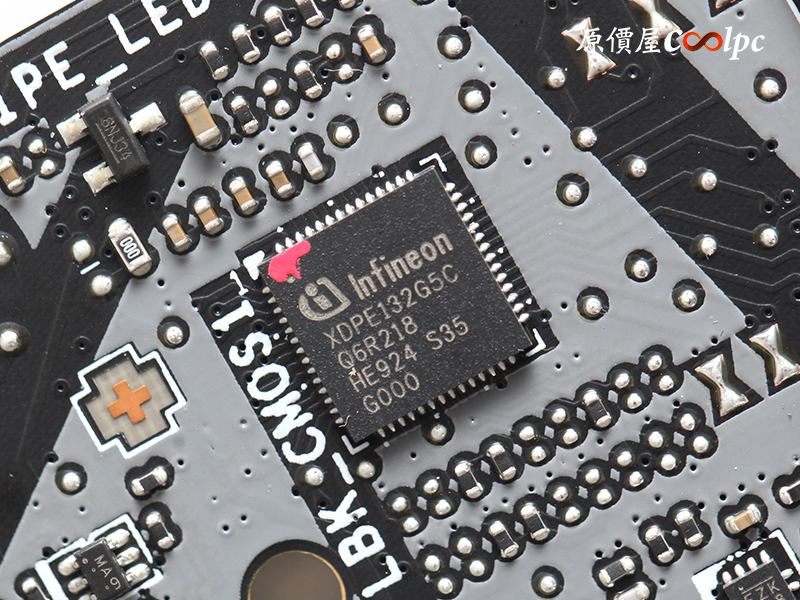

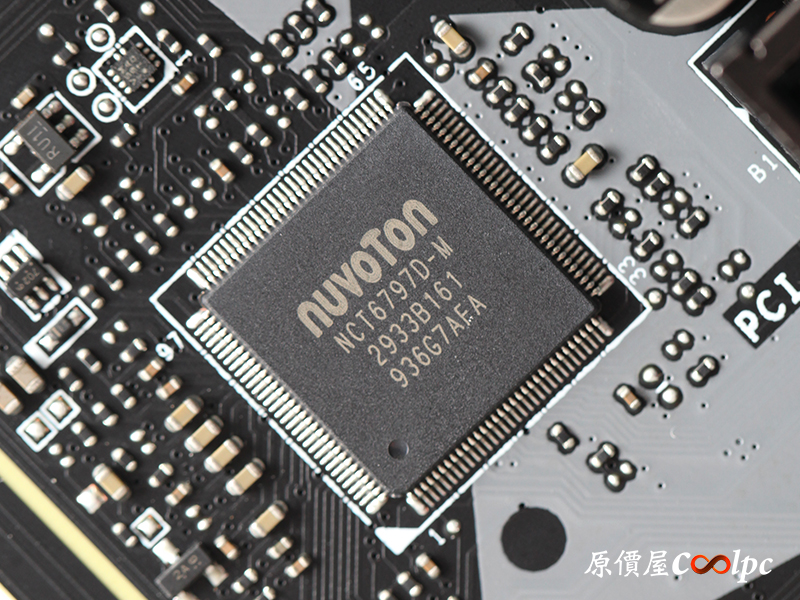

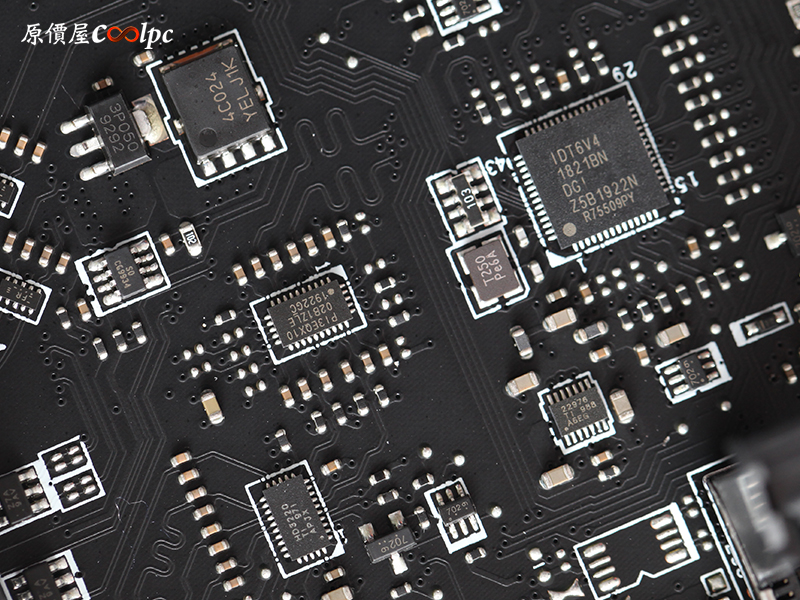

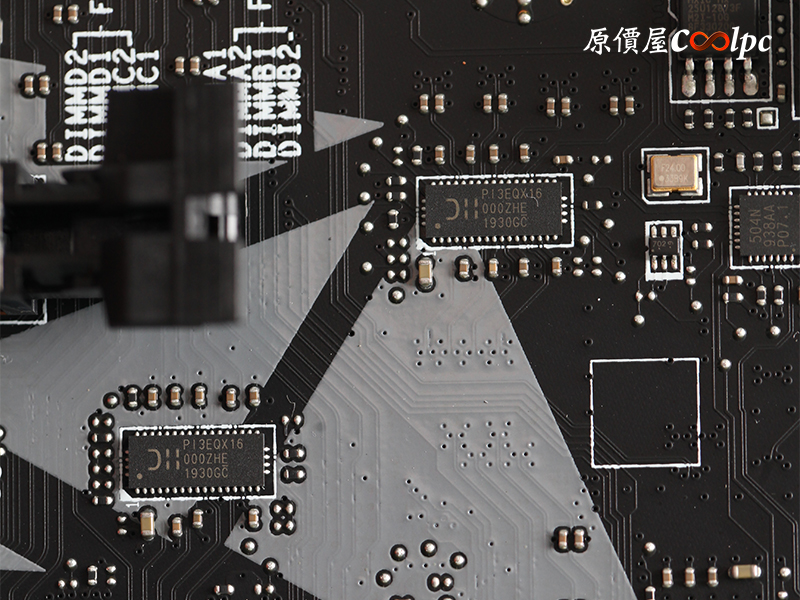

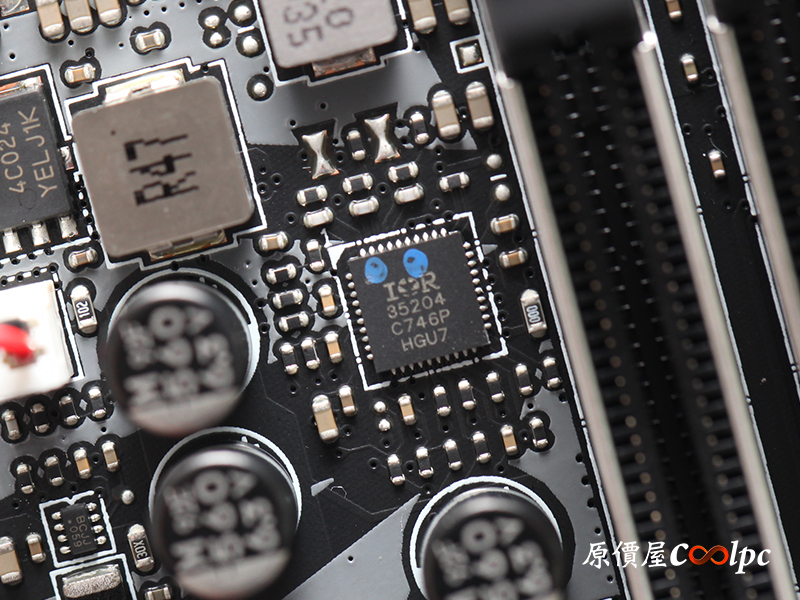

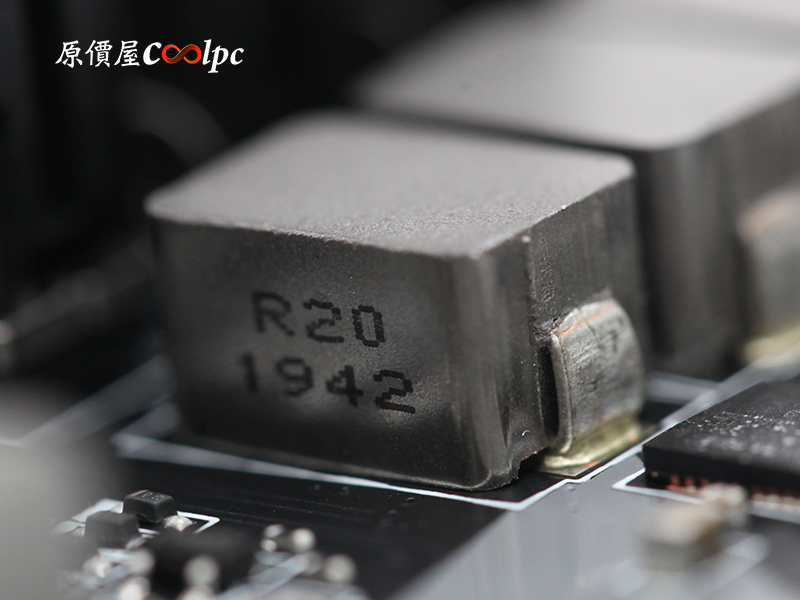

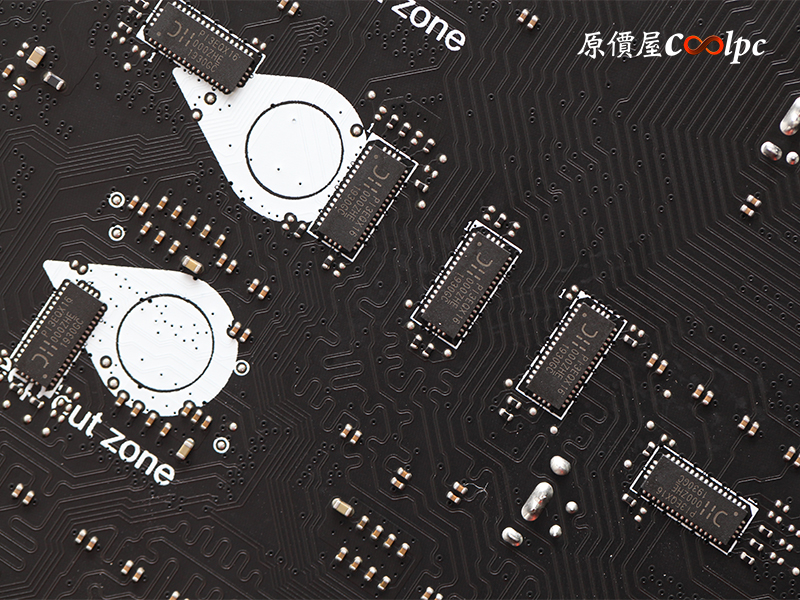

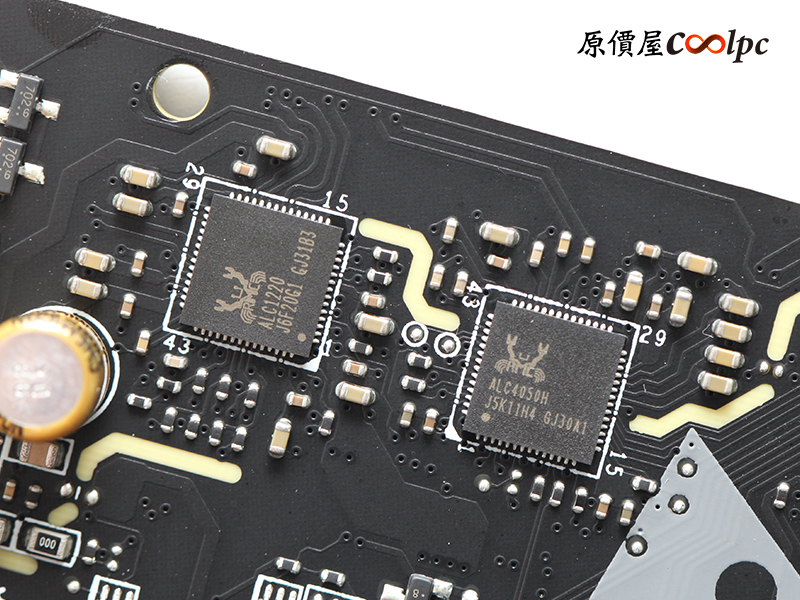

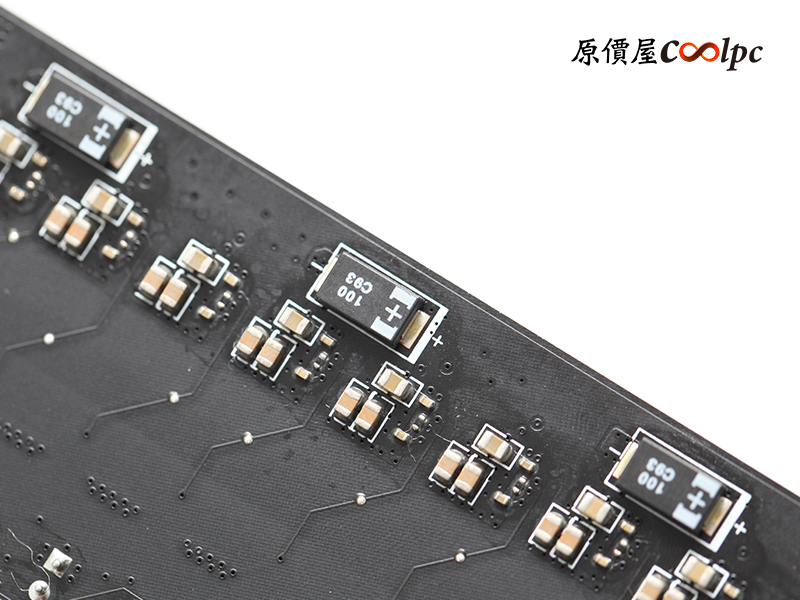

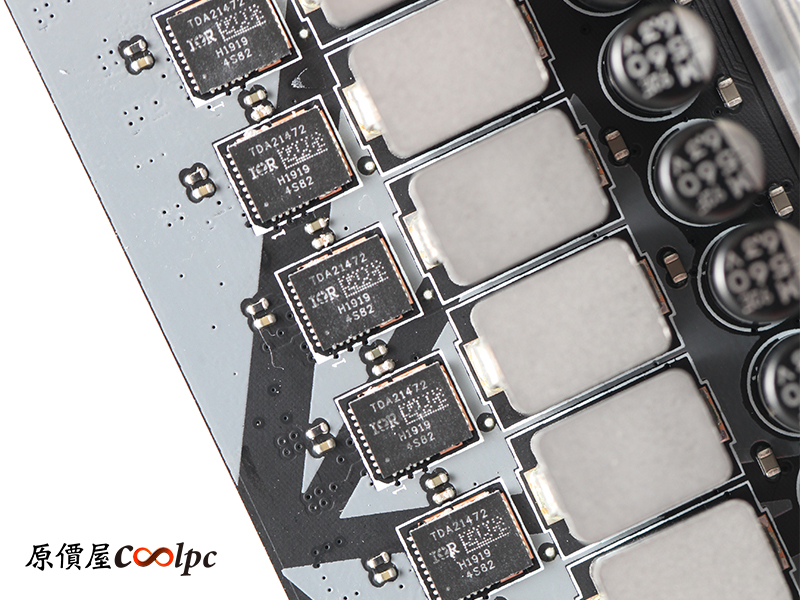

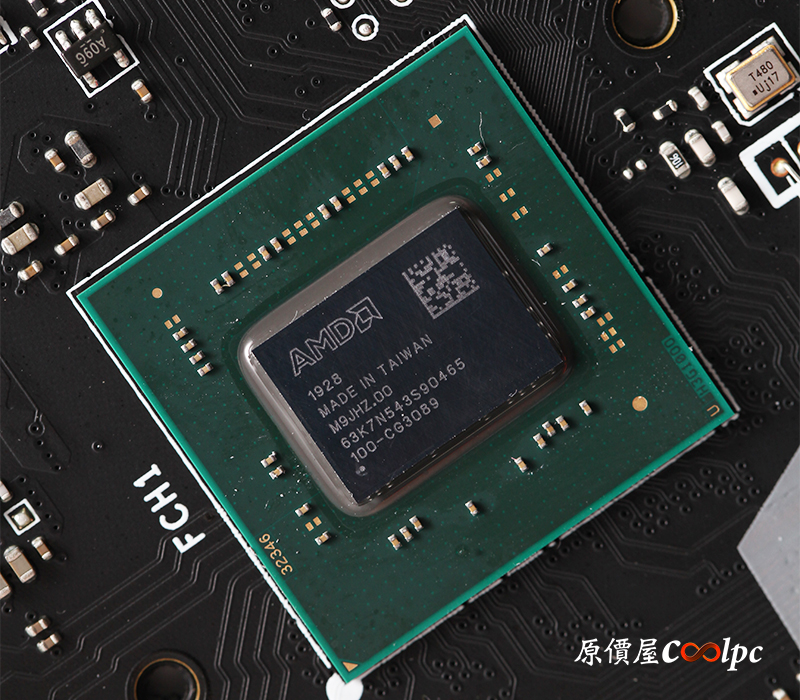

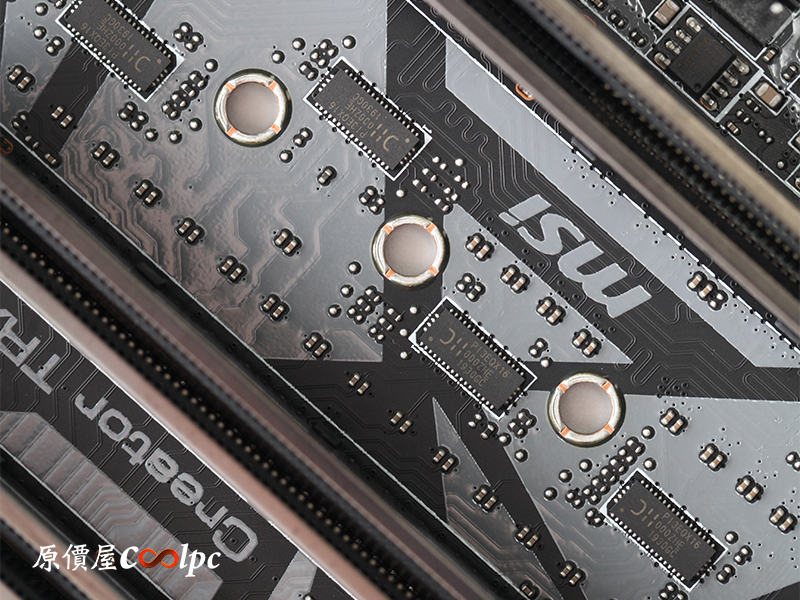

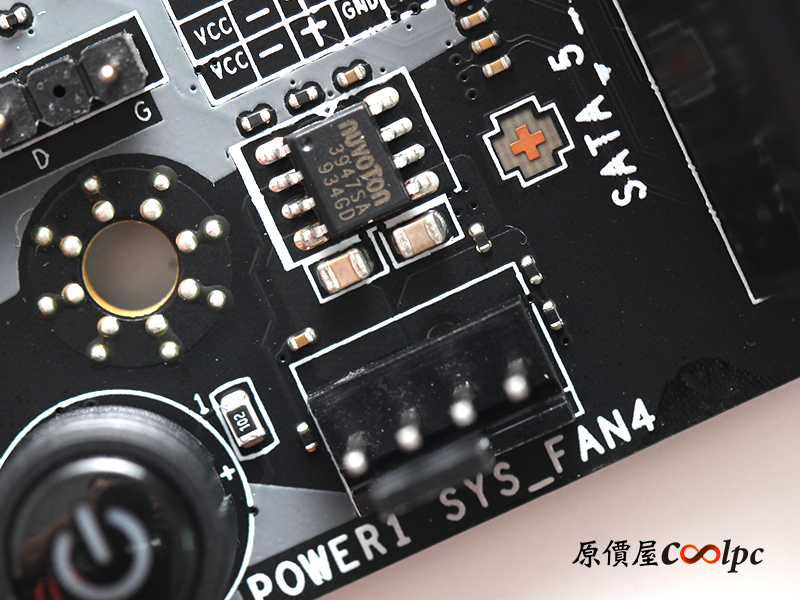

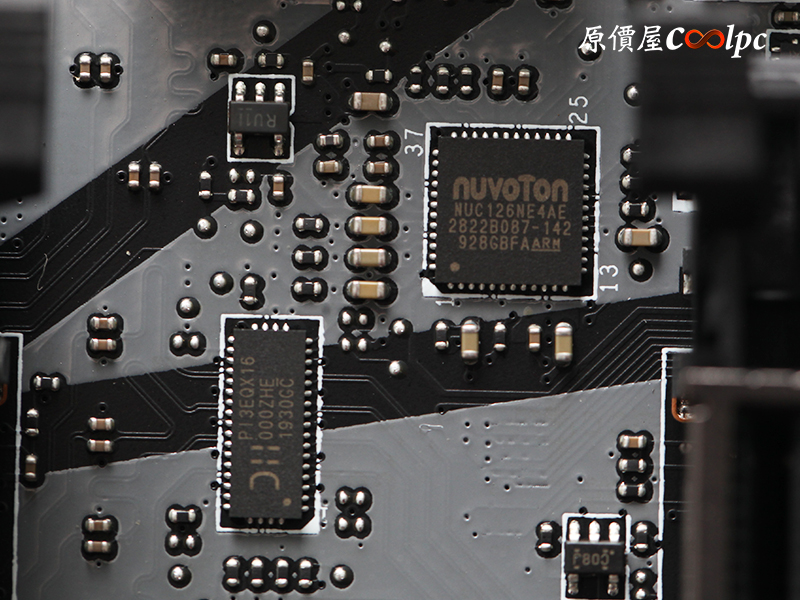

依然是MADE IN TAIWAN的TRX40晶片組，環控晶片使用NuvoTon NCT6797D-M、NuvoTon NUC126NE4AE組成，另外可以看到IDT6V4時脈產生器，多組Diodes PI3EQX16000ZHE做為PCIe 4.0切換晶器，音效晶片使用Realtek ALC1220，再搭配一顆Realtek ALC4050H USB to I2S橋接晶片，網路部分使用Intel WGI211AT(GbE)、AQUANTIA AQC107 10GbE雙網路晶片，ASMedia ASM3242晶片負責USB 3.2 Gen2部分，Diodes PI3EQX1004B則為USB 3.2 Gen2訊號中繼晶片，數位供電晶片使用Infineon XDPE132G5C，IR35204、IR TDA21472 Mosfet、R20、LR22電感等組成16+3相供電(每項提供70A)，整張主板共提供9組4Pin PWM風扇插座、1組12V 4Pin RGB插座、2組5V 3Pin ARGB插座、1組3Pin CORSAIR LED插座，並支援MSI Mystic Light燈光同步技術！

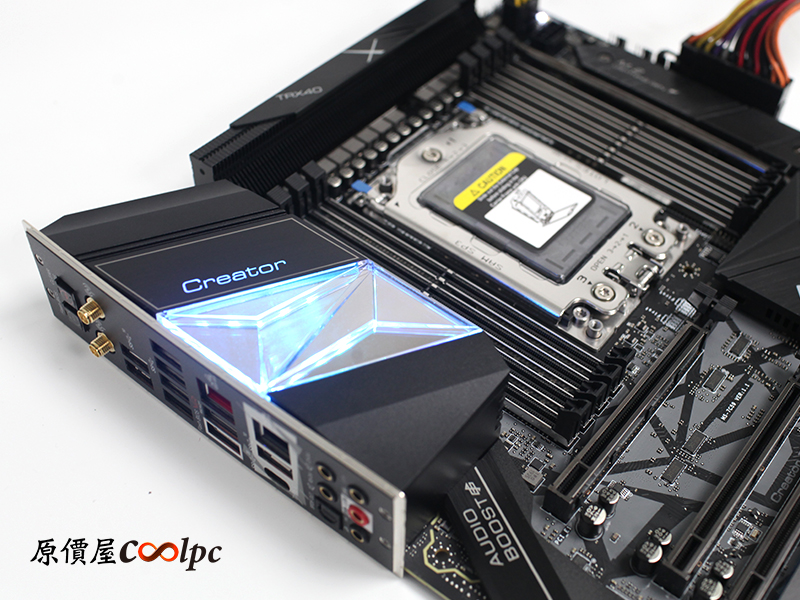

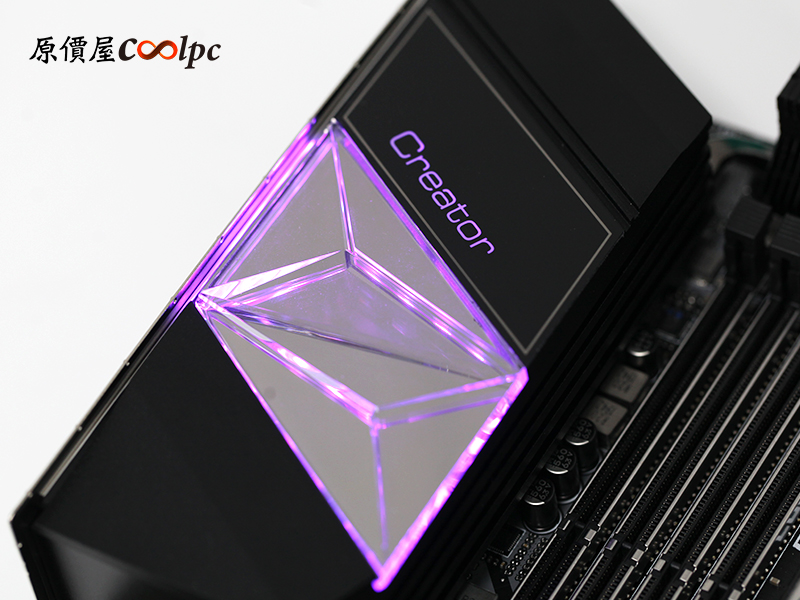

質感部分當然支援MSI Mystic Light燈光同步囉！而I/O遮罩上的幾何圖形面板質感相當出眾，老實說它就算不發光，擺在那邊也是挺漂亮！

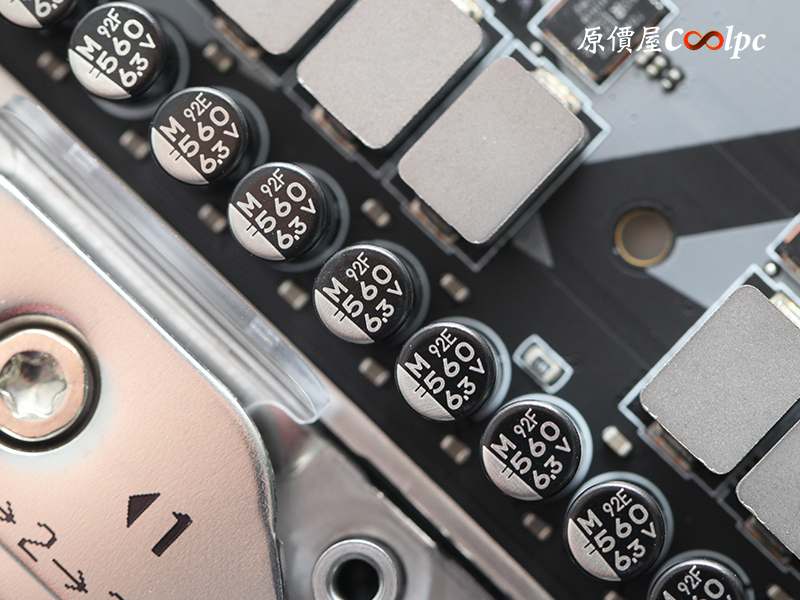

說起來TRX40平台還真的是增強不少！除了7nm製程及PCIe 4.0技術外，MSI Creator TRX40還內附M.2 Xpander-Aero Gen4擴充卡，可額外再擴充4組M.2 PCIe 4.0 SSD！基本擴充也提供8 DIMM DDR4四通道記憶體插槽，最大可擴充至256G，6組SATA3介面、3組M.2 PCIe 4.0、4組PCIe 4.0 x16插槽 (支援x16/x8/x16/x8模式)，可支援3-Way NVIDIA® SLI/AMD CrossFire™顯卡技術，且在RAM、PCIe插槽上皆有強化裝甲設計！連I/O部分也不落人後！提供Intel Gigabit、Aquantia 10Gigabit雙網路孔設計，無線網路使用Wi-Fi 6規格，802.11ax、2.4GHz/5GHz(160MHz)雙頻，最高傳輸達2.4Gbps，結合BT5.0功能，那麼散熱層面呢？大型I/O散熱裝甲及MOSFET鰭片散熱，加上延伸式導熱管設計，再蔓延到CHIPSET上，透過ZERO FROZR風扇主動散熱！讓整塊主板的廢熱能迅速得到釋放！音訊部分除了使用日系音效電容外，更加入電路分離設計、渡金音訊接孔，且支援NAHIMIC第四代音效增強技術，音質方面的表現無須堪憂，而質感層面除了金屬散熱片質感，更支援MSI Mystic Light燈光技術，又可支援64核128緒的AMD 3990X！老實說這等級的主板都還不賴，也因為功能性設計的相當完美，可挑剔的地方也就不多！目前微星Creator TRX40主板的售價為$22190(含稅)，已上架開賣，有需求的朋友可到全台原價屋門市購買，或利用線上估價系統下單！
