【開箱】X870 先進傳說…雙 USB 40Gbps！華碩 ProArt/TUF GAMING/PRIME 主機板。

AMD X870E/X870 即將開賣，再複習一下晶片組特色，它支援 USB4(40Gbps)、PCIe 5.0(GPU、NVMe SSD)，更高的 AMD EXPO 超頻時脈，昨天看了華碩 ROG X870 系列主機板開箱，原價屋今天帶來創作者最愛的華碩 ProArt X870E-Creator WiFi、軍規耐用為主的 TUF GAMING X870-PLUS WIFI、家用及中小企業熱門款 PRIME X870-P WIFI-CSM，全部搭載雙 USB4(40Gbps)介面，Wi-Fi 7(320/160MHz)網卡，最高階的 ProArt 還提供 10Gb + 2.5Gb 雙 Lan，額外支援 ProArt Creator Hub 搭配 Pantone 色彩管理公用程式，且具備數個 M.2 SSD 擴充槽，加入 M.2 Q-Design、PCIe Q-Release、Q-antenna 等免螺絲 DIY 友善設計，支援 ASUS DriverHub 一鍵安裝驅動、ASUS Aura Sync 燈光同步技術。

承諾支援到 2027+ 的 AM5 本身就是一大特點！通吃 Ryzen 9000/8000/7000 系列處理器、DDR5 雙通道記憶體(MAX:192GB)，超頻時脈最高達 8000+MT/s，X870/X870E 雖然著重在速度更快的 USB4 設計 & PCIe 5.0，但也因為總通道數並沒有增加得做出取捨，最明顯的是部分 PCIe 通道與 M.2 共享資源 & SATA Port 數量減少，讓玩家在選擇主機板時得拿捏好你所需要的功能性，不過當然啦！你鎖定的是頂級 Ryzen 9000 系列，唯有更頂級的 X870/X870E 主機板夠資格與之搭配！接著就一起往下看 ProArt X870E-Creator WiFi、TUF GAMING X870-PLUS WIFI、PRIME X870-P WIFI-CSM 的主機板開箱吧！

文章快速導覽
>>ProArt X870E-Creator WiFi 主機板
>>TUF GAMING X870-PLUS WIFI 主機板
>>PRIME X870-P WIFI-CSM 主機板

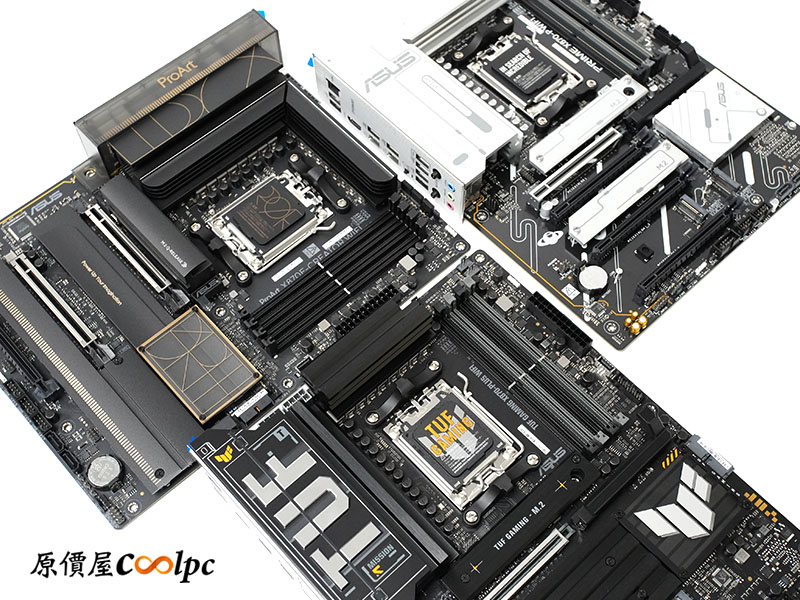

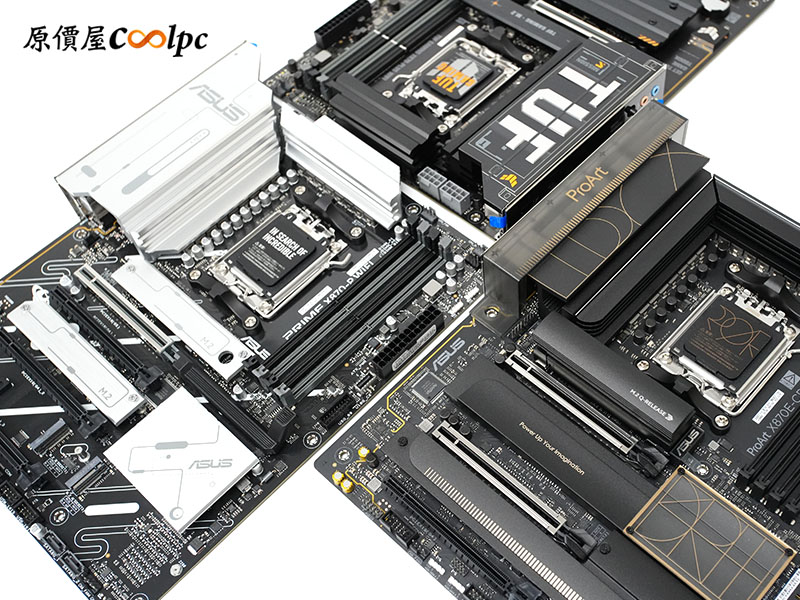

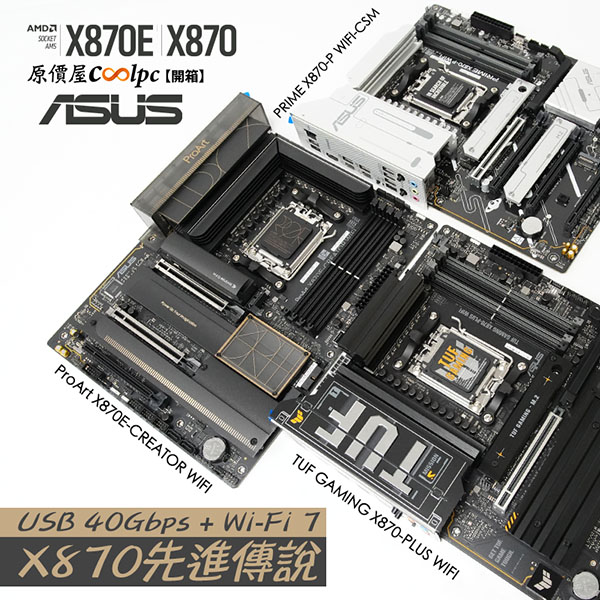

照慣例先來讓華碩 ProArt X870E-Creator WiFi、TUF GAMING X870-PLUS WIFI、PRIME X870-P WIFI-CSM 三張主板來個合照。

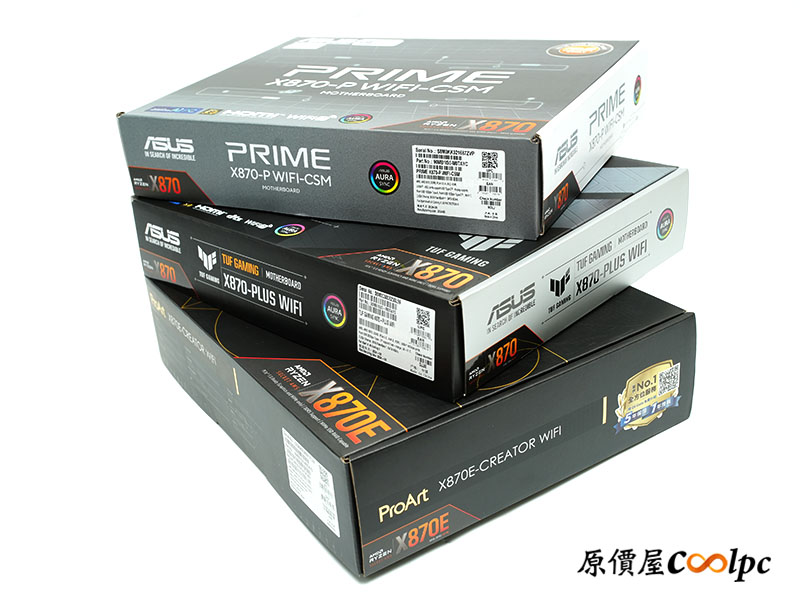

簡單看一下外盒，從邊角望去還是能看出 PRIME 系列的經典簡約、TUF GAMING 系列的裝甲剛強風、ProArt 還是那麼的有藝術風格，以線條勾勒成就藝術。

ProArt X870E-Creator WiFi 主機板：

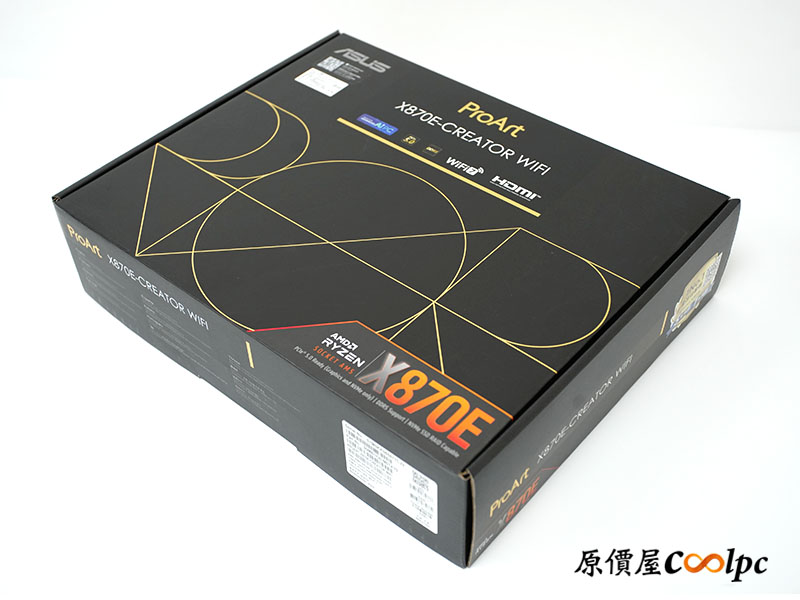

咱們先來看頂尖專業的 ProArt X870E-CRRETOR WIFI 這塊主機板，外盒以沉穩的黑為底，再用象徵土豪的金色線條點綴，從包裝上可得知支援 PCIe 5.0、DDR5 記憶體，並升級成 Wi-Fi 7…終於圓滿了阿！新一代特別強調 AMD RYZEN X870E/X870 晶片組字樣，與上一代設計相比顯眼不少。

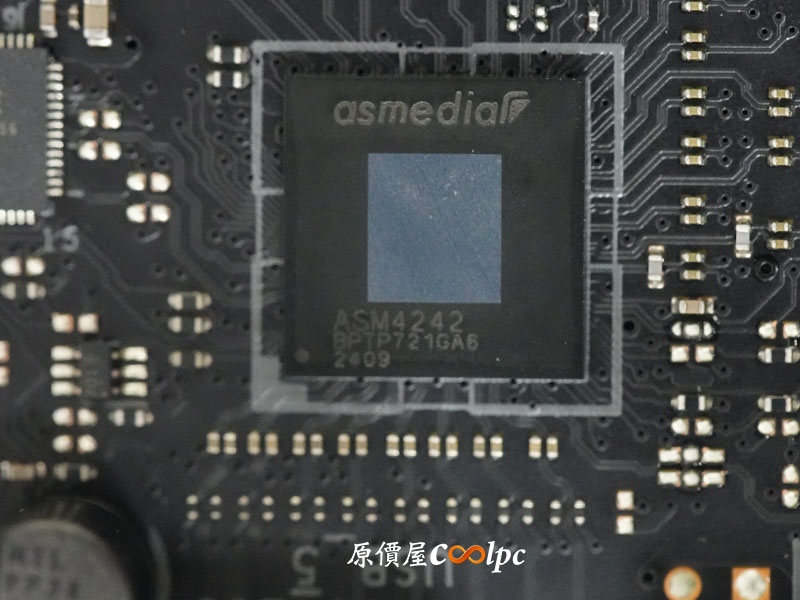

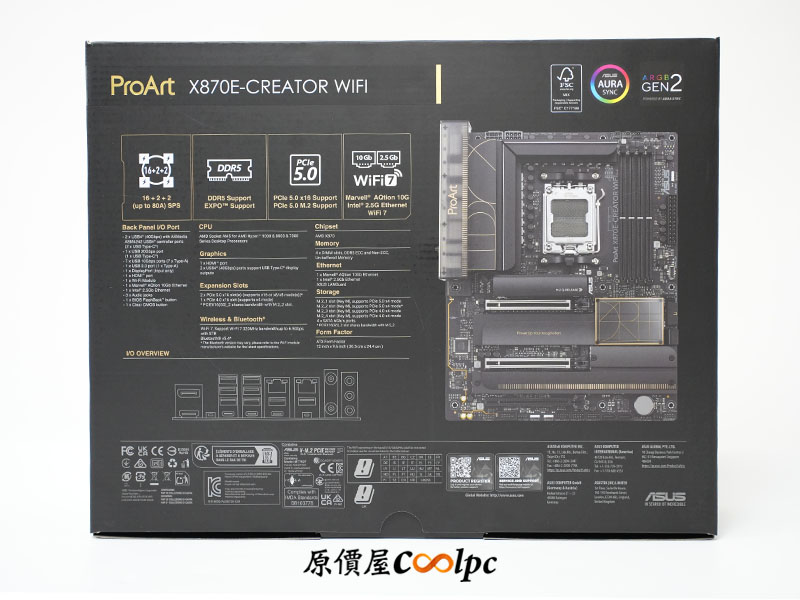

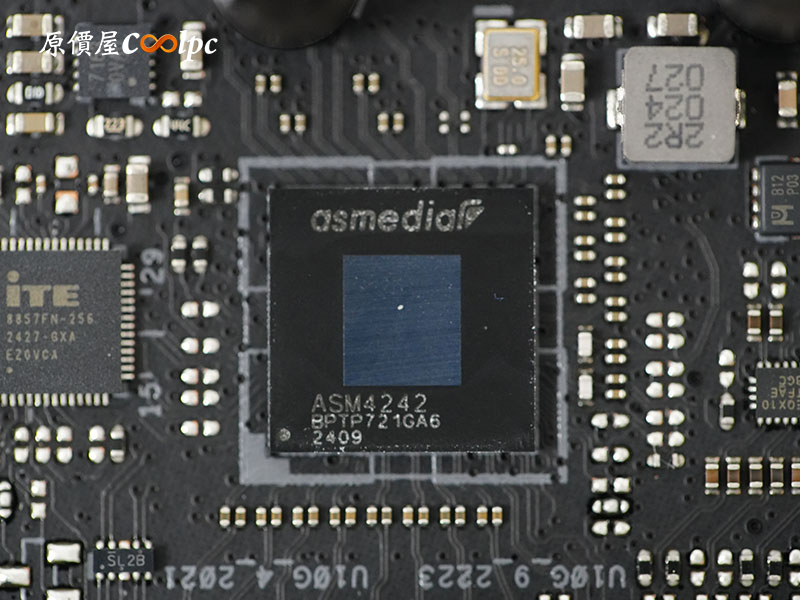

外盒背面是更詳盡的特色及規格介紹，有 16+2+2(80A)供電相，支援 PCIe 5.0 x16 及 M.2 插槽，另外在 I/O 較明顯的改動是雙 USB4(40Gbps)改用 ASMedia ASM4242 晶片，其餘介面仍然強勁！

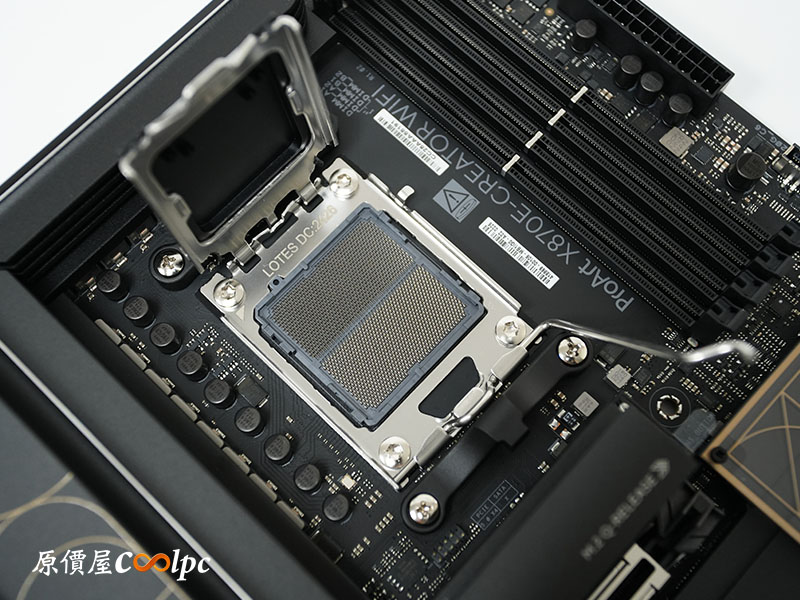

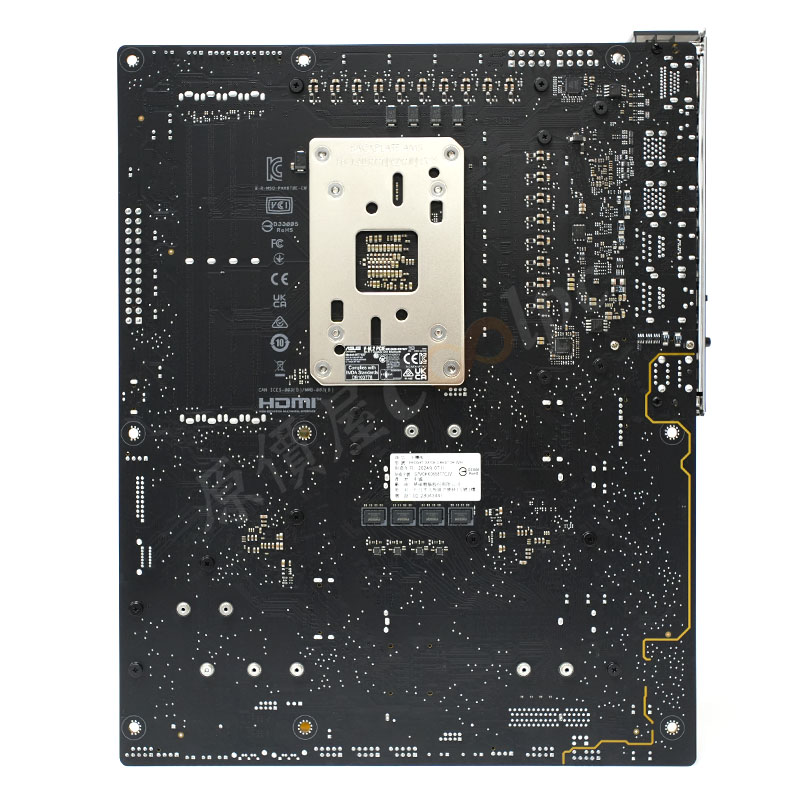

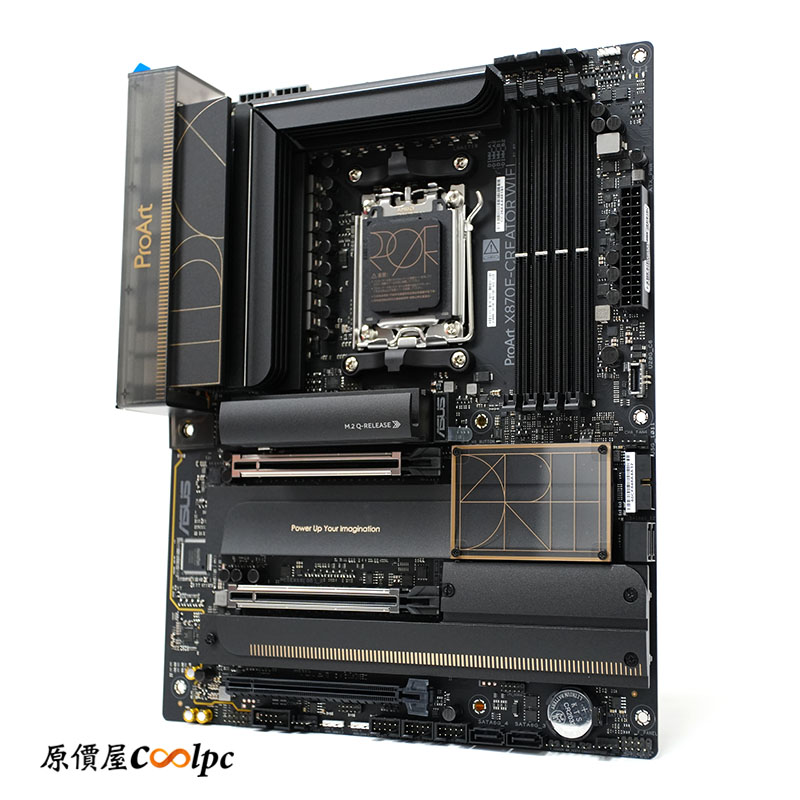

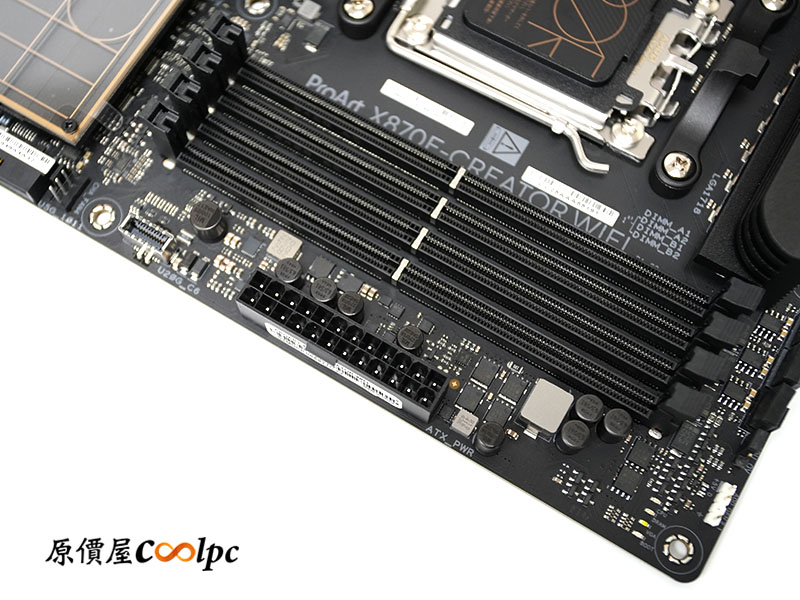

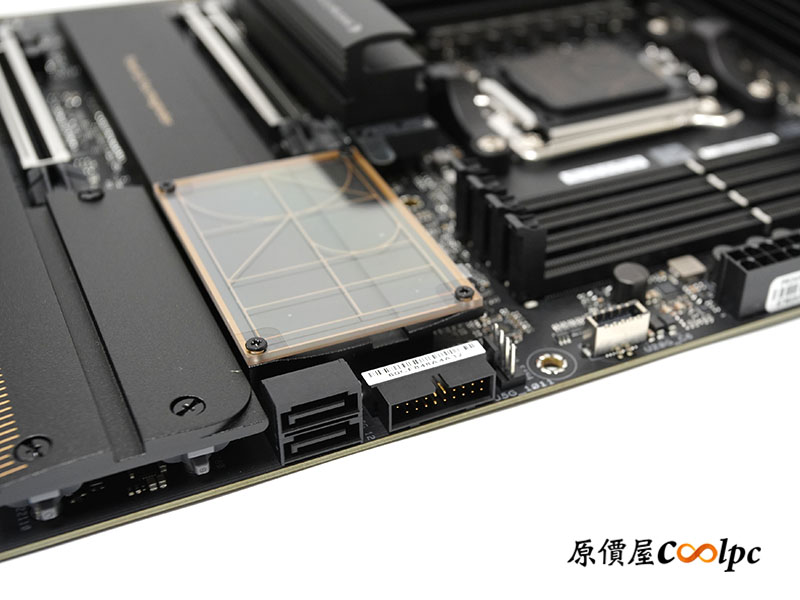

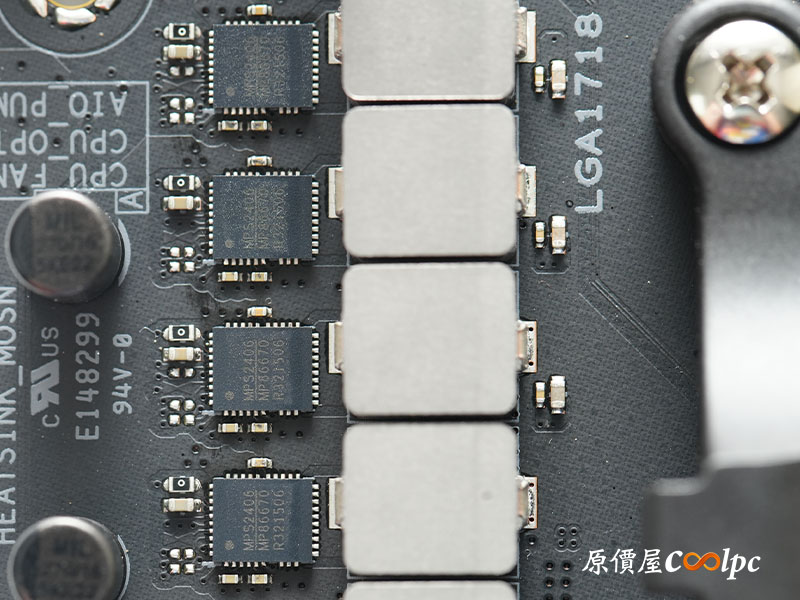

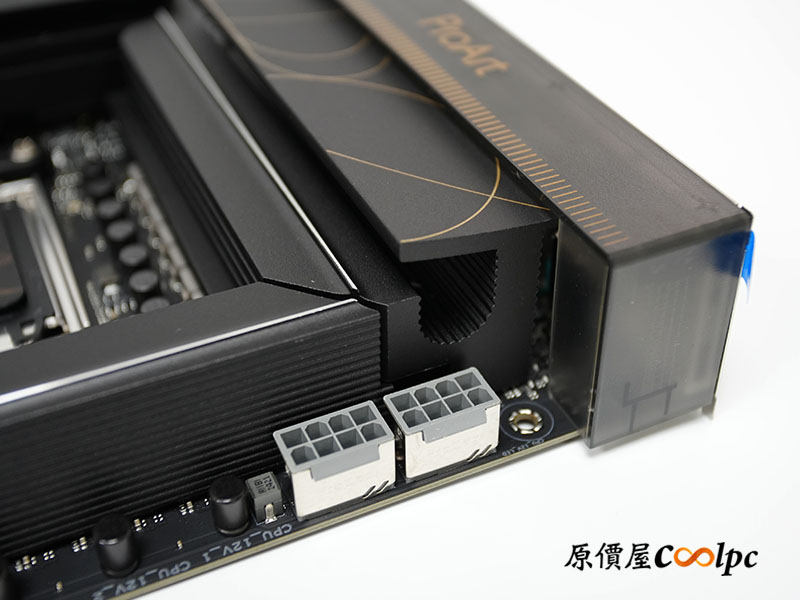

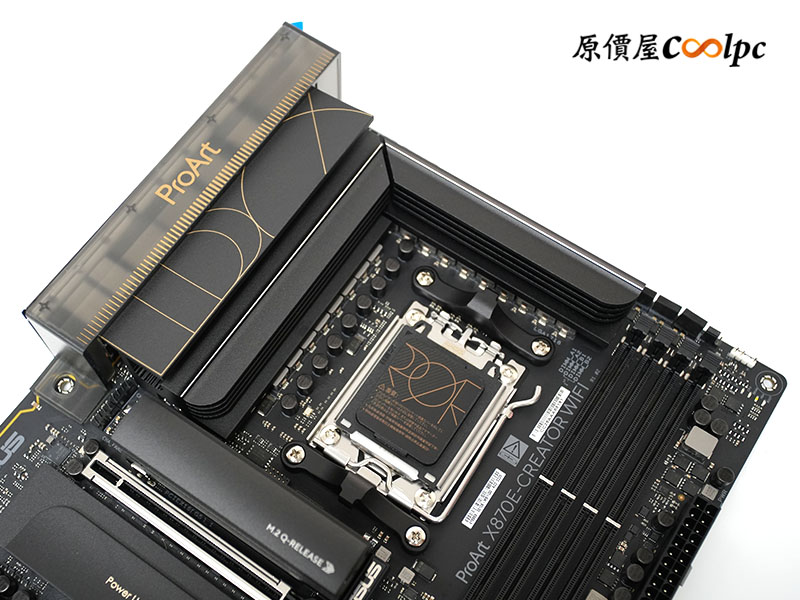

(點小圖放大)華碩 ProArt X870E-Creator WiFi 主機板為 ATX 尺寸、8 層 PCB 板，整片主板的外觀設計簡單卻不失質感，使用最簡約的黑和金來呈現描繪，在 Mosfet、M.2、Chipset 皆使用大面積散熱裝甲覆蓋，CPU 供電插座有 ProCool II 強化設計，AM5 腳位（LGA1718）可支援 AMD Ryzen 9000/8000/7000 系列處理器！一旁則是 4 DIMM DDR5 雙通道記憶體插槽(最大支援192GB)，最高超頻時脈可達 8000+MT/s，前置 I/O 擴充介面提供 USB 20Gbps Type-C(30W PD/QC4+)、USB 5Gbps 介面，SATA 提供 4 組並支援 RAID 0/1/5/10，2 組裝甲強化 PCIe 5.0 x16(x16 or x8/x8 modes)、1 x PCIe 4.0 x16(x4)，第一道 PCIe 插槽具備 Q-Release Slim 設計，只需將顯示卡朝向閂鎖傾斜，顯卡卡扣即會從 PCIe 插槽上自動釋放。

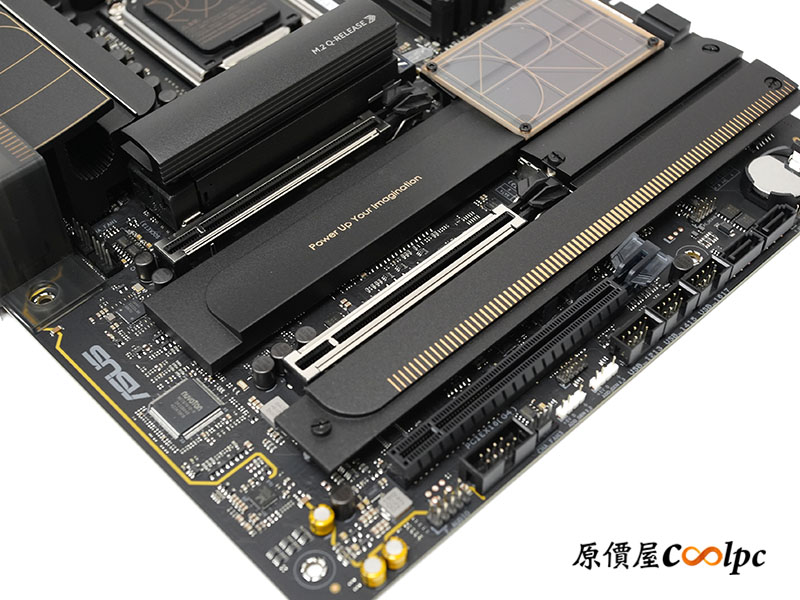

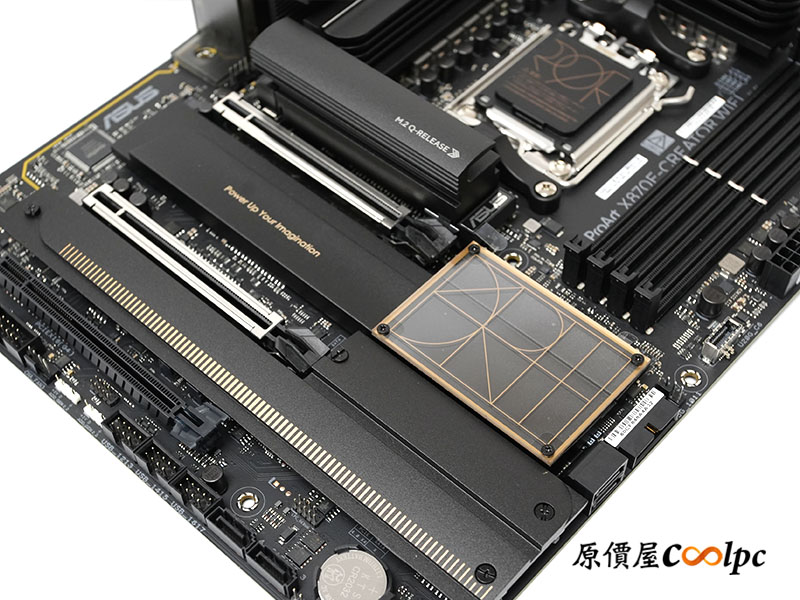

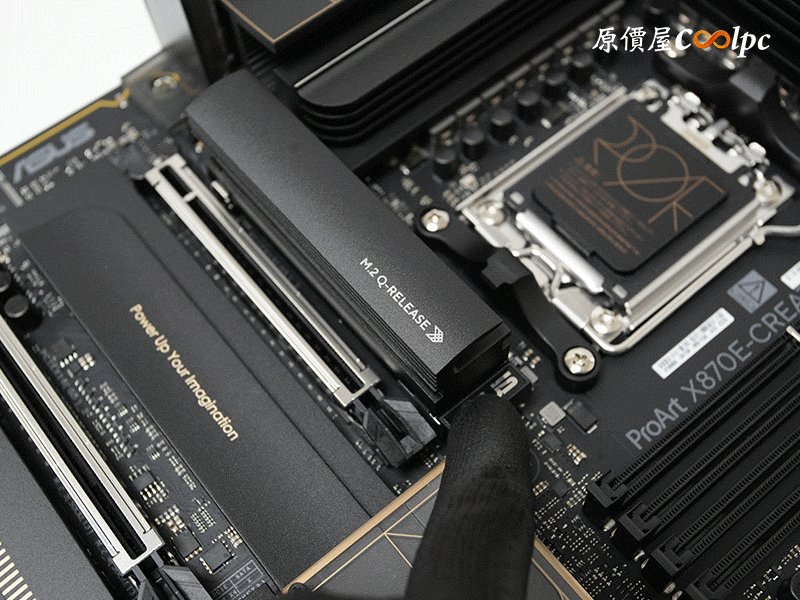

這回 ProArt X870E-Creator WiFi 加入了 M.2 Q-Release 快拆設計，從散熱片表面就在強調這件事！顧名思義從散熱片卸除到 M.2 SSD 安裝全免螺絲！不過稍稍可惜是只有最靠近 CPU 的這一條 M.2 有設計，還不錯的是其他擴充槽也加入 M.2 Q-Latch。

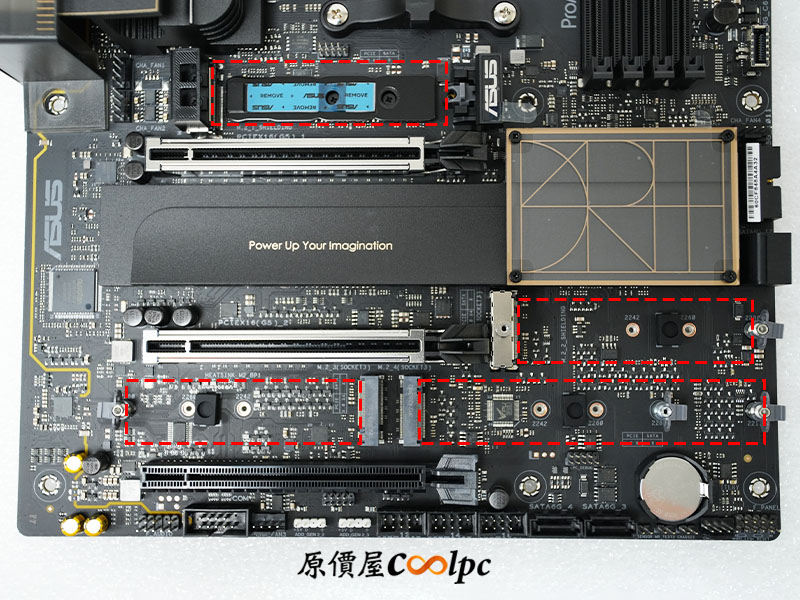

將 M.2 散熱片全部卸除，共有 2 x M.2 PCIe 5.0(2280)、1 M.2 PCIe 4.0 x4(2280)、1 x M.2 PCIe 4.0 x4(22110)。

ProArt X870E-Creator WiFi 官方 PCIe 通道分配說明：
AMD Ryzen™ 9000 & 8000 & 7000 Series Desktop Processors*
M.2_1 slot (Key M), type 2242/2260/2280 (supports PCIe 5.0 x4 mode)
M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 5.0 x4 mode)**

AMD X870E Chipset
M.2_3 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
M.2_4 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 mode)
*AMD RAIDXpert2 Technology supports both PCIe RAID 0/1/5/10 and SATA RAID 0/1/5/10. RAID 5 Function is only supported by AMD Ryzen™ 9000series CPU.
** PCIEX16(G5)_2 slot shares bandwidth with M.2_2.

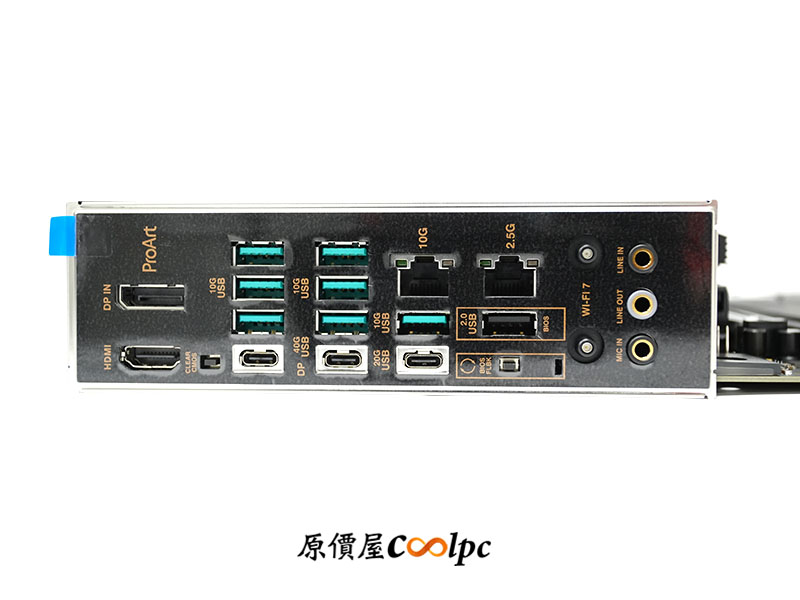

這 I/O 的豐富程度…不愧是 ProArt X870E 這階級！10G+2.5G 雙網路設計、雙 USB4(40Gbps) 連接埠，USB4 可透過 DP IN 從顯示卡輸入訊號並從 Type-C 輸出，DP Alt 模式最高支援到 8K@60Hz，其餘還有 USB 20Gbps(Type-C)、大量的 USB 10Gbps 介面、Q-Antenna 快速拆裝天線，為極端的創作著和 DIY 玩家設想周全！

I/O 配置：
2 x USB4® (40Gbps) port(s) (2 x USB Type-C®)
1 x USB 20Gbps port (1 x USB Type-C®)
7 x USB 10Gbps ports (7 x Type-A)
1 x USB 2.0 port (1 x Type-A)
1 x DisplayPort (Input only)
1 x HDMI port
1 x Wi-Fi Module
1 x Marvell® AQtion 10Gb Ethernet
1 x Intel® 2.5Gb Ethernet
3 x Audio jacks
1 x BIOS FlashBack™ button
1 x Clear CMOS button

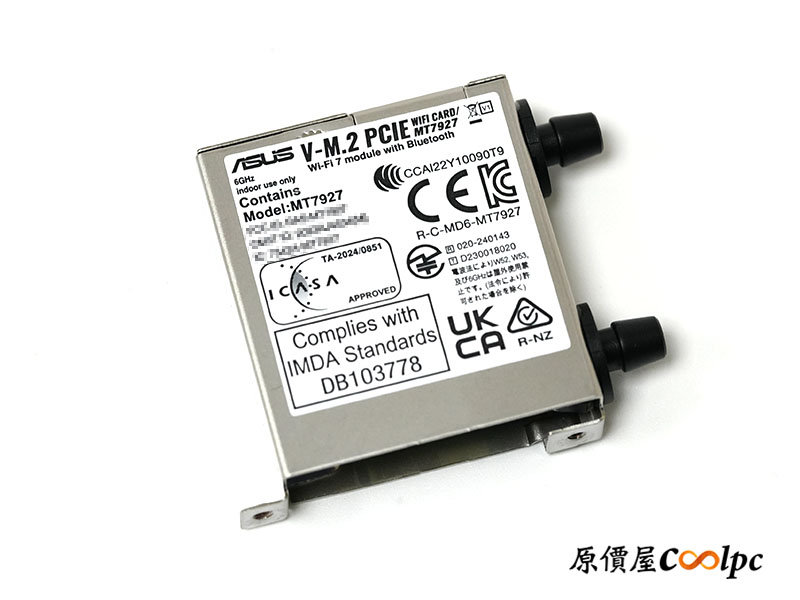

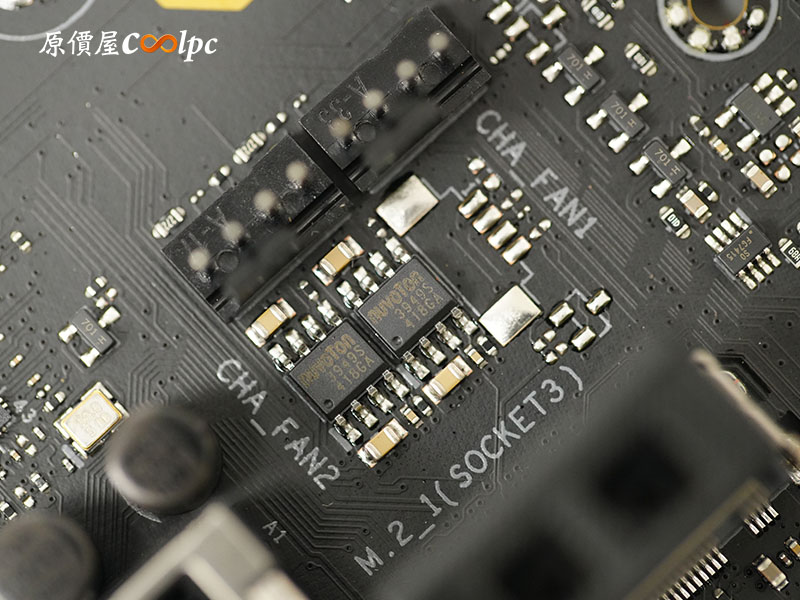

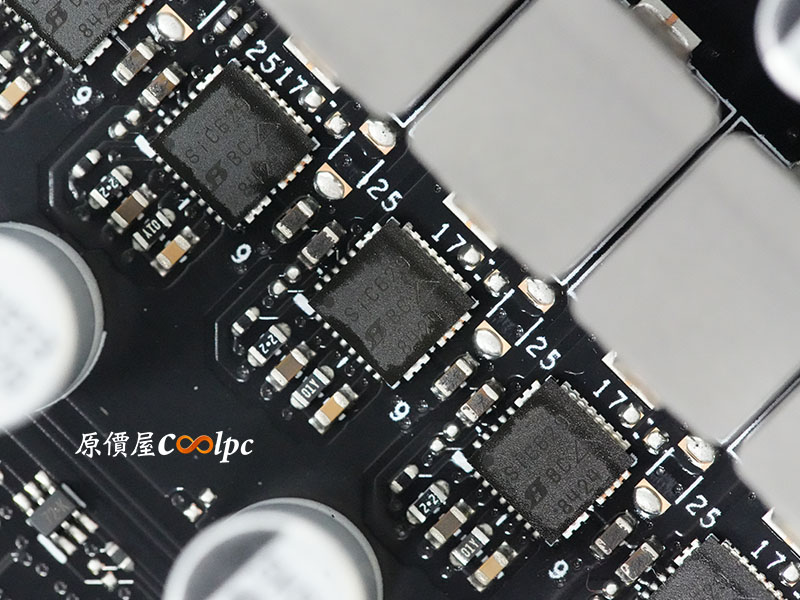

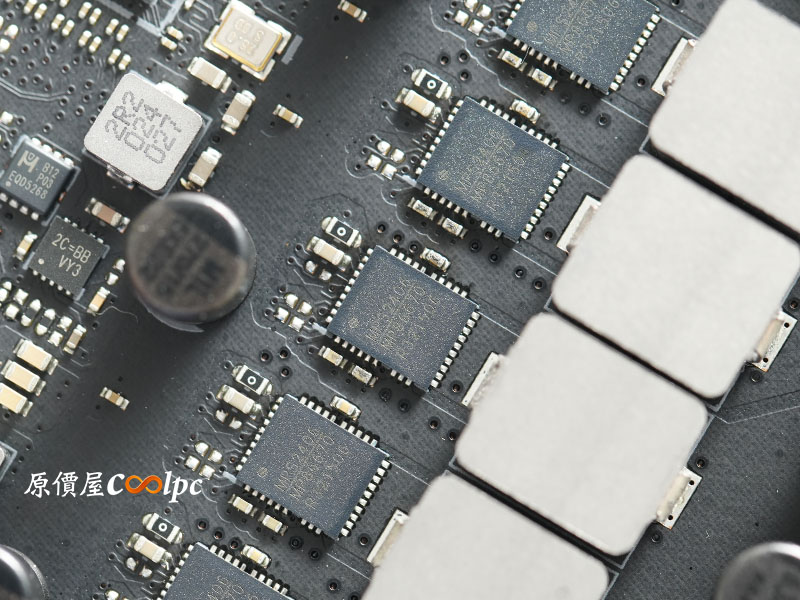

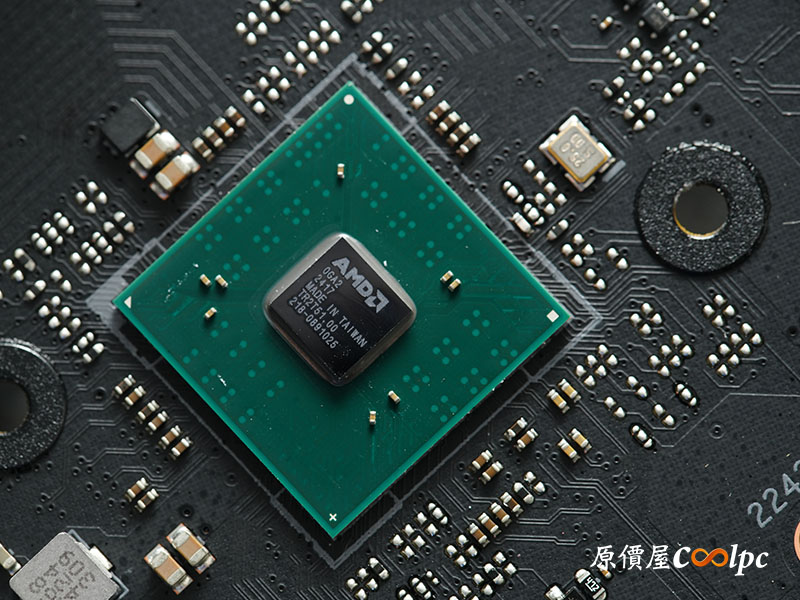

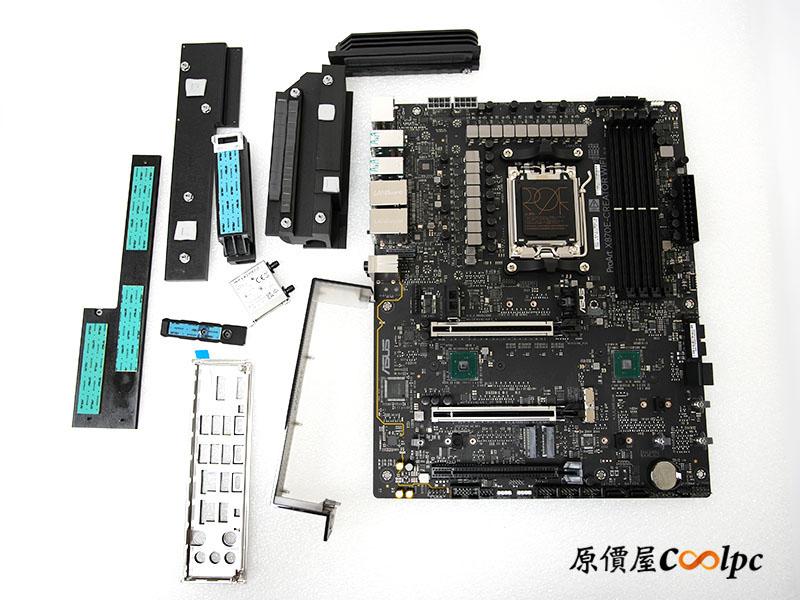

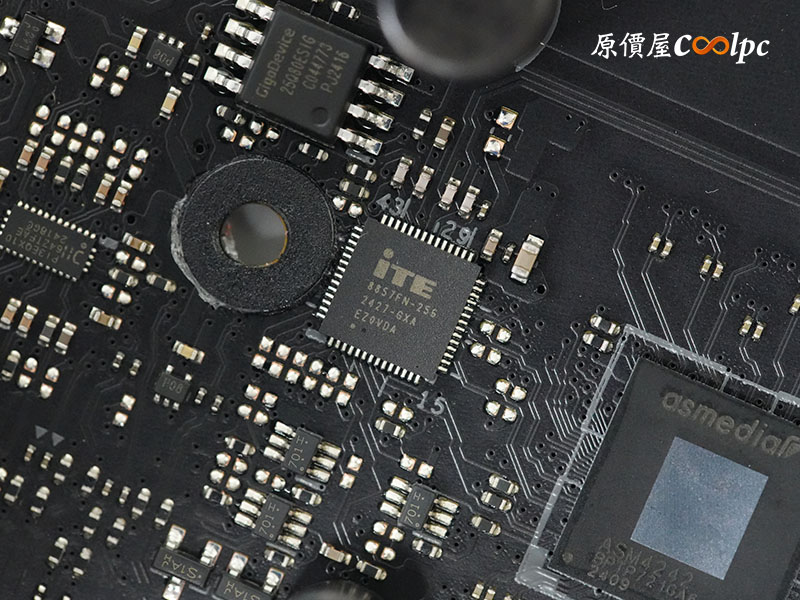

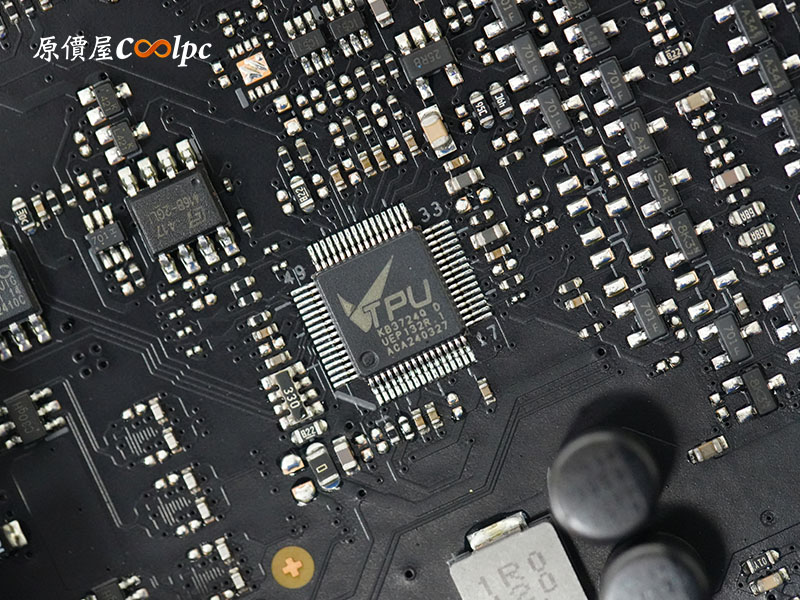

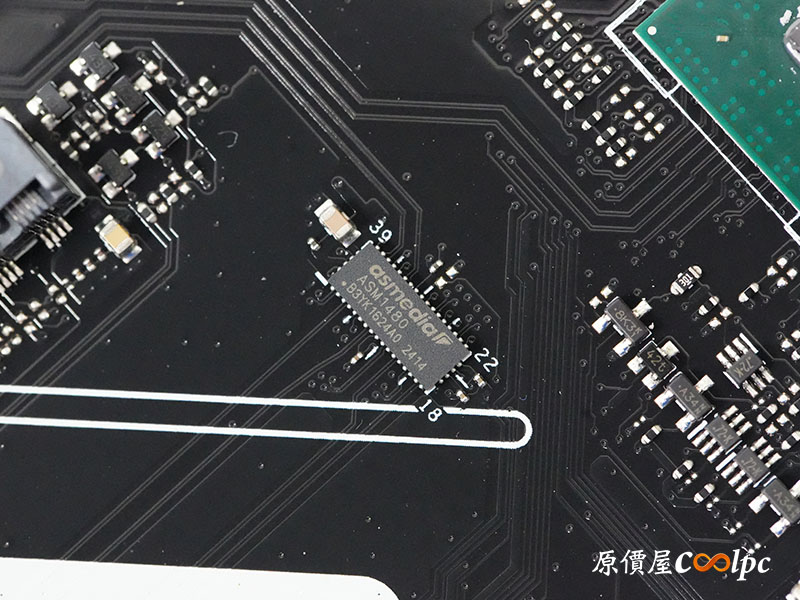

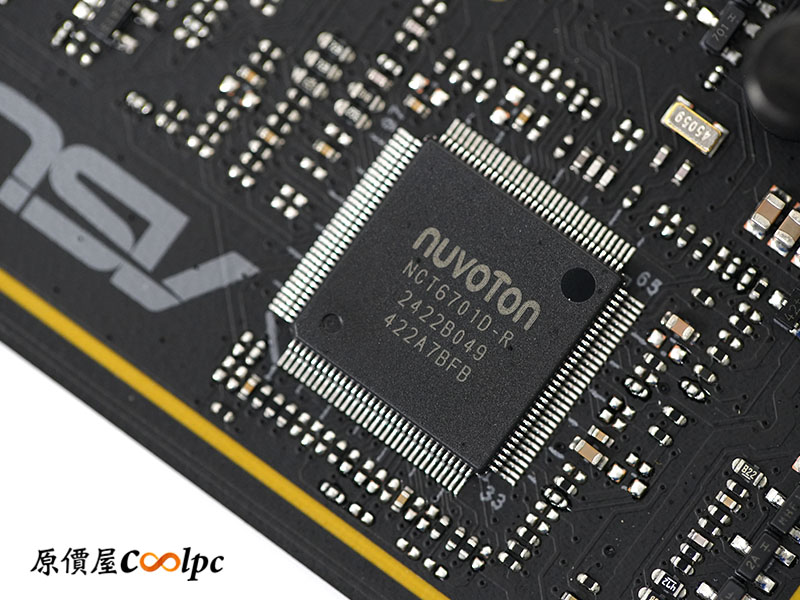

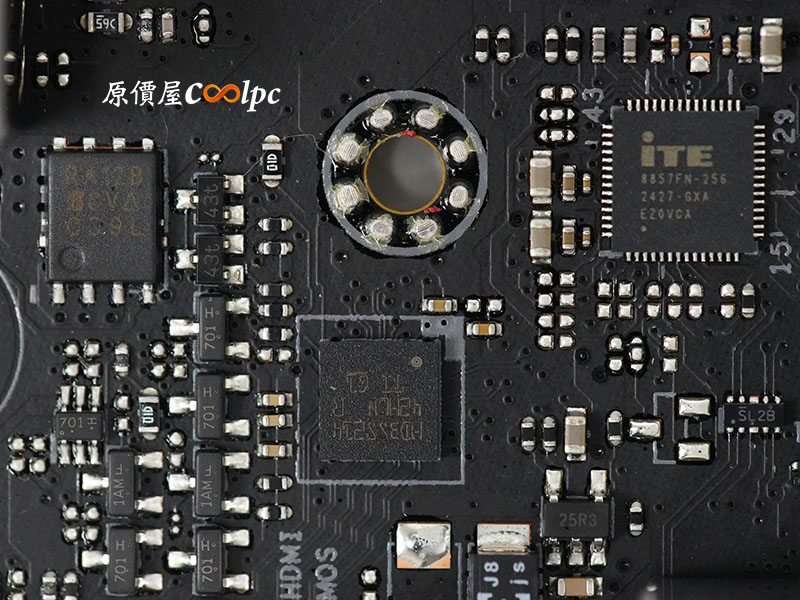

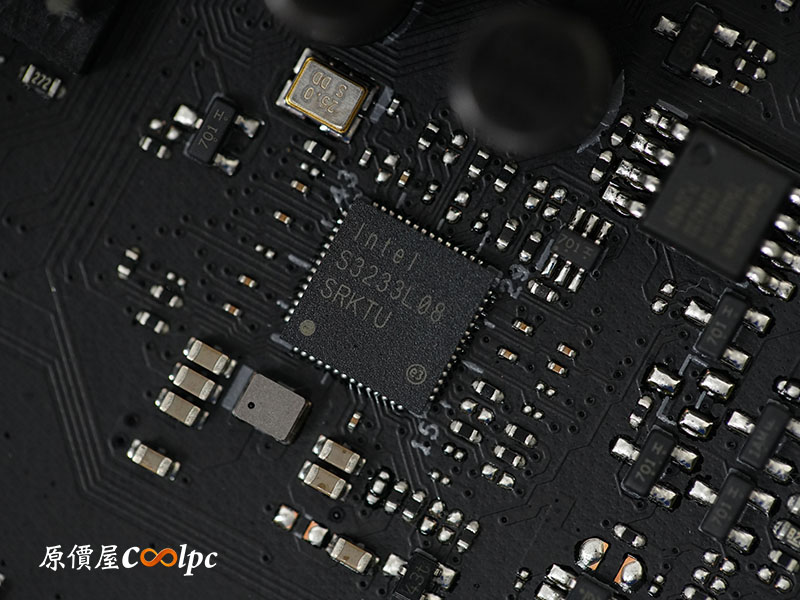

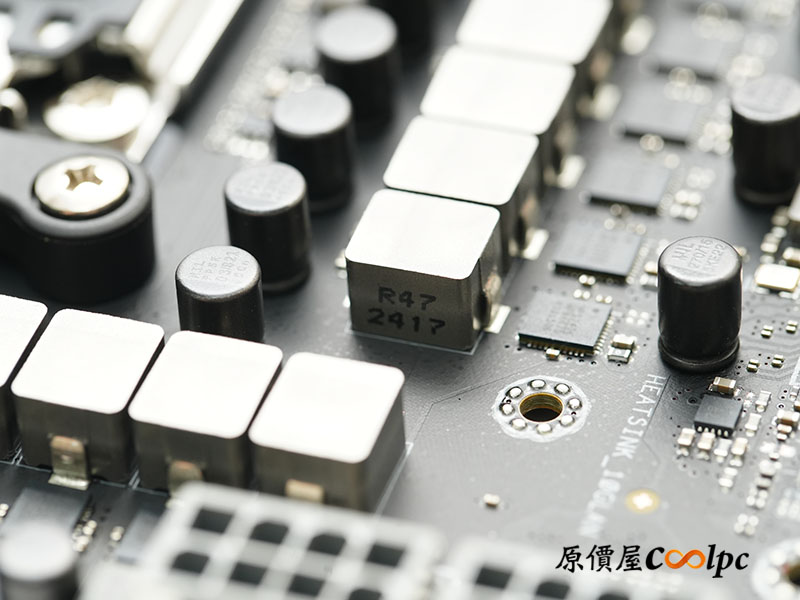

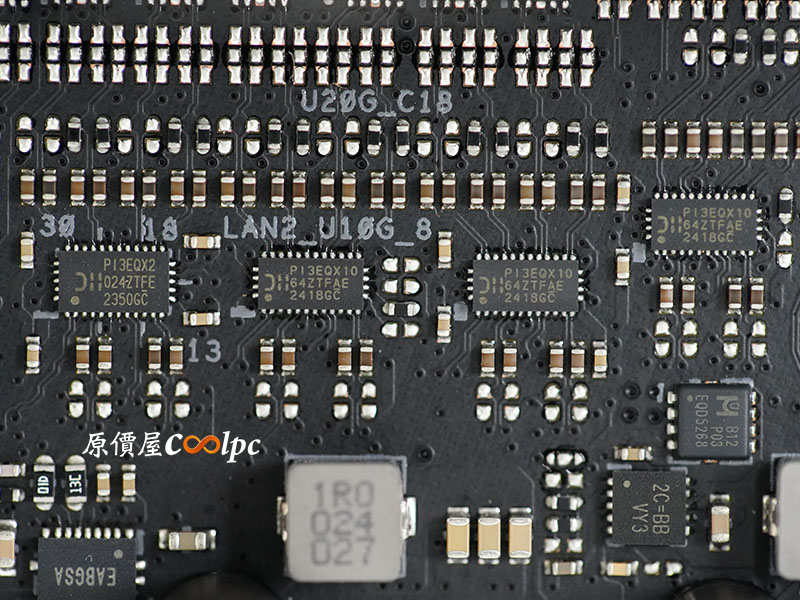

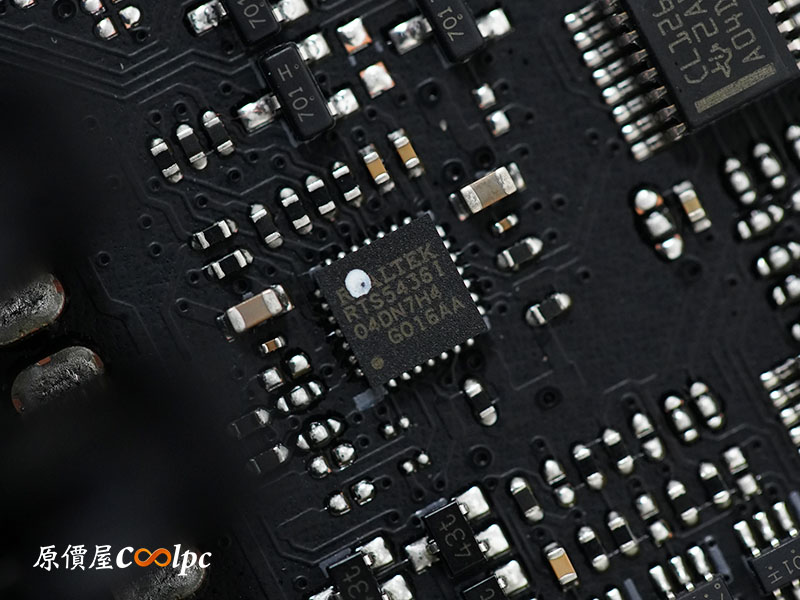

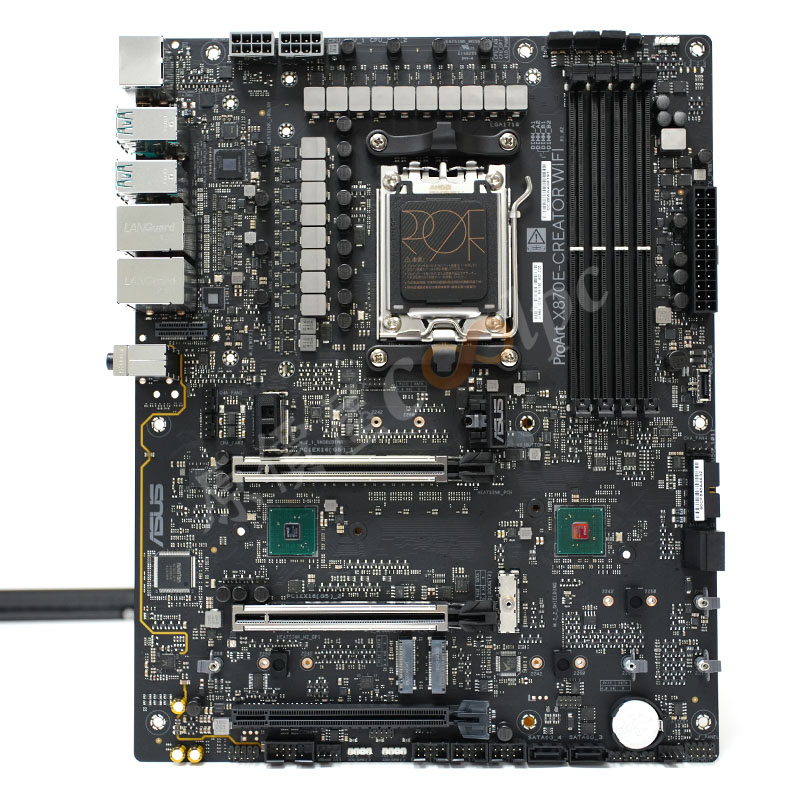

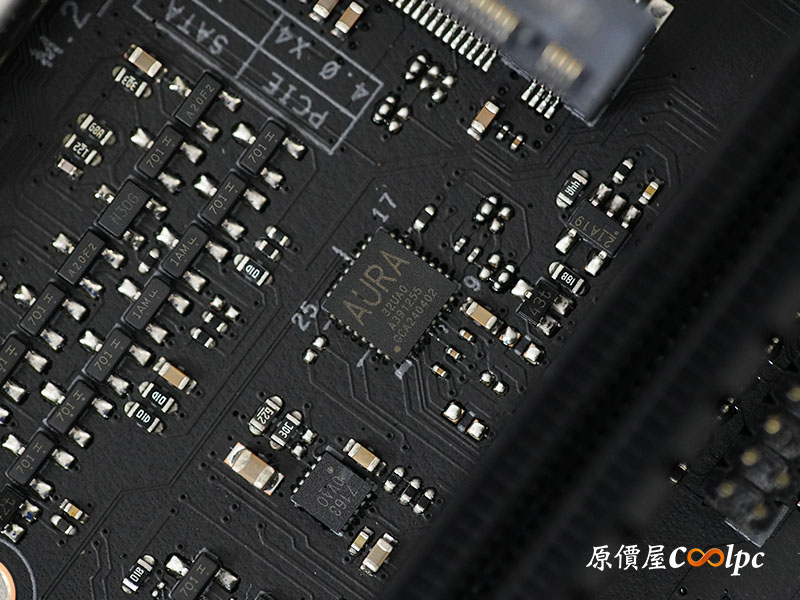

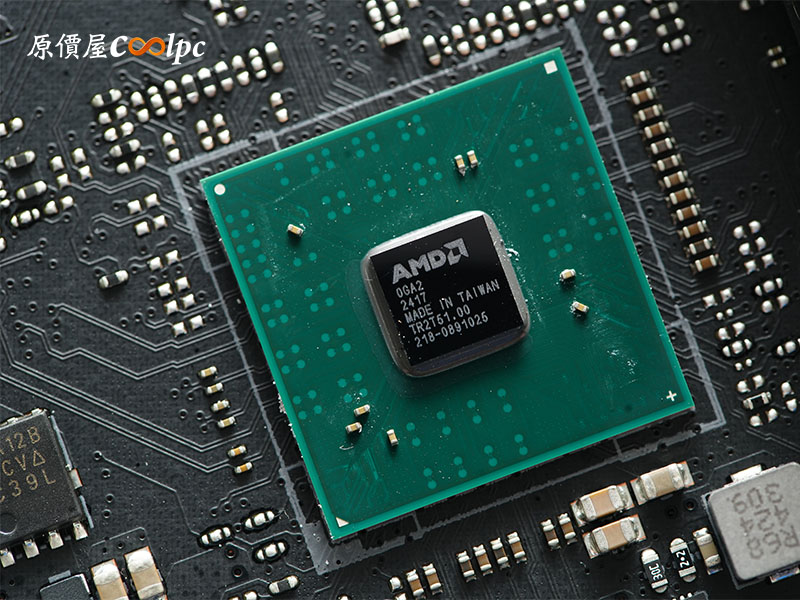

(點小圖放大)卸甲時刻！Wi-Fi 7 網卡使用 MediaTek MT7927(MOL 6.5Gbps/320MHz)，各晶片組型號特寫全裸公開。

TUF GAMING X870-PLUS WIFI 主機板：

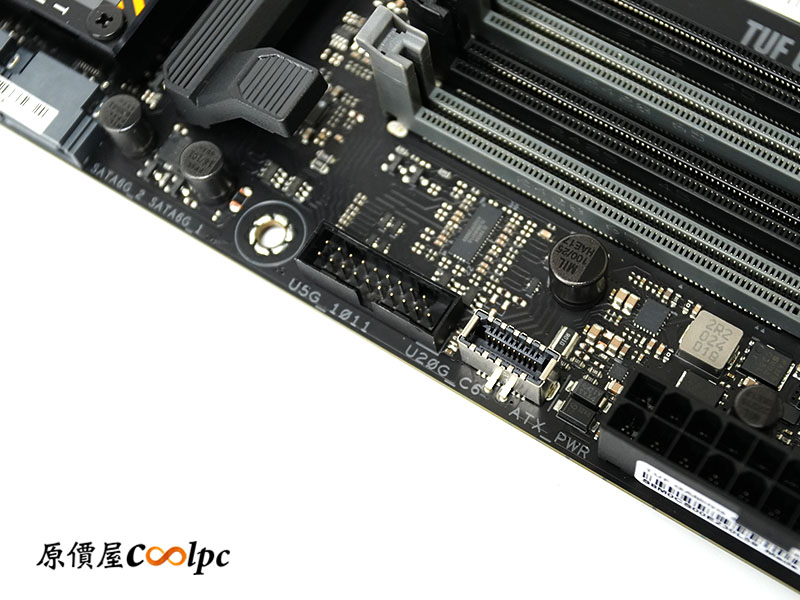

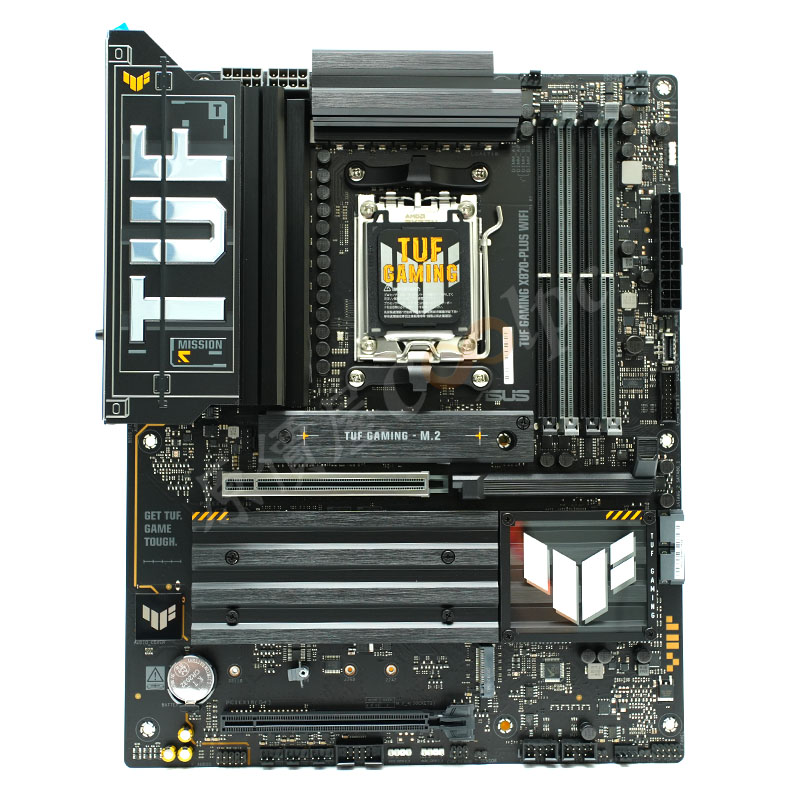

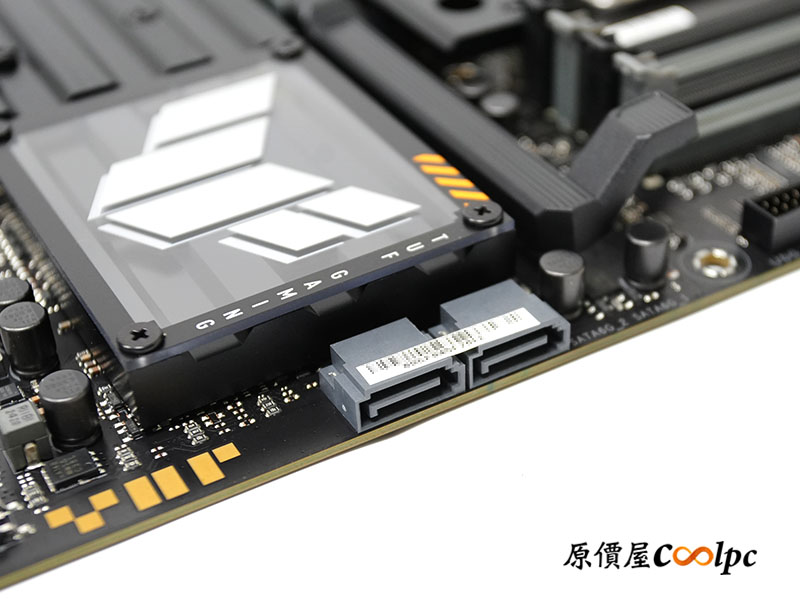

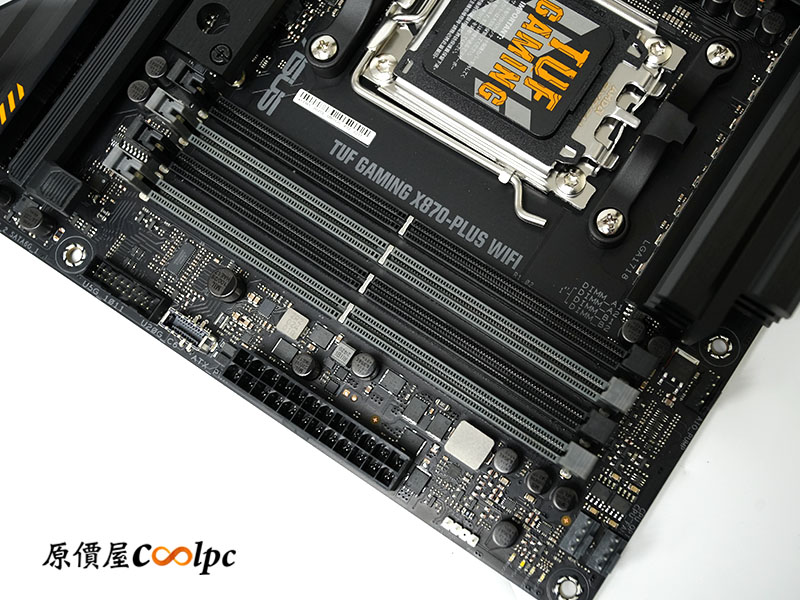

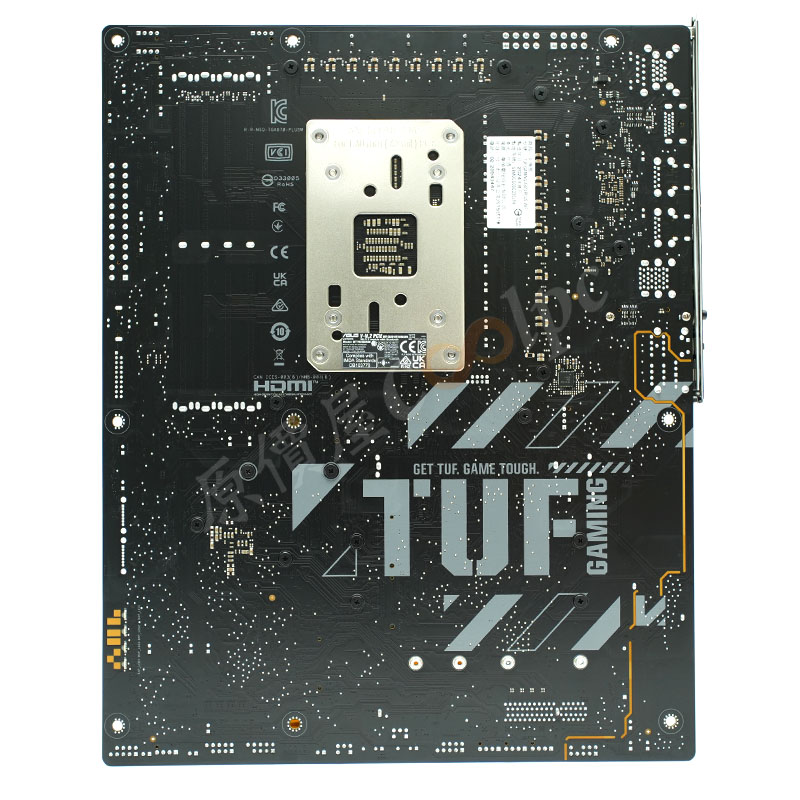

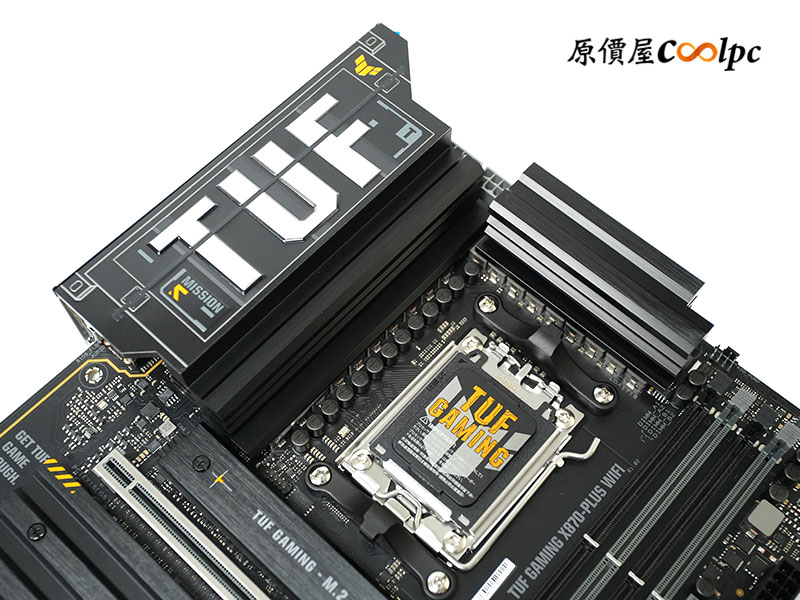

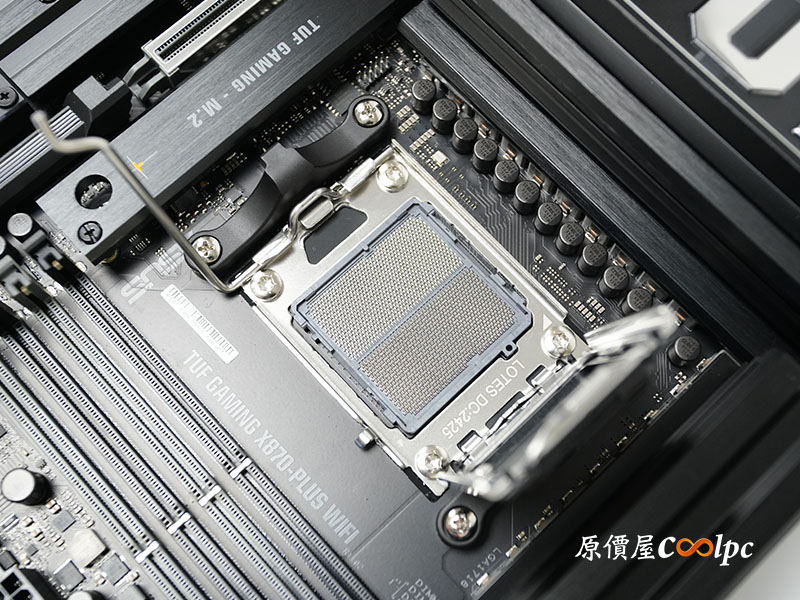

(點小圖放大)接著換軍事風格主題的華碩 TUF GAMING X870-PLUS WIFI 主機板，同樣是 ATX 尺寸 & 8 層 PCB 板，外型主打的是低調中又帶點高調的硬派風格，可以看見 TUF 字樣和 logo 都巨大化，強迫你記住 TUF GAMING 這系列，主板採用 16+2+1 相供電設計，一樣在 Mosfet、M.2、Chipset 環節使用大面積散熱裝置覆蓋，確保高效能穩定輸出！採用 AM5 腳位（LGA1718）可支援 AMD Ryzen 9000/8000/7000 系列處理器、4 DIMM DDR5 雙通道記憶體插槽(MAX:192GB)，最高達 8000+MT/s(超頻)，前置 I/O 擴充提供 USB 20Gbps Type-C(30W PD)、USB 5Gbps 介面，SATA 縮減到 2 組並支援 RAID 0/1/5，1 組裝甲強化 PCIe 5.0 x16、1 x PCIe 4.0 x16(x8/x4)，I/O 有 2 x USB 40Gbps(支援 DP 1.4a 4K@60Hz 輸出)、2.5G Lan、Wi-Fi 7。

TUF GAMING X870-PLUS WIFI 官方 PCIe 通道分配說明：
AMD Ryzen™ 9000 & 7000 Series Desktop Processors*
1 x PCIe 5.0 x16 slot (supports x16 mode)**

AMD Ryzen™ 8000 Series Desktop Processors
1 x PCIe 4.0 x16 slot (supports x8/x4 mode)***

AMD X870 Chipset
1 x PCIe 4.0 x16 slot (supports x4 mode)****

* Please check the PCIe bifurcation table on the support site (https://www.asus.com/support/FAQ/1037507/).
** The PCIEX16(G5) shares bandwidth with M.2_2. The PCIEX16(G5) will run to x8 mode when M.2_2 runs.
*** Specifications vary by CPU types.
**** The PCIEX16(G4) shares bandwidth with M.2_4. The PCIEX16(G4) will be disabled when M.2_4 runs.
– To ensure compatibility of the device installed, please refer to https://www.asus.com/support/download-center/ for the list of supported peripherals.

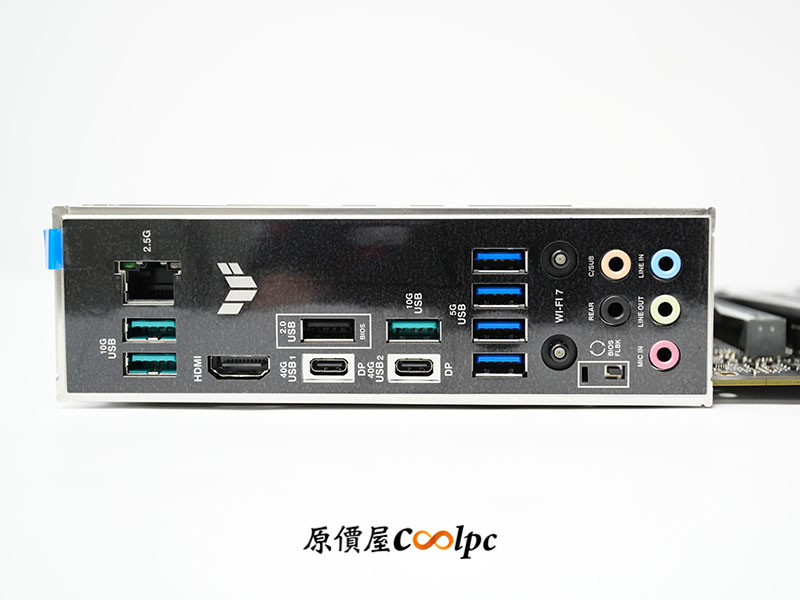

I/O 配置：
2 x USB4 (40Gbps) (2 x USB Type-C) ports
3 x USB 10Gbps ports (3 x Type-A)
4 x USB 5Gbps ports (4 x Type-A)
1 x USB 2.0 port (1 x Type-A)
1 x HDMI™ port
1 x Wi-Fi module
1 x Realtek 2.5Gb Ethernet port
5 x Audio jacks
1 x BIOS FlashBack™ button

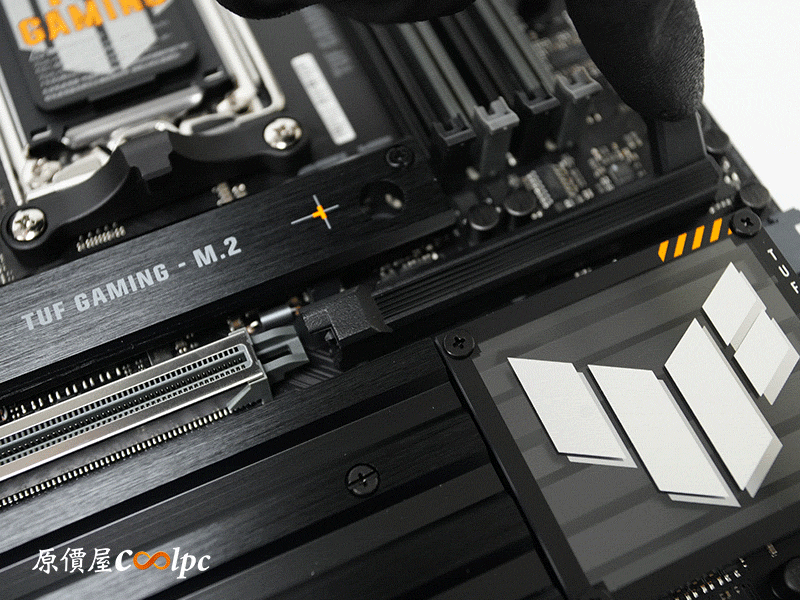

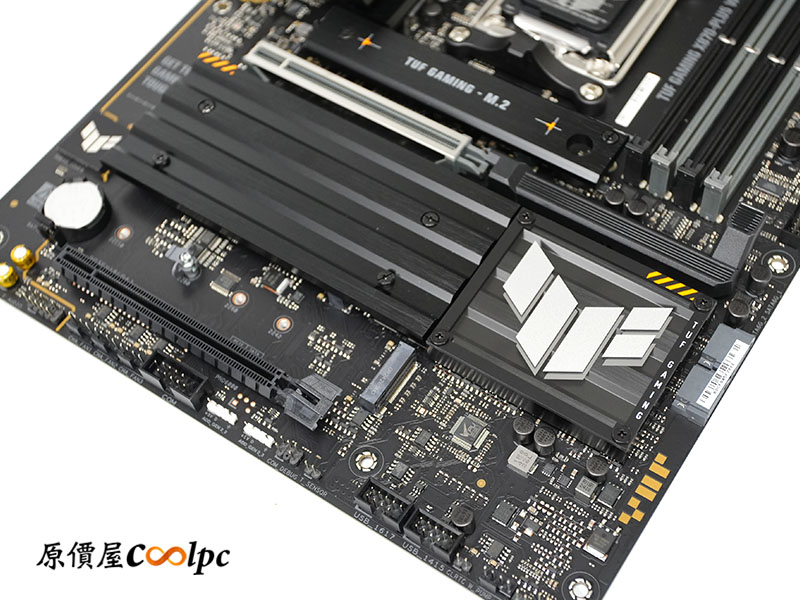

華碩 TUF GAMING X870-PLUS WIFI 主機板同樣也有 PCIe Q-Release 設計，將第一個 PCIe 插槽的安全閂鎖下壓即可拆卸 PCIe 卡，雖然跟 ProArt 設計稍微有點不同，但理念一樣是讓玩家在 DIY 組裝、升級換裝、清潔都可以大幅降低難度。

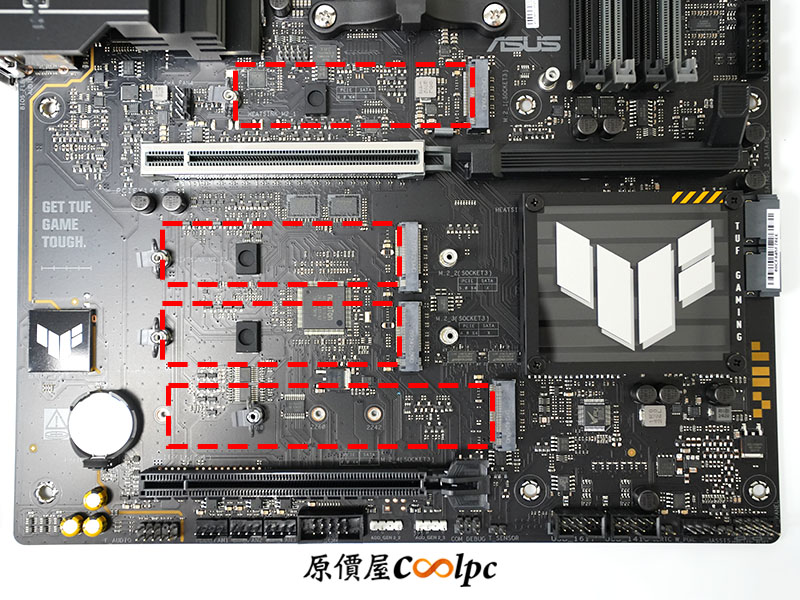

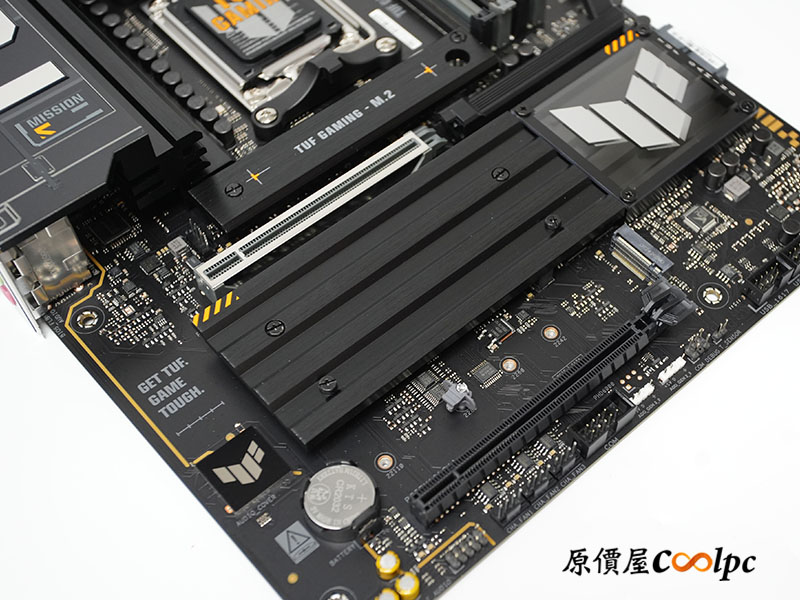

移除全部 M.2 散熱片後，共提供 2 x M.2 PCIe 5.0(2280)、1 M.2 PCIe 4.0 x4(2280)、1 x M.2 PCIe 4.0 x4(22110) 擴充，真的只能用豐滿來形容！

TUF GAMING X870-PLUS WIFI 官方 M.2 通道分配說明：
AMD Ryzen™ 9000 & 7000 Series Desktop Processors
M.2_1 slot (Key M), type 2280 (supports PCIe 5.0 x4 mode)
M.2_2 slot (Key M), type 2280 (supports PCIe 5.0 x4 mode)**

AMD Ryzen™ 8000 Series Desktop Processors
M.2_1 slot (Key M), type 2280 (supports PCIe 4.0 x4 mode)
M.2_2 slot not support

AMD X870 Chipset
M.2_3 slot (Key M), type 2280 (supports PCIe 4.0 x4 mode)
M.2_4 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 mode)***

* AMD RAIDXpert2 Technology supports both PCIe RAID 0/1/5/10 and SATA RAID 0/1. RAID 5 Function is only supported by AMD Ryzen™ 9000 series CPU.
** The PCIEX16(G5) shares bandwidth with M.2_2. The PCIEX16(G5) will run to x8 mode when M.2_2 runs.
*** The PCIEX16(G4) shares bandwidth with M.2_4. The PCIEX16(G4) will be disabled when M.2_4 runs.

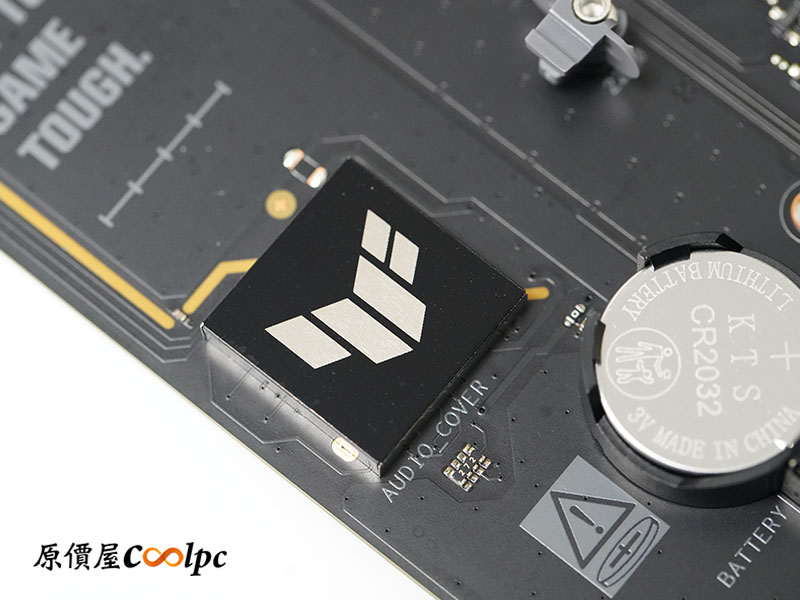

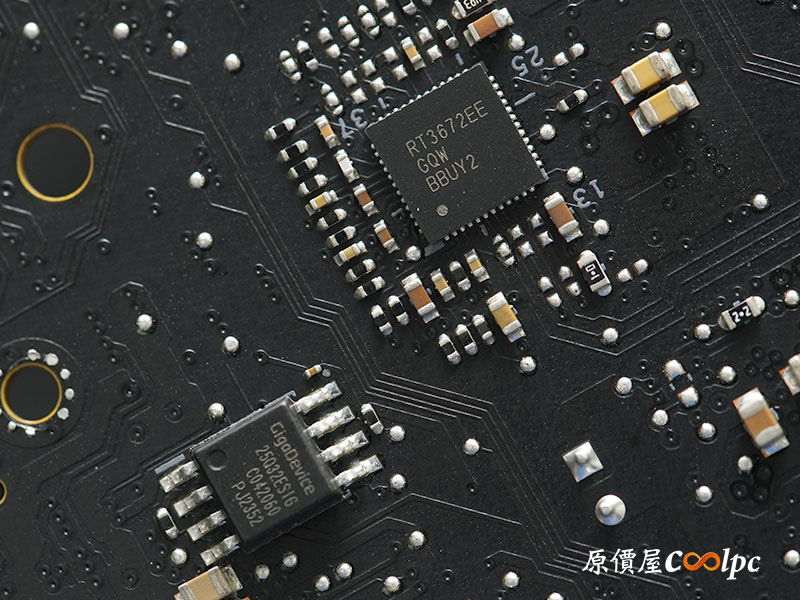

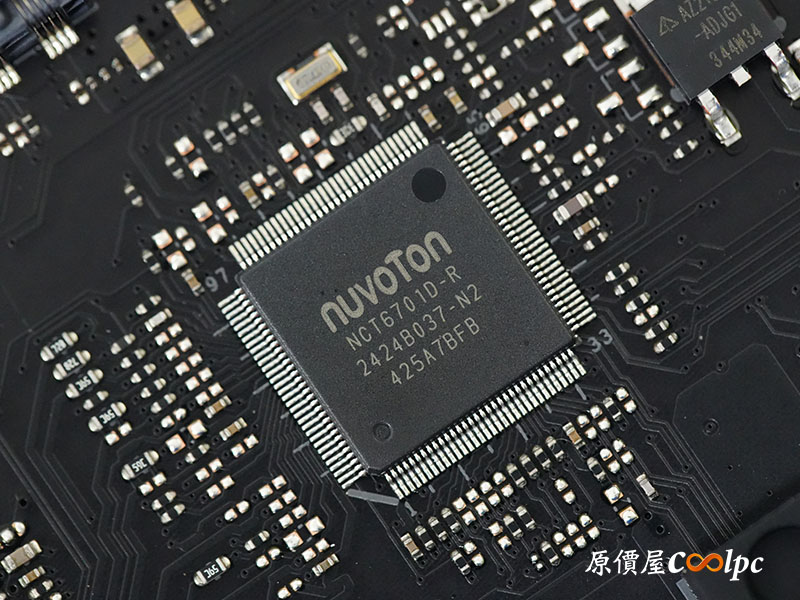

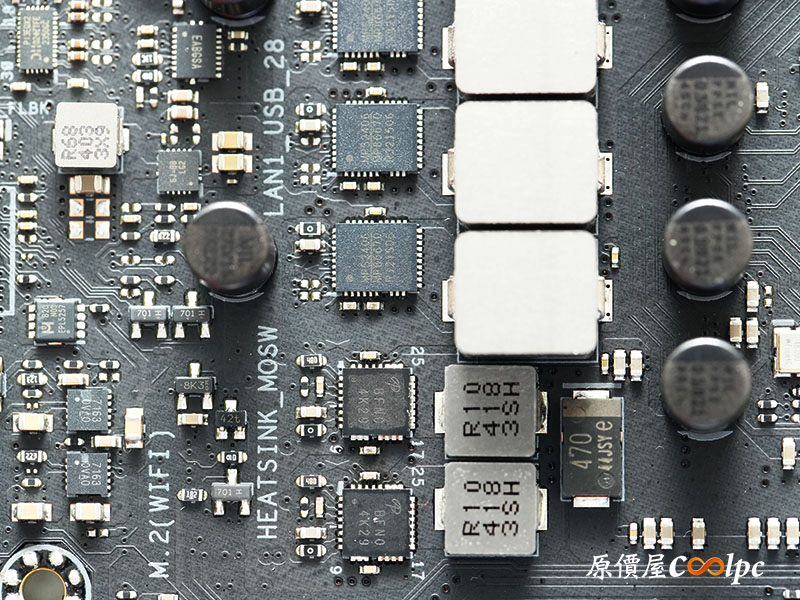

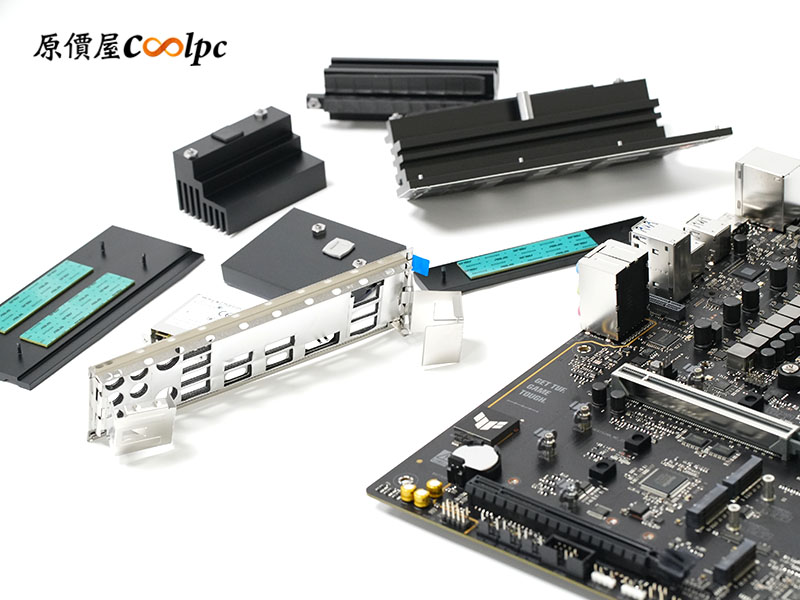

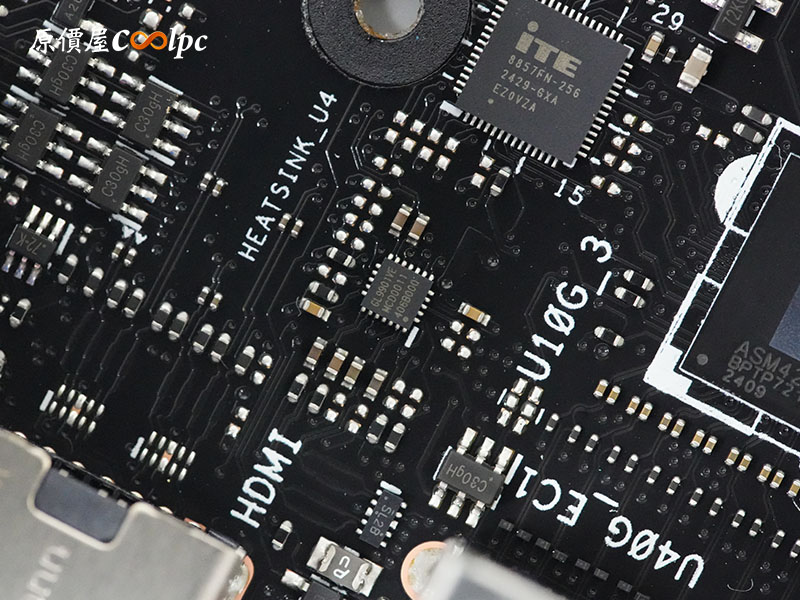

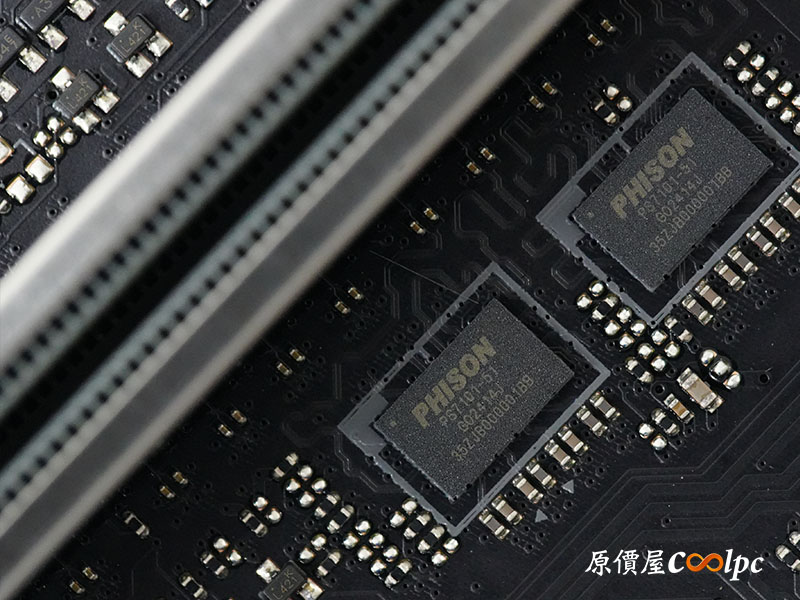

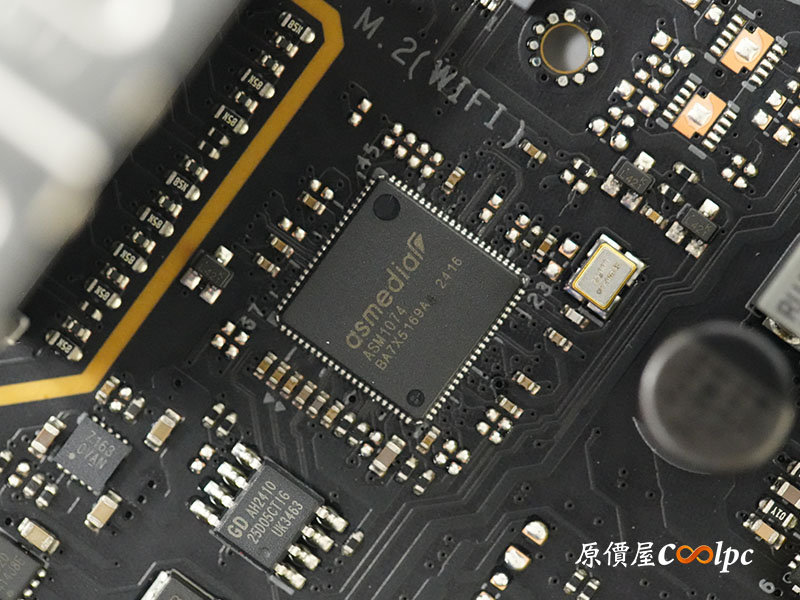

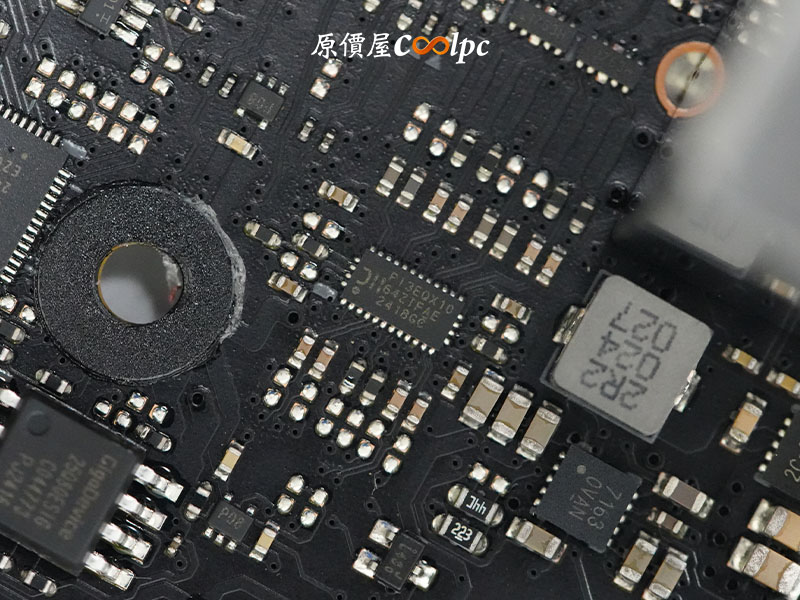

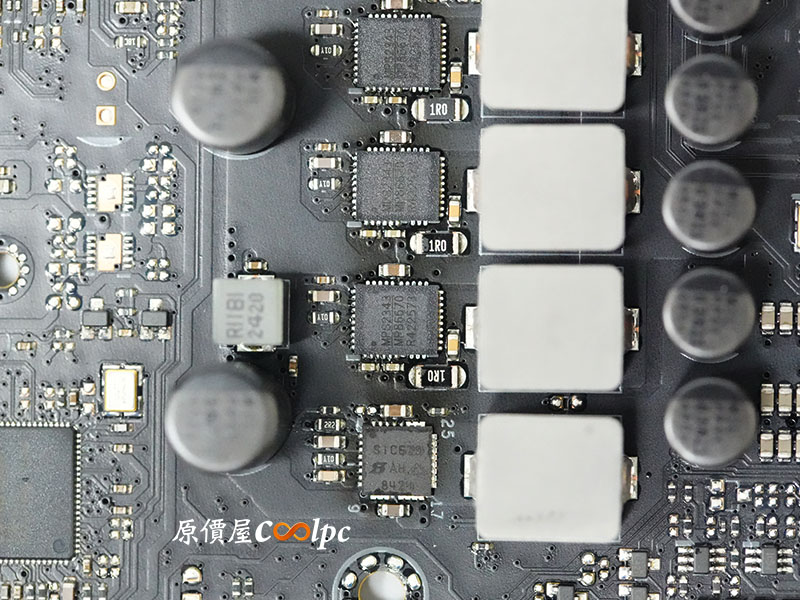

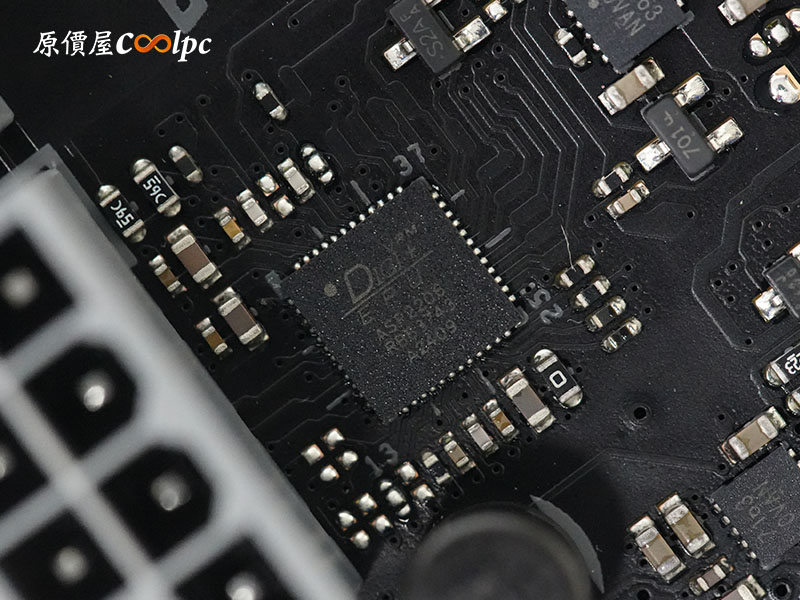

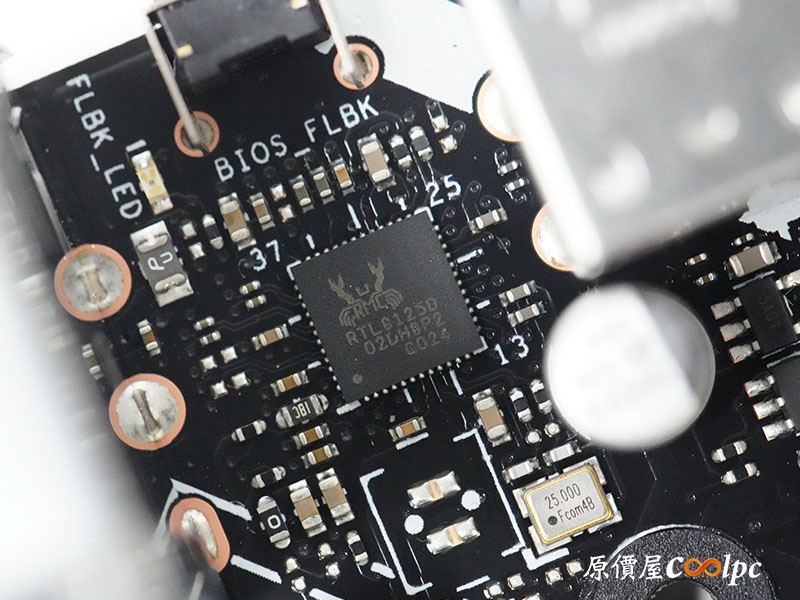

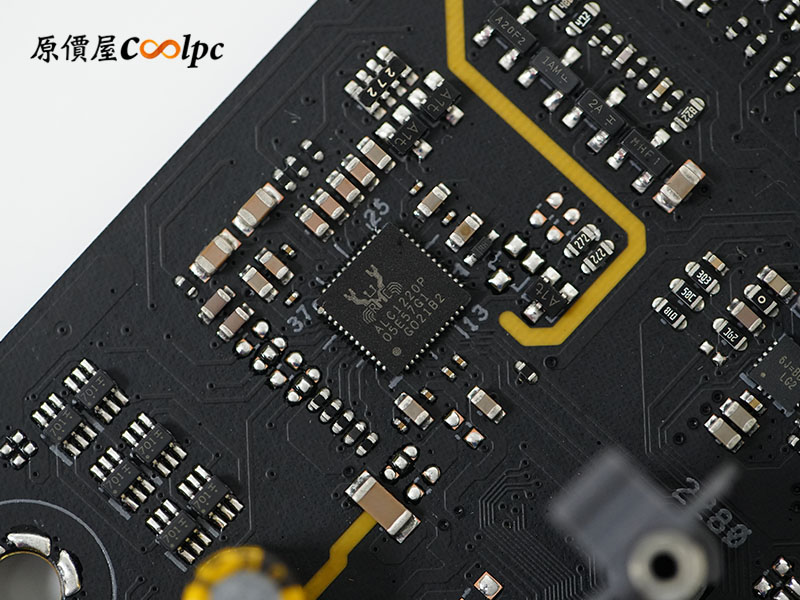

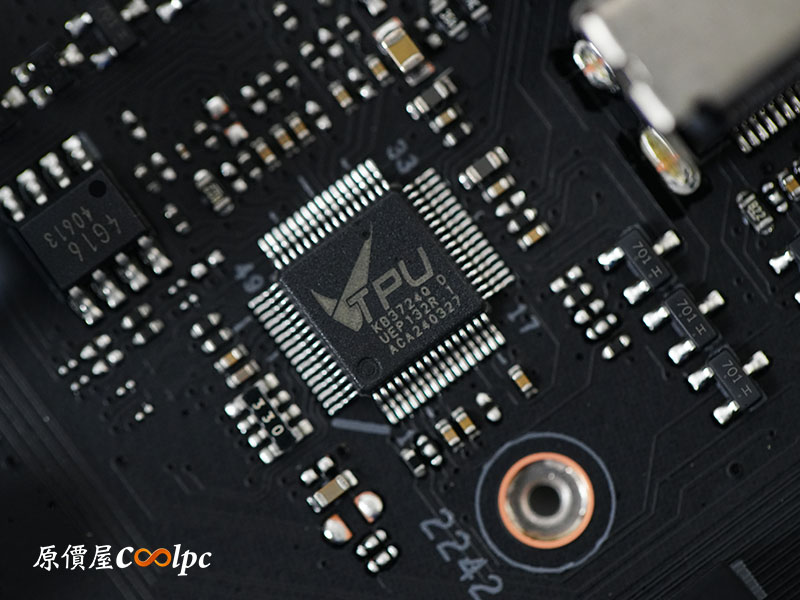

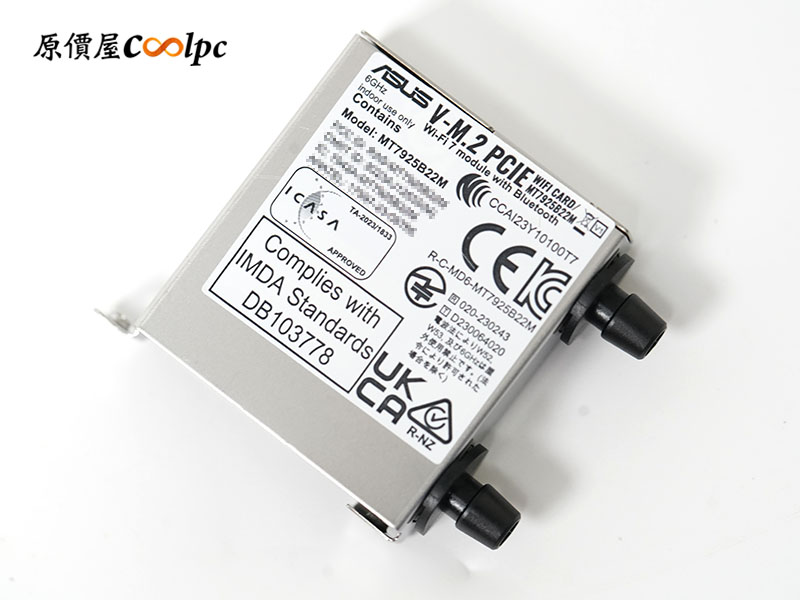

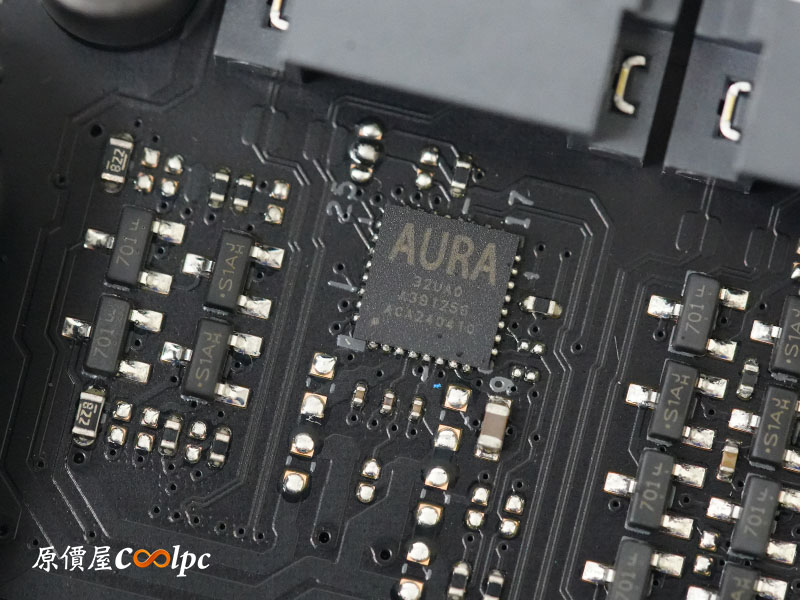

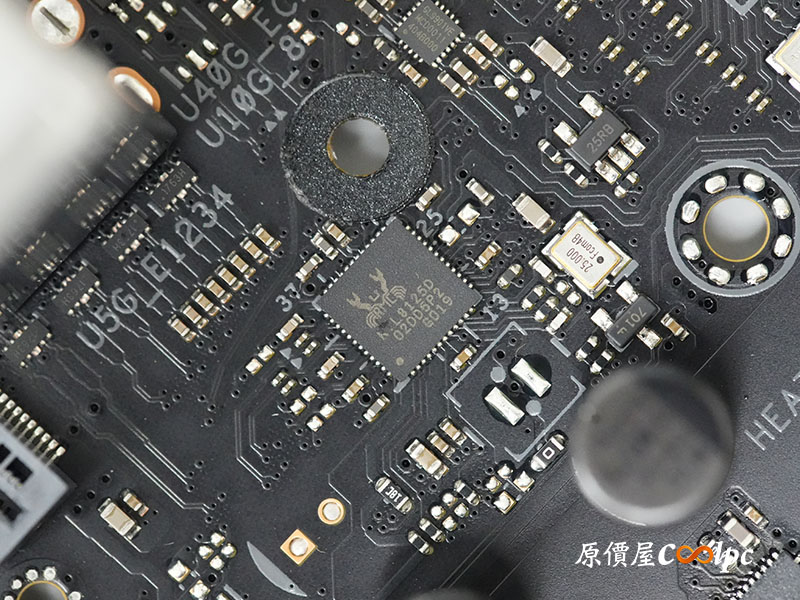

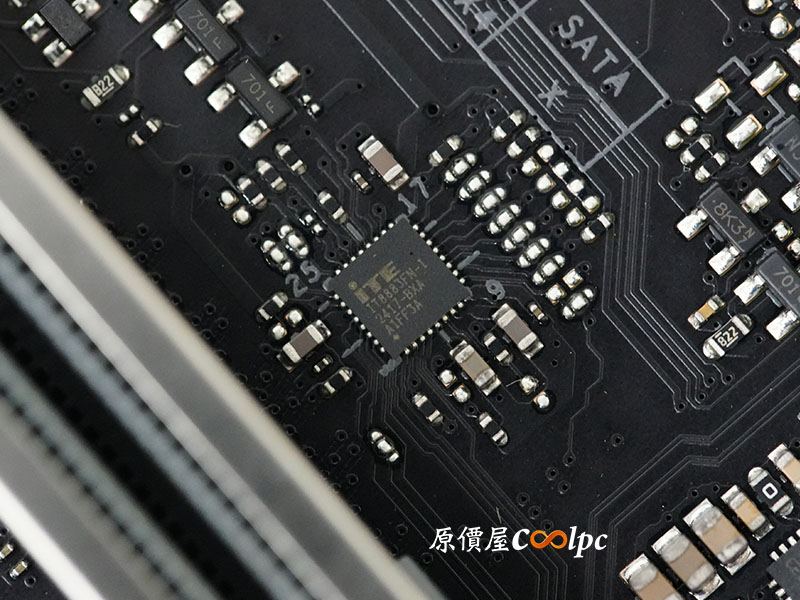

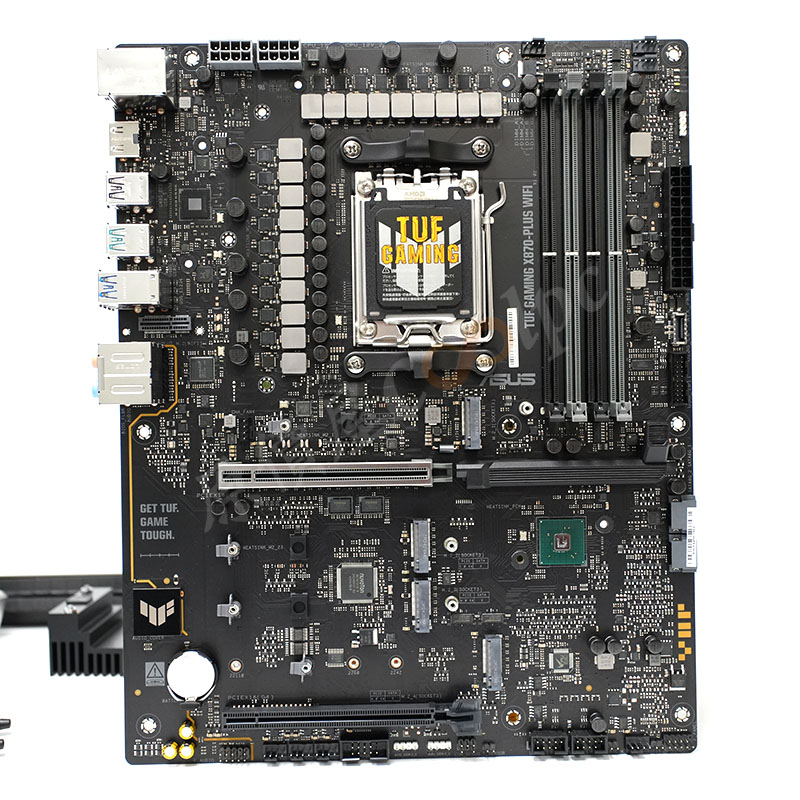

(點小圖放大)一樣裝甲全部卸下，Wi-Fi 7 網卡使用 MediaTek MT7925(MOL 2.9Gbps/160MHz)，其他也拍個 IC 特寫給各位欣賞。

PRIME X870-P WIFI-CSM 主機板：

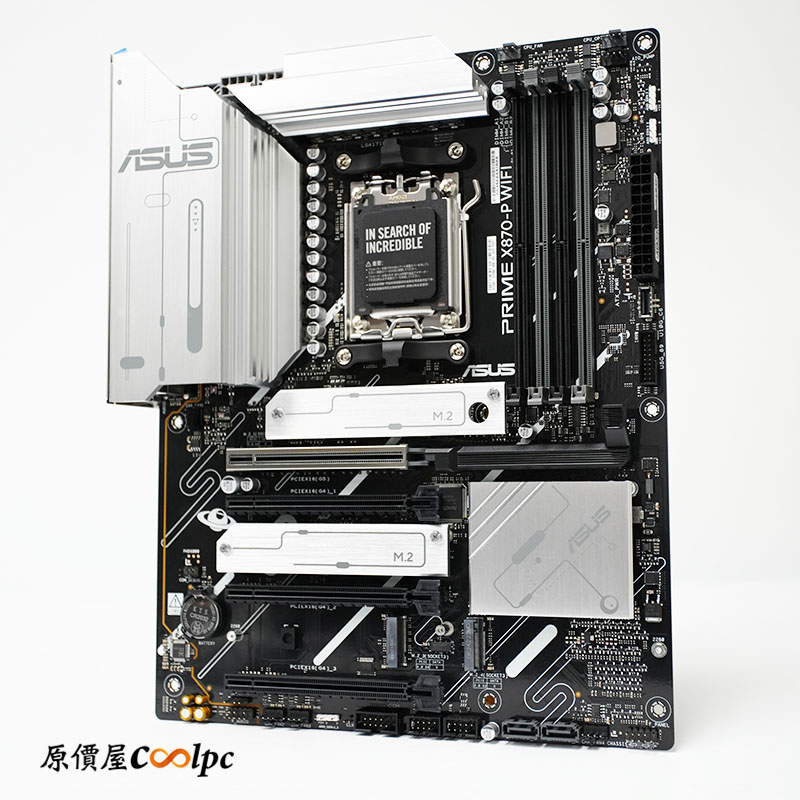

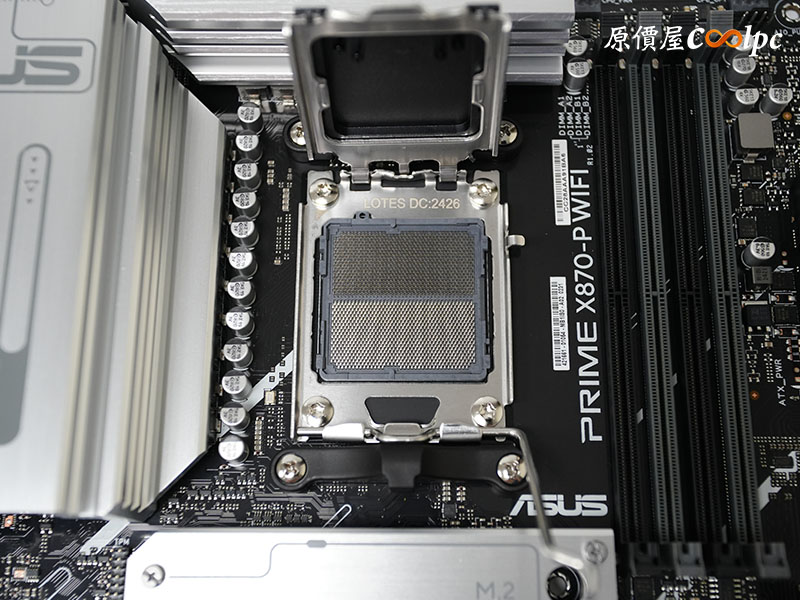

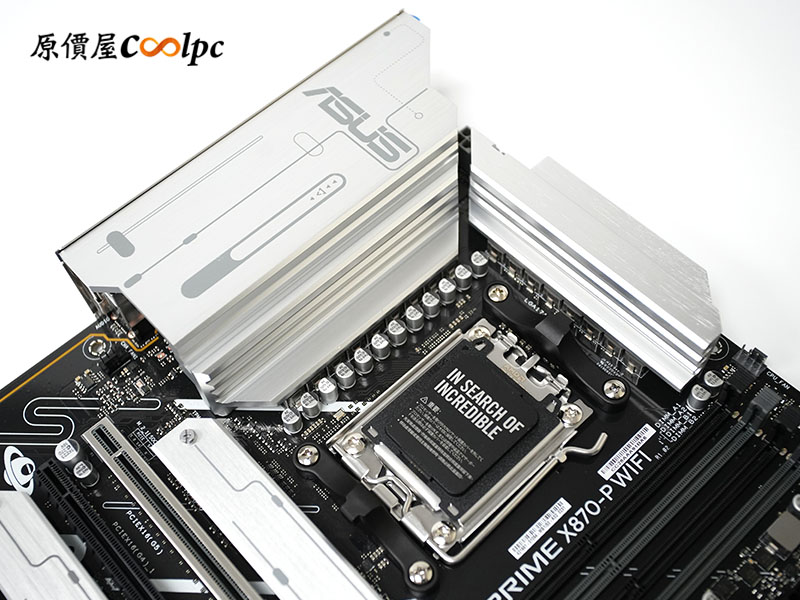

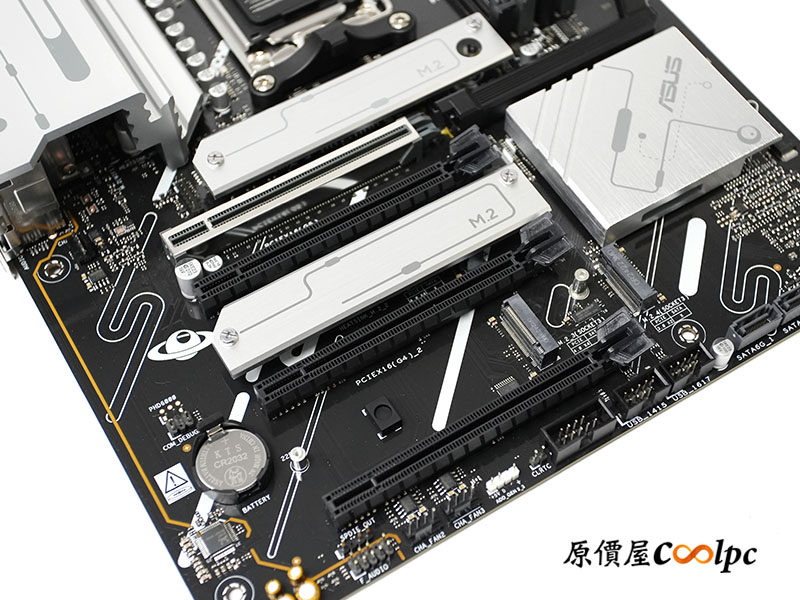

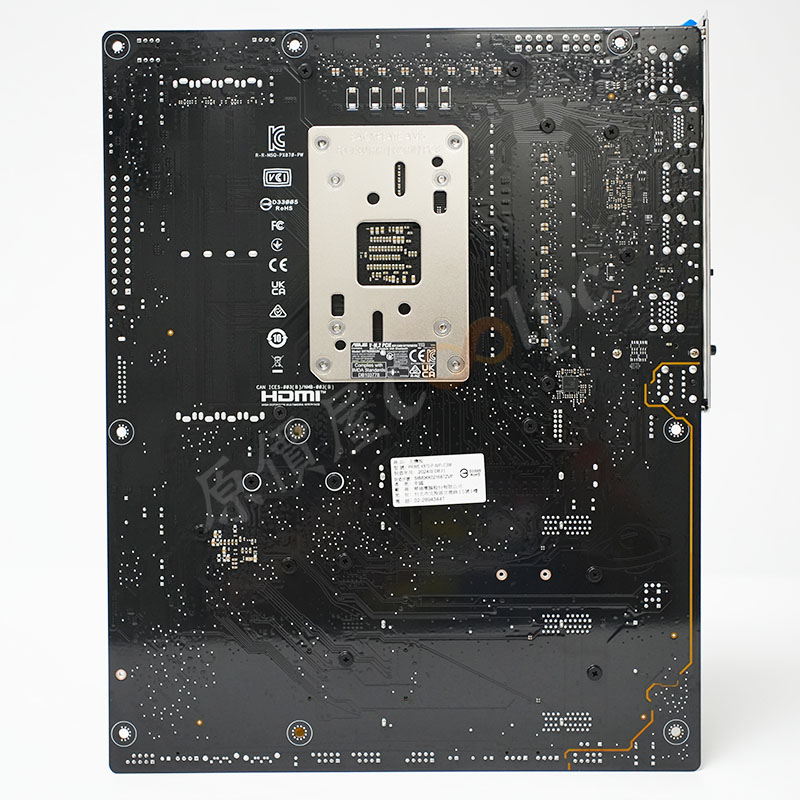

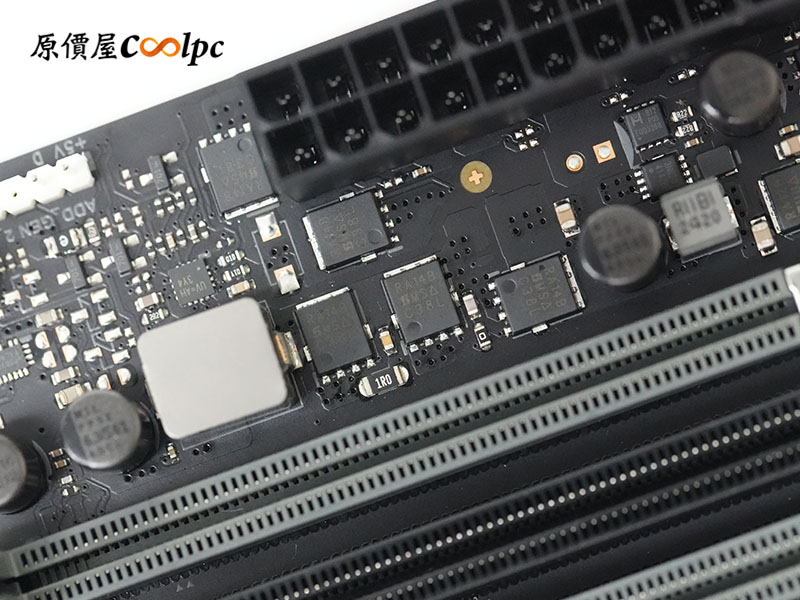

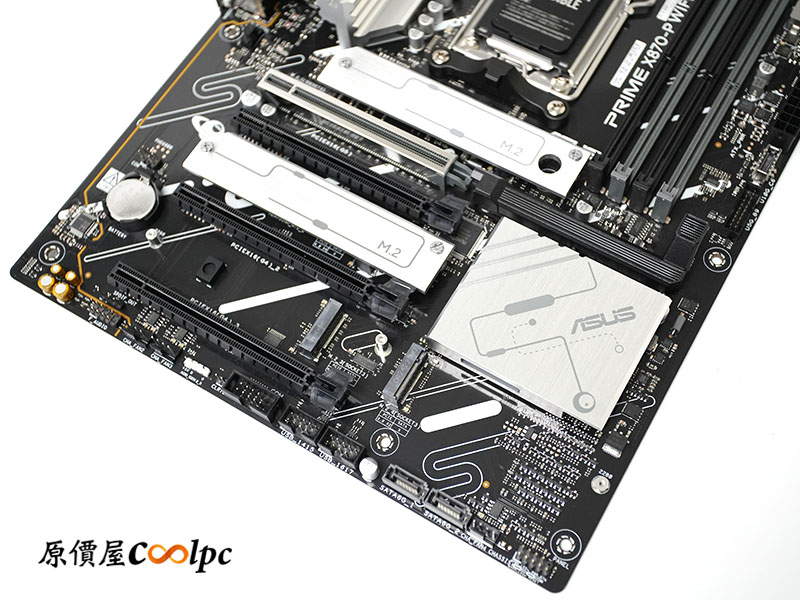

(點小圖放大)轉眼就來到最後一張 ASUS PRIME X870-P WIFI-CSM 主機板了！14+2+1 相供電設計，也是 ATX 尺寸 & 8 層 PCB 板設計，即便 PRIME 是較為入門的主板，你仍可看見誠意十足的 Mosfet、M.2、Chipset 散熱片，雖然有兩條 M.2 無散熱片覆蓋，但散熱裝置是可以後天補強的，問題不大！

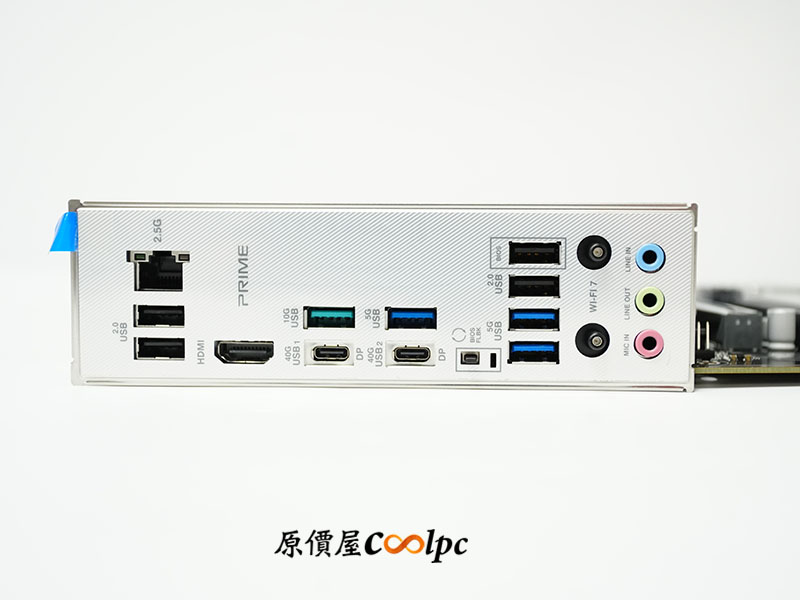

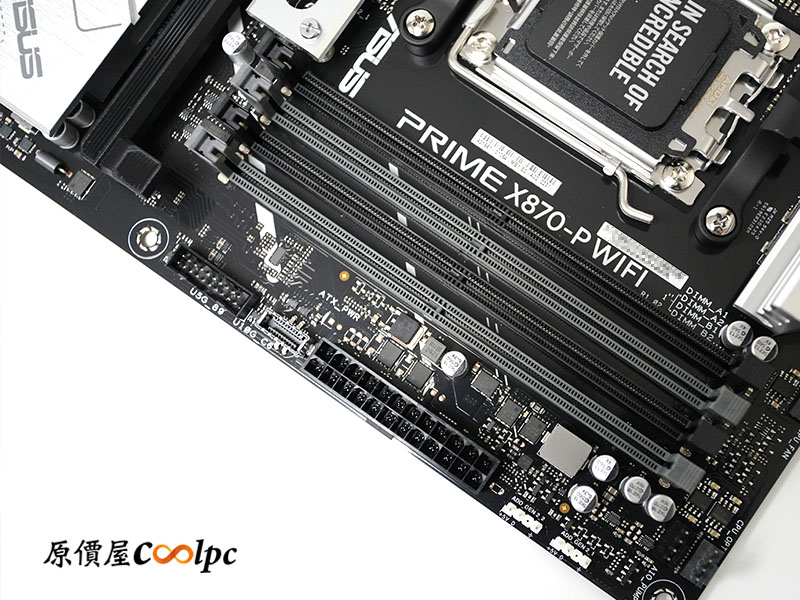

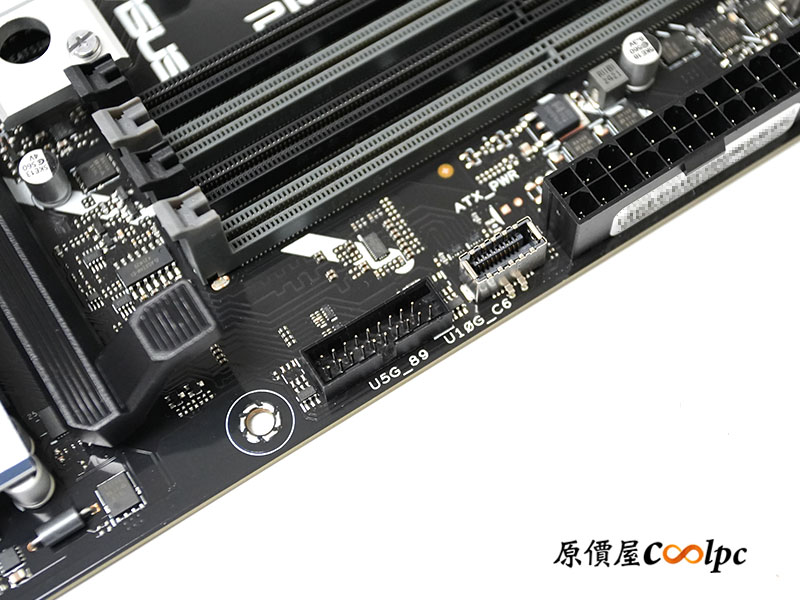

依然是 AM5 腳位通吃 AMD Ryzen 9000/8000/7000 系列處理器、4 DIMM DDR5 雙通道記憶體插槽(MAX:192GB)，最高達 8000+MT/s(OC)，前置 I/O 擴充介面提供 USB 10Gbps Type-C、USB 5Gbps 介面，提供 2 x SATA Port 並支援 RAID 0/1/5、1 組裝甲強化 PCIe 5.0 x16、3 x PCIe 4.0 x16(x1)，第一道 PCIe 插槽具備 Q-Release，主機板後 I/O 有 2 x USB 40Gbps(支援 DP 1.4a 4K@60Hz 輸出)、2.5G Lan、Wi-Fi 7。

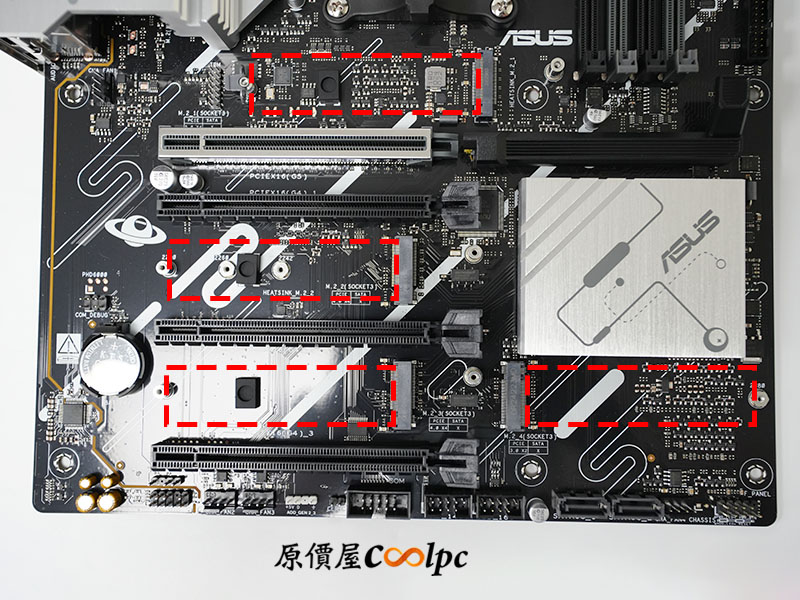

主機板共提供 1 x M.2 PCIe 5.0(2280)、2 M.2 PCIe 4.0 x4(2280)、1 x M.2 PCIe 3.0 x2(2280) 擴充，資源比起上面的 ProArt 和 TUF GAMING 明顯少了些，但對於一般用戶需求不大的用戶也堪用了！

PRIME X870-P WIFI-CSM 官方 M.2 通道分配說明：
AMD Ryzen™ 9000 & 7000 Series Desktop Processors
M.2_1 slot (Key M), type 2280 (supports PCIe 5.0 x4 mode)

AMD Ryzen™ 8000 Series Desktop Processors
M.2_1 slot (Key M), type 2280 (supports PCIe 4.0 x4 mode)

AMD X870 Chipset
M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)**
M.2_3 slot (Key M), type 2280 (supports PCIe 4.0 x4 mode)***
M.2_4 slot (Key M), type 2280 (supports PCIe 3.0 x2 mode)****

* AMD RAIDXpert2 Technology supports both PCIe RAID 0/1/5/10 and SATA RAID 0/1. RAID 5 Function is only supported by AMD Ryzen™ 9000 series CPU.
** PCIEX16(G4)_1 shares bandwidth with M.2_2. PCIEX16(G4)_1 will be disabled when M.2_2 runs.
*** PCIEX16(G4)_2 and PCIEX16(G4)_3 share bandwidth with M.2_3. PCIEX16(G4)_2 and PCIEX16(G4)_3 will be disabled when M.2_3 runs.
**** M.2_4 shares bandwidth with SATA6G_1 and SATA6G_2. M.2_4 will be disabled when SATA6G_1 or SATA6G_2 runs.

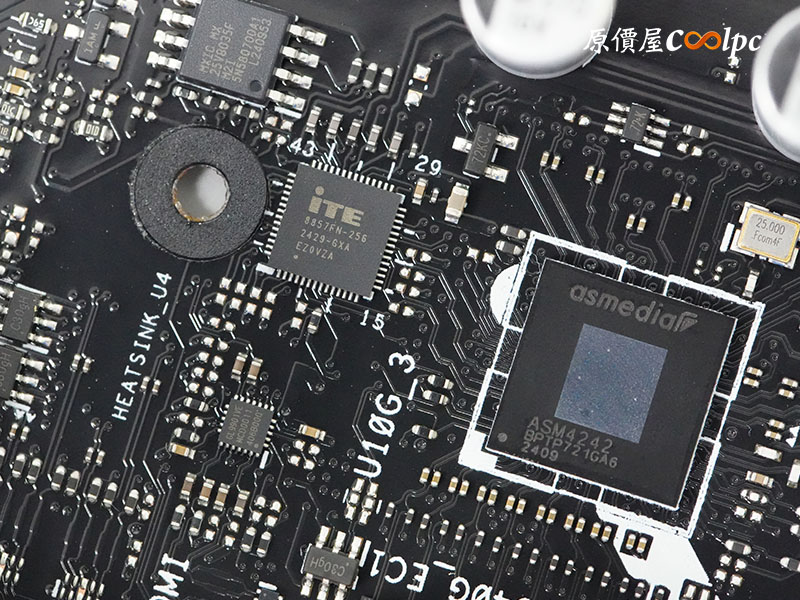

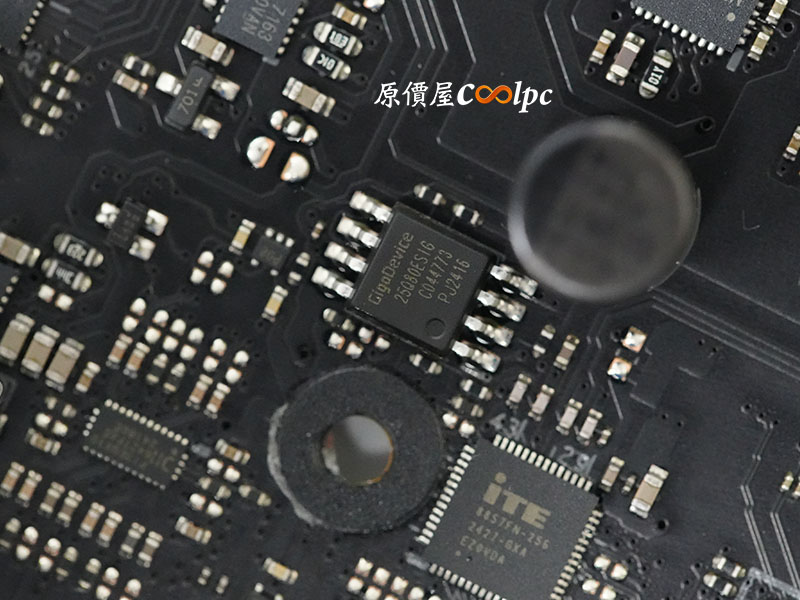

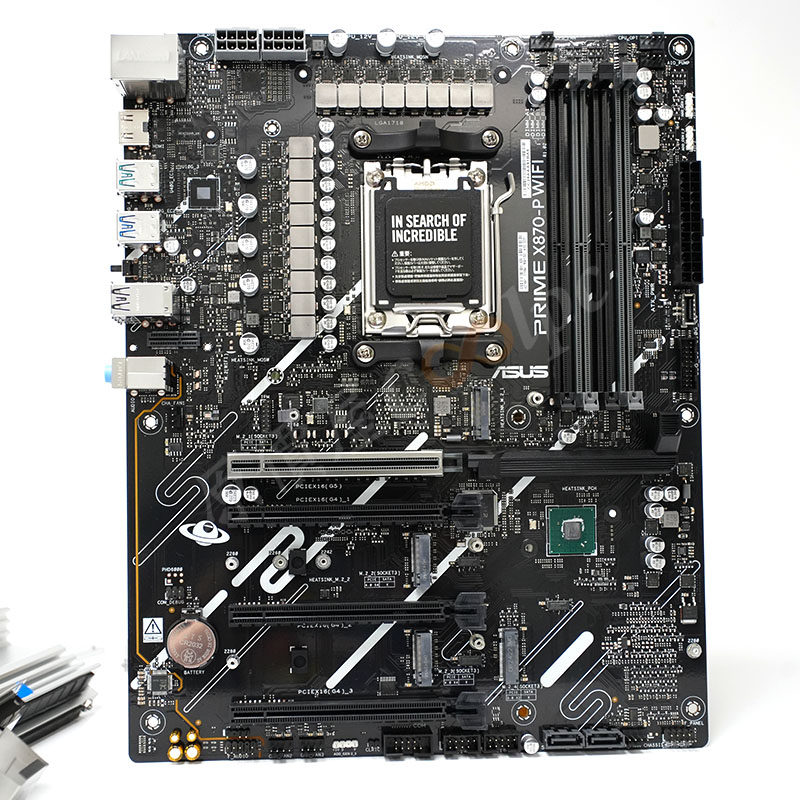

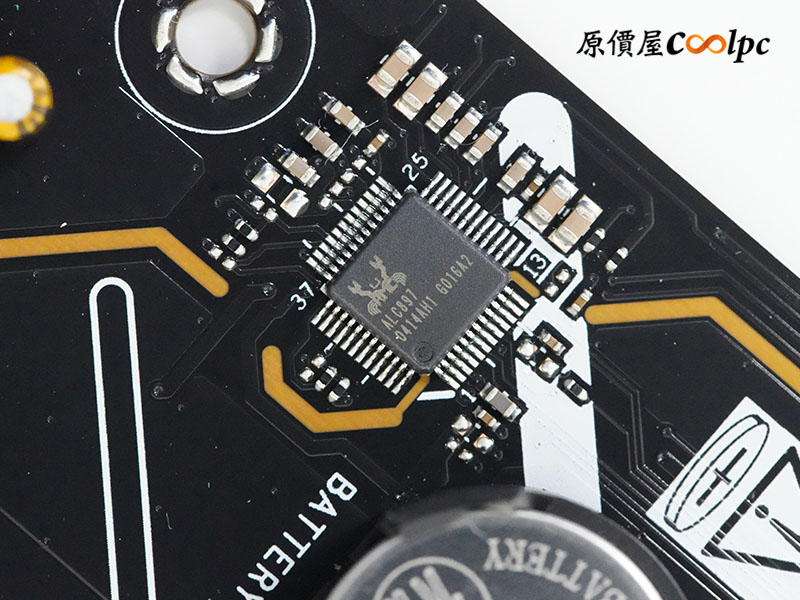

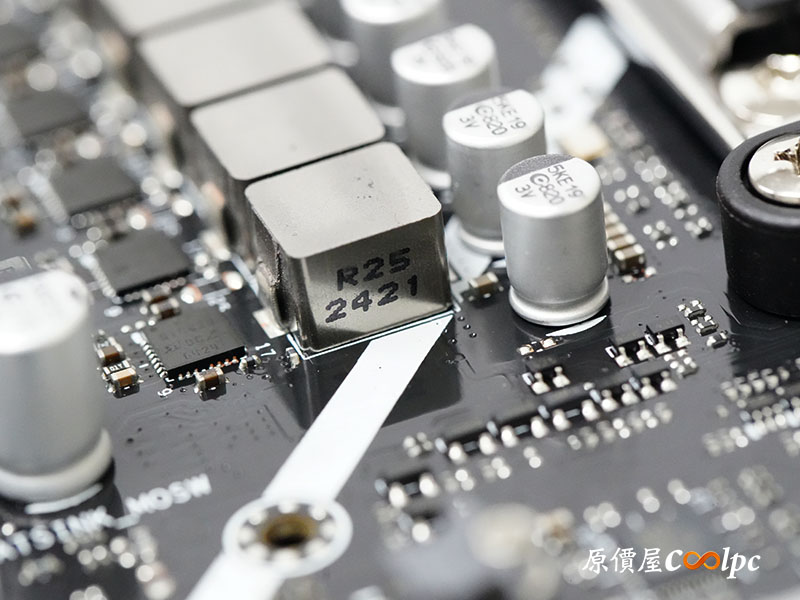

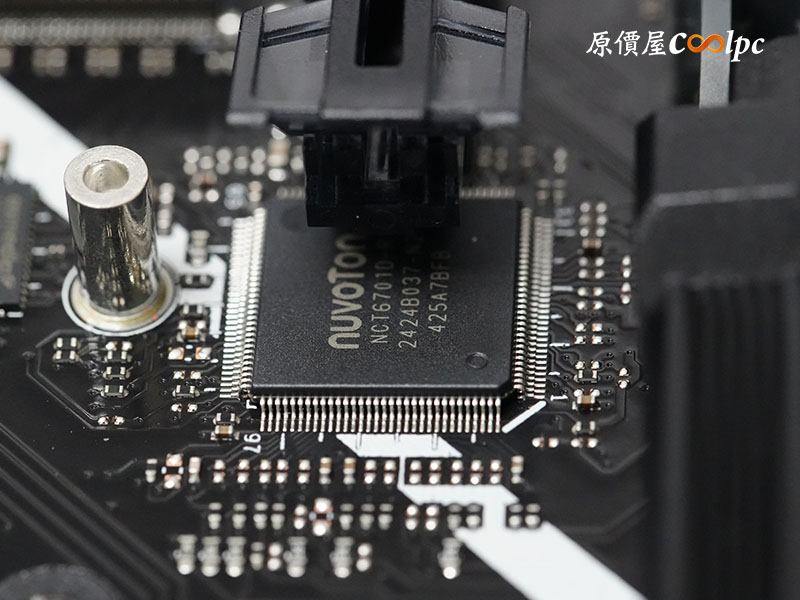

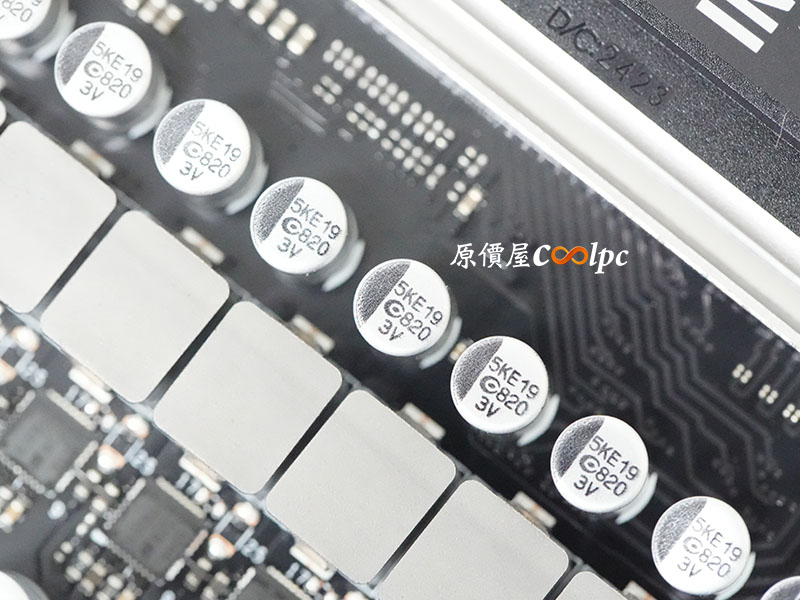

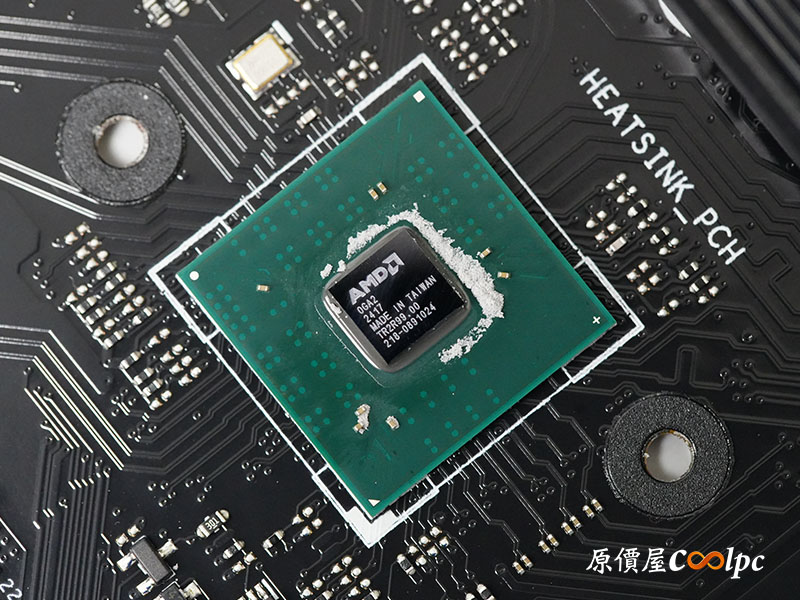

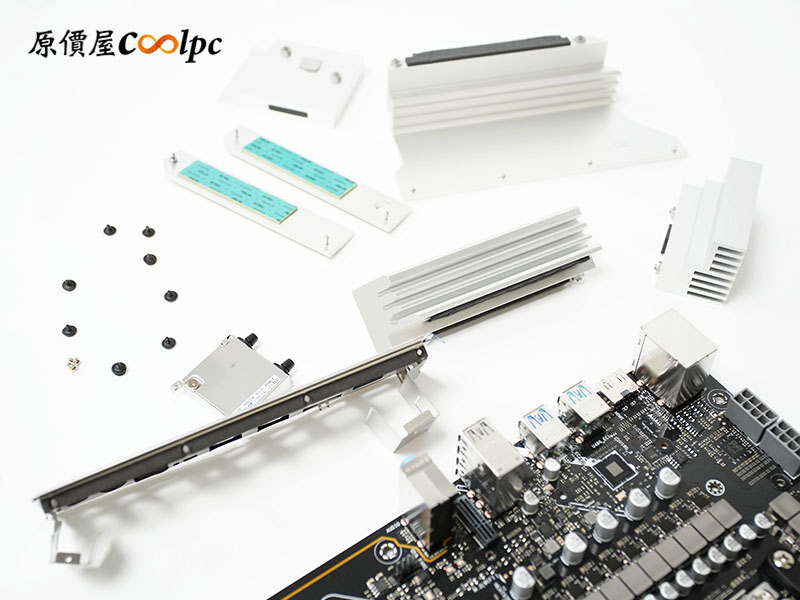

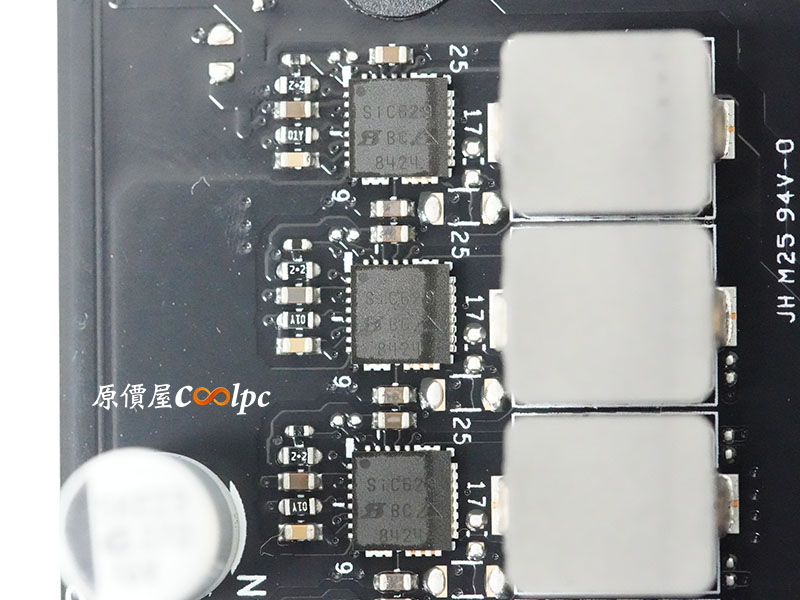

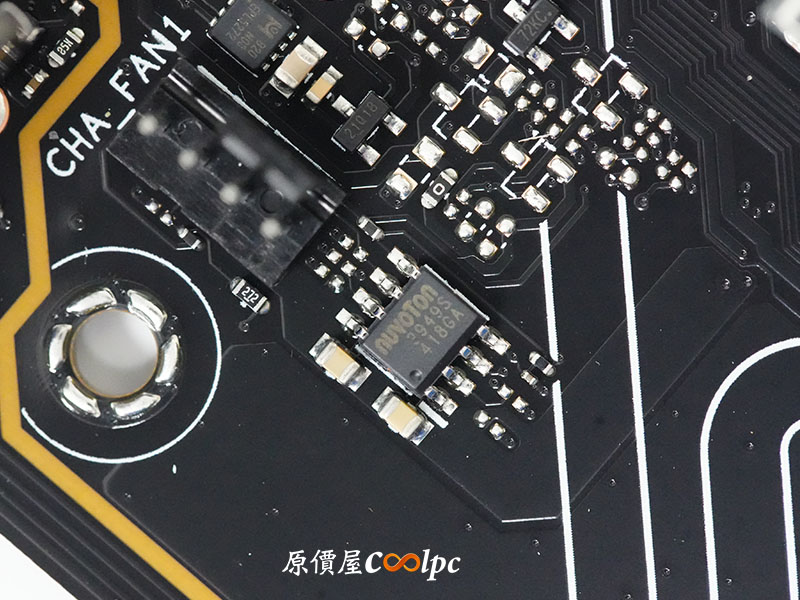

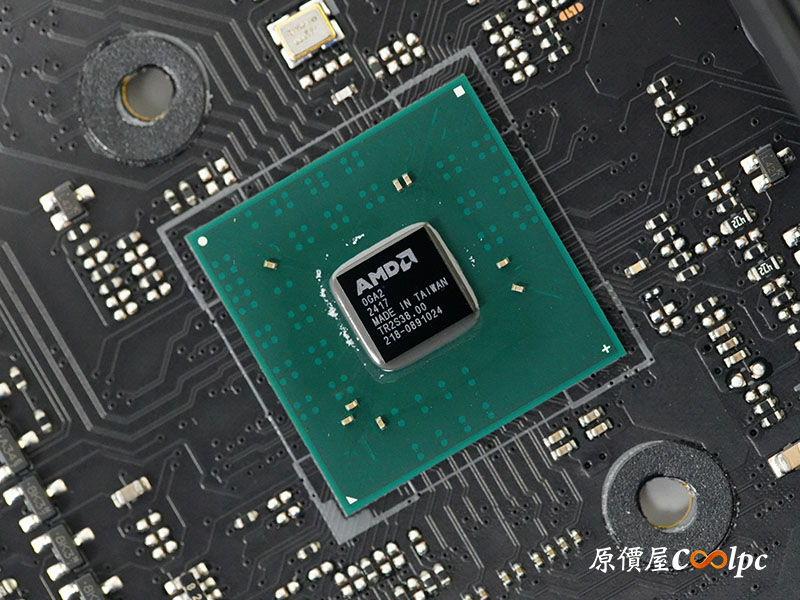

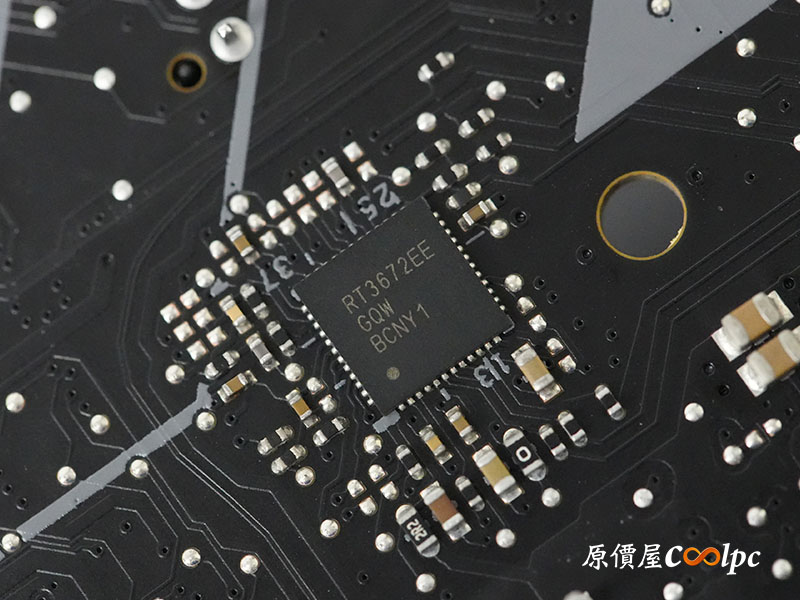

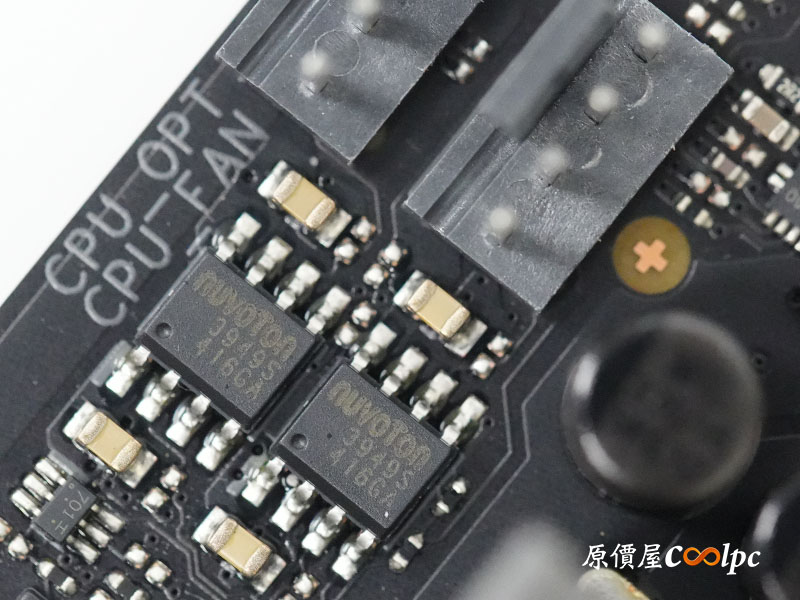

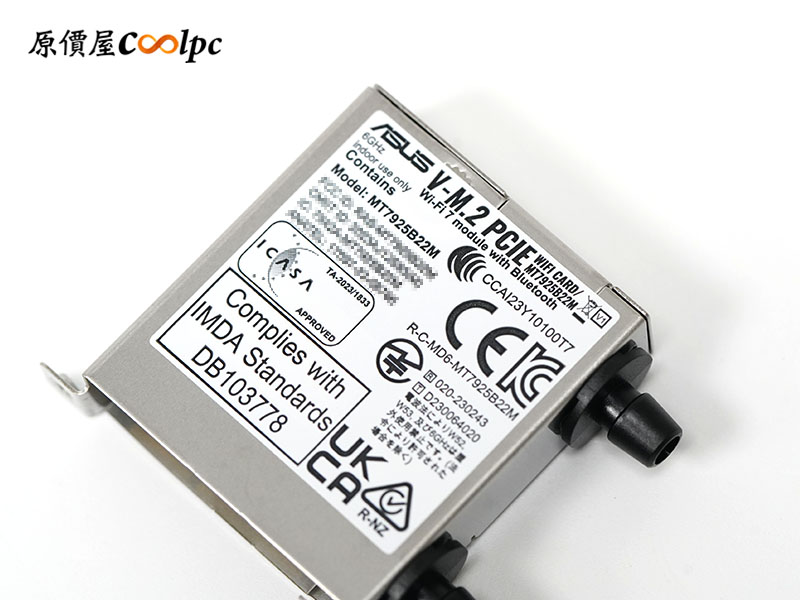

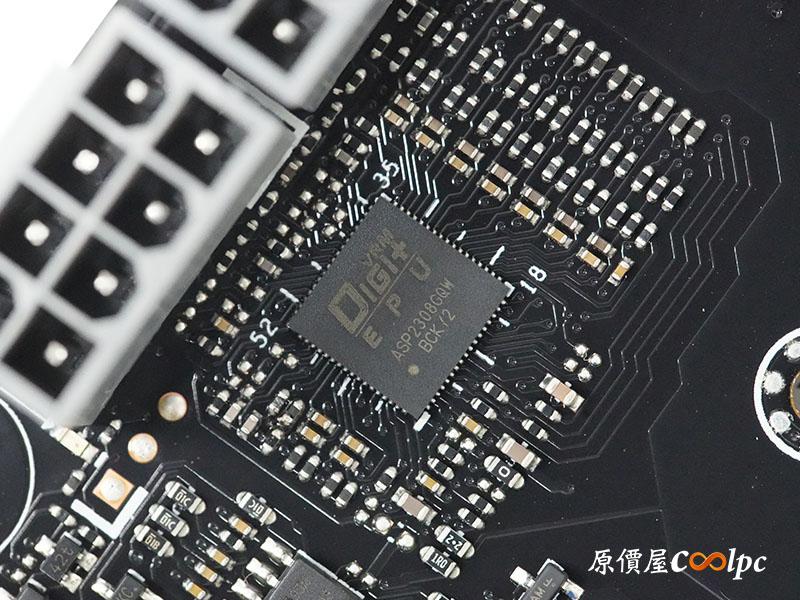

(點小圖放大)拆，都拆！Wi-Fi 7 網卡使用 MediaTek MT7925(MOL 2.9Gbps/160MHz)，IC 一樣來個特寫各位慢慢欣賞。

AMD X870/X870E 晶片組等級區分算是明確，從主機板資源配置設計便能略知一二，這三款主機板皆具備雙 USB4(40Gbps)介面，Wi-Fi 7(320/160MHz)，以及各種免螺絲 DIY 友善設計，AMD AM5 支援 Ryzen 9000/8000/7000 系列處理器、DDR5 雙通道記憶體(MAX:192GB)，超頻時脈最高達 8000+MT/s！華碩 ProArt X870E-Creator WiFi 專為創作者而生，額外支援 ProArt Creator Hub 搭配 Pantone 色彩管理公用程式，而 TUF GAMING X870-PLUS WIFI 象徵著軍規級別，強調長時間運作的耐用性及高強度遊戲環境需求，支援 AI 超頻、AI 散熱 II、AI 網路 II 全方位人工智慧技術！最後是 PRIME X870-P WIFI-CSM 主機板，採用 14+2+1 相供電，適合一般家用及中小企業，和 ProArt 一樣支援 ASUS Control Center Express 集中管理系統，雖說 X870/X870E 的優點很突兀，但缺點也很明顯，部分插槽資源共用，並縮減了 SATA Port，不過這對於追求新科技的頂尖玩家其實是一件好事…把資源運用在對的地方！擴充性在此就不多贅述啦…售價尚未出爐，主機板將在 9/30 上市開賣，有興趣的朋友屆時再注意原價屋動態囉！
