【開箱】ATX3.0 & PCIe 5.0 原生的最對味！全漢Hydro PTM PRO/Hydro G PRO系列電源供應器。
NT$5,290 – NT$7,990
@2022/11/06 ,11:35為了避免轉接頭燒焦「臭灰搭」，還是建議買顆符合ATX3.0規範，有PCIe 5.0原生12VHPWR (12+4) Pin介面的電源供應器比較安心啦！這次原價屋帶來的全漢Hydro PTM PRO 1200W白金和Hydro G PRO 1000W金牌電源，這兩顆皆為全新的ATX3.0系列，主要是針對高階顯卡在最大負載時所產生的巨大峰值功耗，增加電源平臺高功率的峰值耐受性，在10%負載下，瞬間峰值功耗要能達到提高至額定功率200%，持續100μs，才能滿足高階顯卡用電需求，採用主流APFC、LLC諧振、同步整流、DC to DC架構設計，搭配上全模組化扁線材、風扇溫控開關和多重安全保護機制，並且還有獨家工業級防潮、防塵、防鏽的塗層技術，確保嚴峻環境下也能安心使用，加上十年保固加持，經得起時間考驗啦！都買得起RTX4000系列高端顯示卡了，電源供應器就別省啦！現在讓我們一起來看看他們的開箱吧。
‧全漢Hydro PTM PRO 1200W 白金認證 / ATX3.0 & PCIe 5.0 電源詳細開箱介紹
‧全漢Hydro G PRO 1000W金牌認證 / ATX3.0 & PCIe 5.0 電源詳細開箱介紹

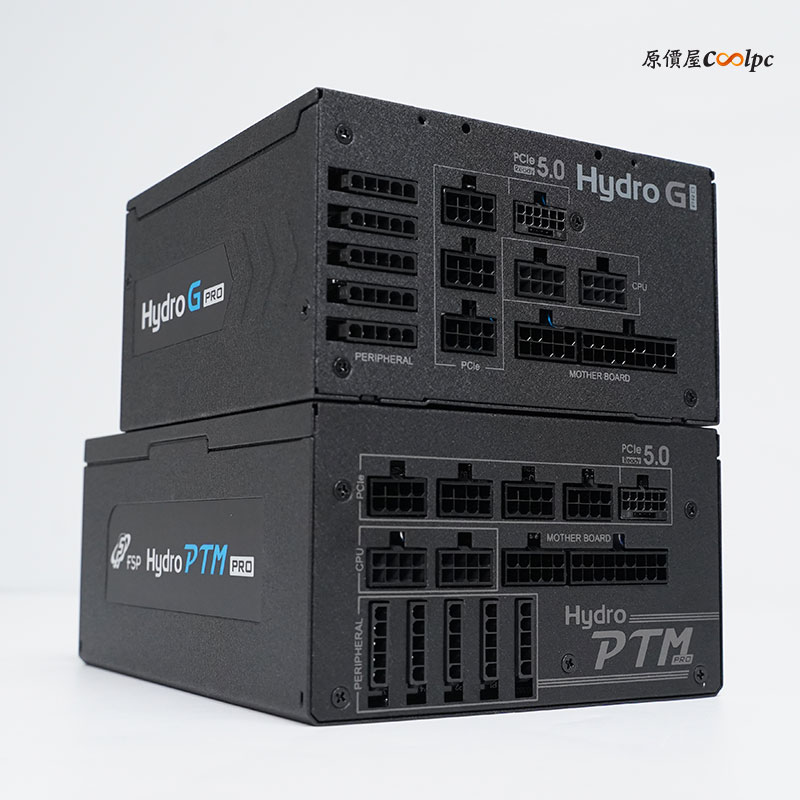

全漢Hydro G PRO 1000W金牌和Hydro PTM PRO 1200W 白金電源供應器，這兩顆皆為最新ATX3.0、PCIe 5.0介面，能夠滿足NVIDIA RTX 4000系列顯卡用電所需，加上原生線材，不用擔心轉接線材有30次安裝壽命和燒焦問題。
全漢Hydro PTM PRO 1200W 白金認證 ATX3.0 & PCIe 5.0 電源供應器

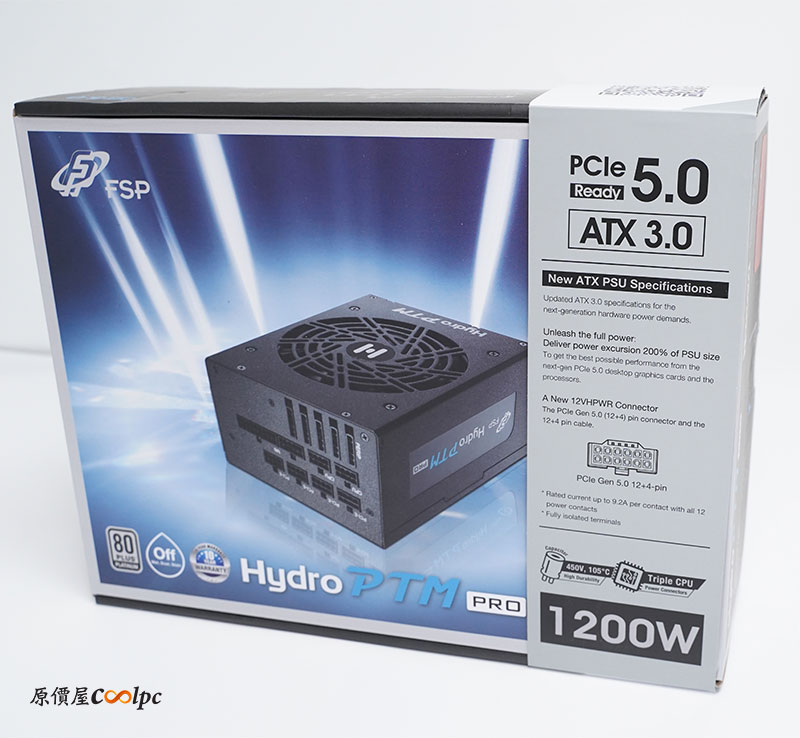

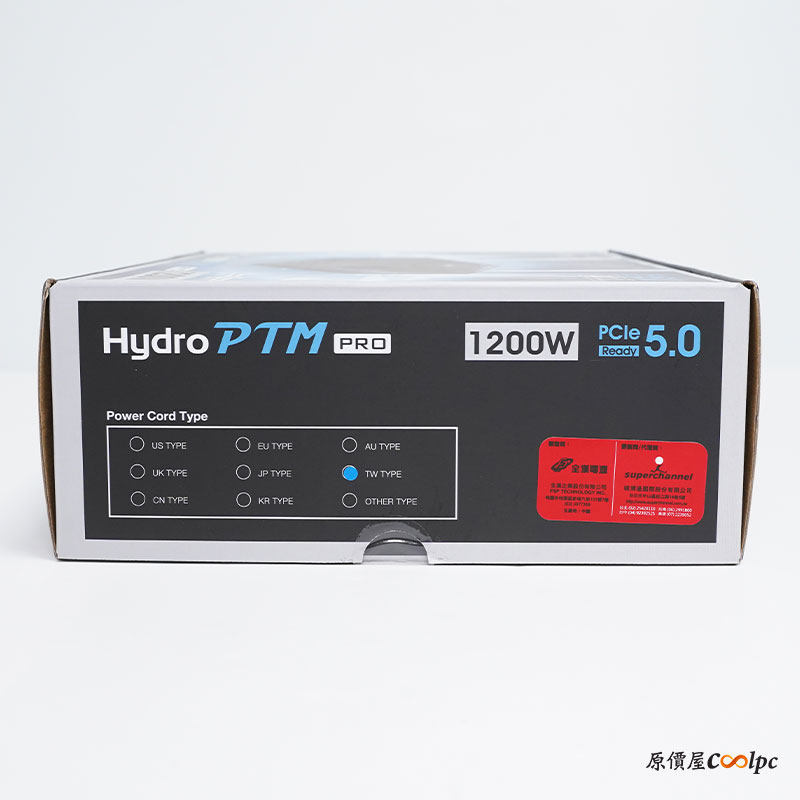

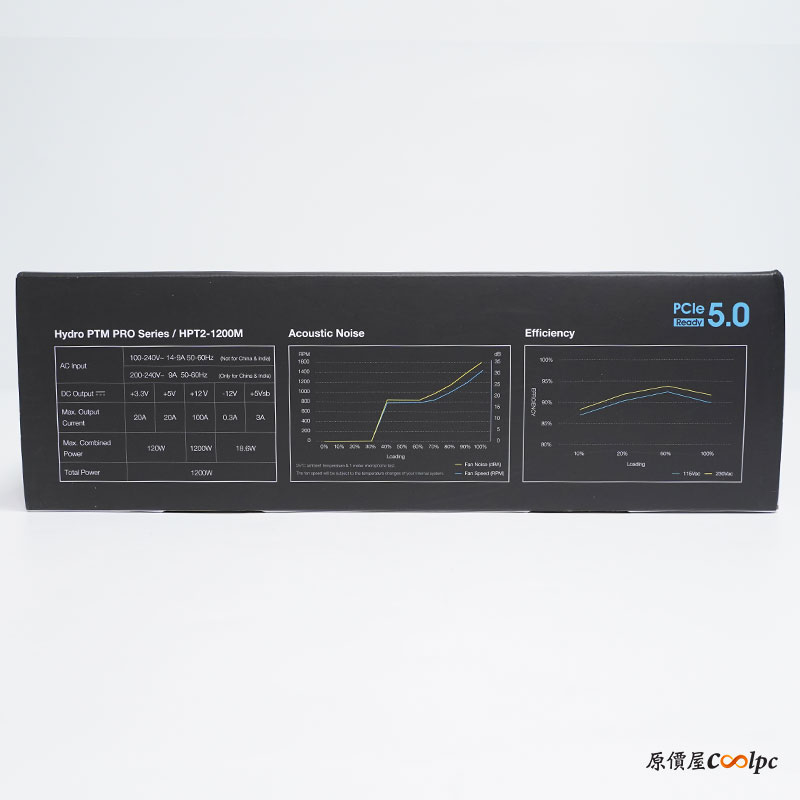

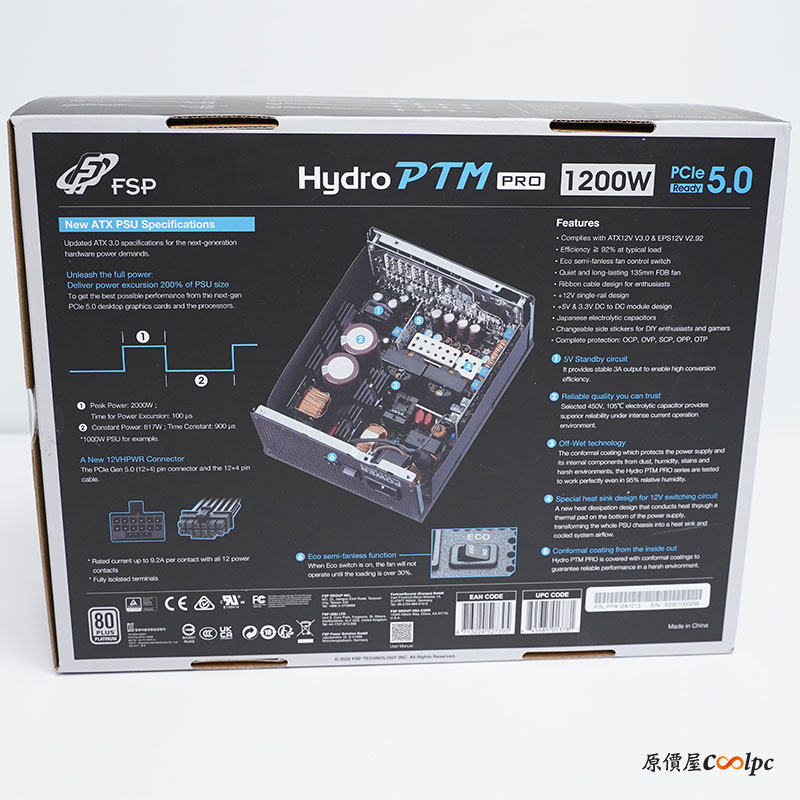

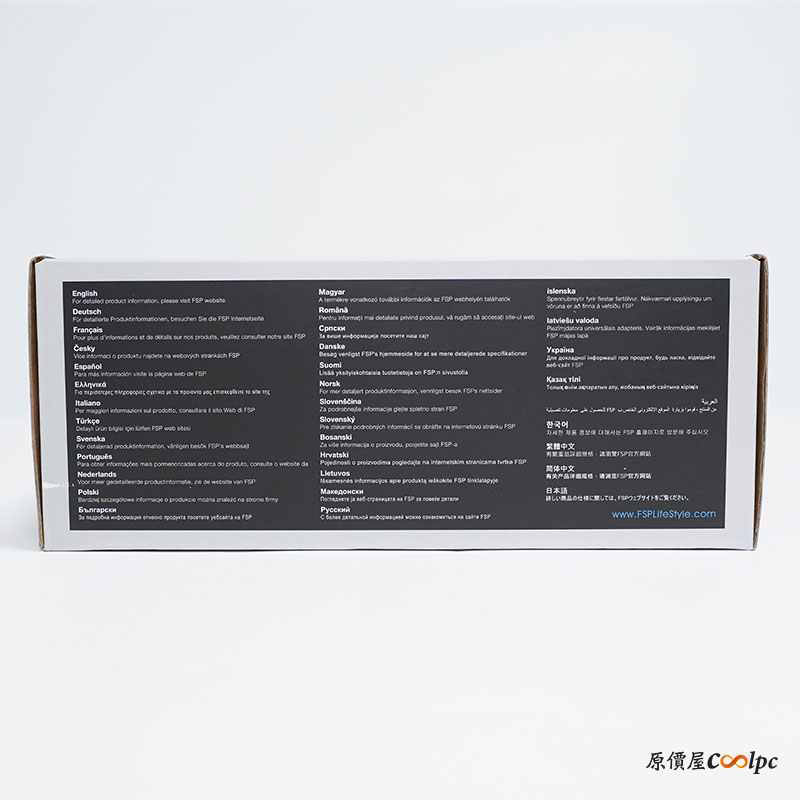

那我們就先從全漢Hydro PTM PRO 1200W 白金認證電源開始介紹囉！只要是新的規格外盒上會有一條新ATX電源規格，像是提供200%超載瞬間輸出嚴苛規範，和原生的12VHPWR (12+4) Pin PCIe Gen 5.0接頭！還有獨家的工業級防潮塗層、溫控風扇開關功能，以及全模組化扁線材設計，OCP、OVP 、 SCP 、 OPP 、 OTP多重保護機制和十年安心保固。

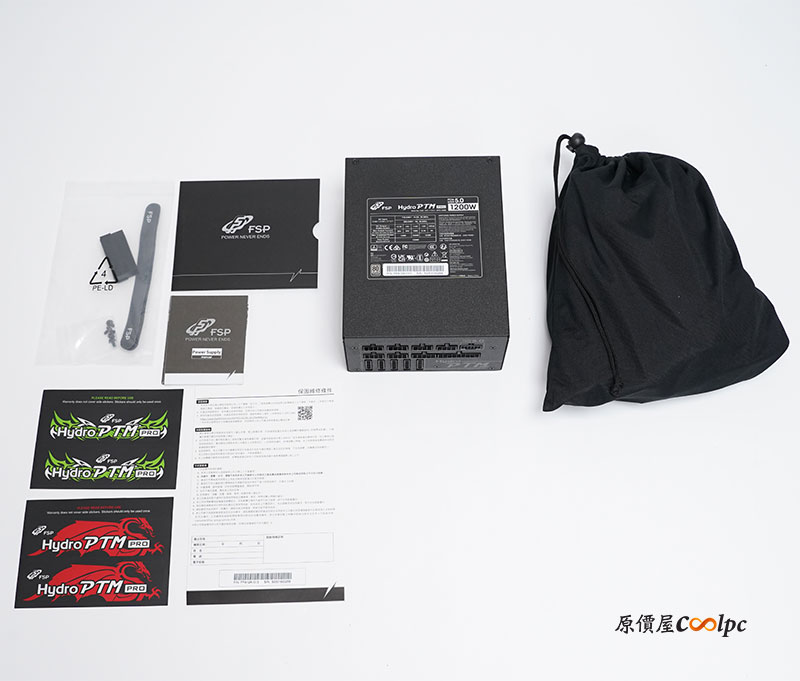

內部配件有短路啟動接頭、數條魔鬼氈、螺絲、說明書、保固卡、側面貼紙x2、電源供應器本體，以及線材。

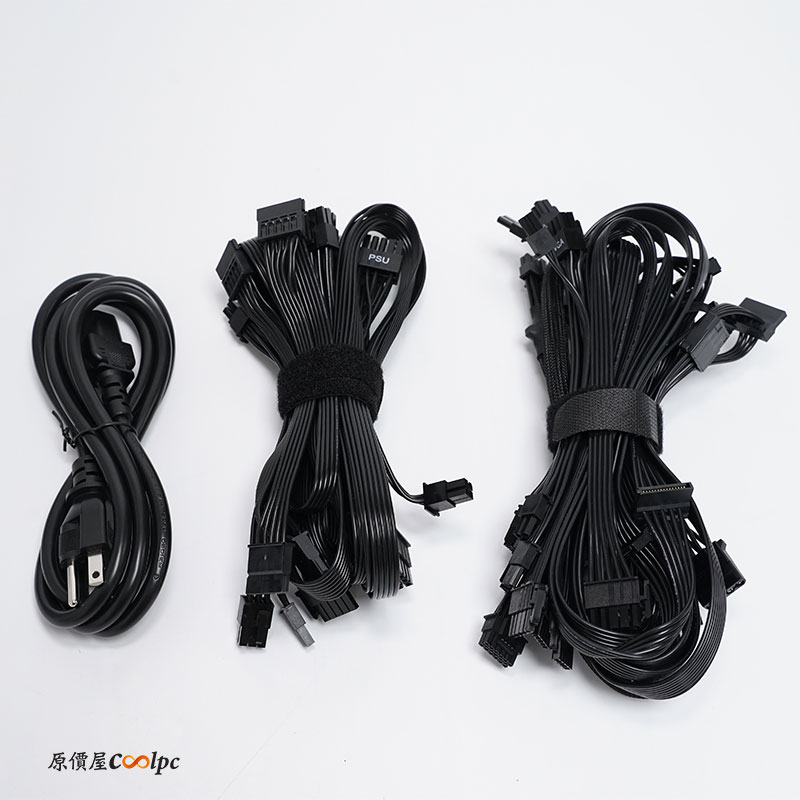

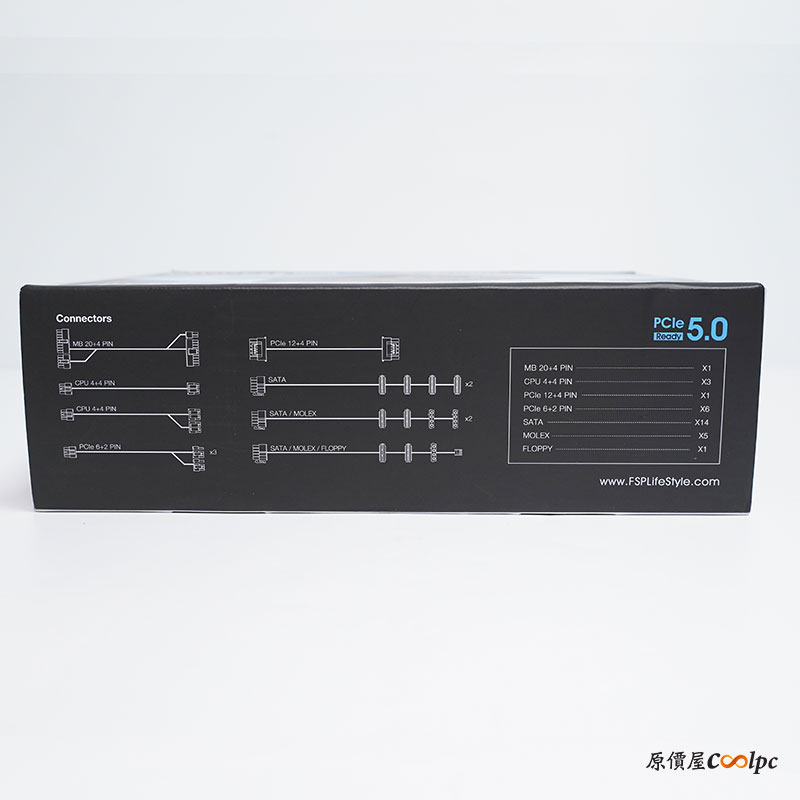

全模組化扁線材以及供電線材，提供線材如下。
1 x 20 + 4 -Pin主機板接頭
2 x 4 + 4-Pin ATX 12V 共3個接頭
3 x 6 + 2-Pin PCIE 共6個接頭
1 x 12+4 PCIE 12VHPWR接頭
2 x SATA接頭 共8個接頭
2 x SATA / MOLEX 接頭 共4個SATA、4個MOLEX
1 x SATA / MOLEX / FLOPPY接頭 共2個SATA、1個MOLEX、1個FLOPPY

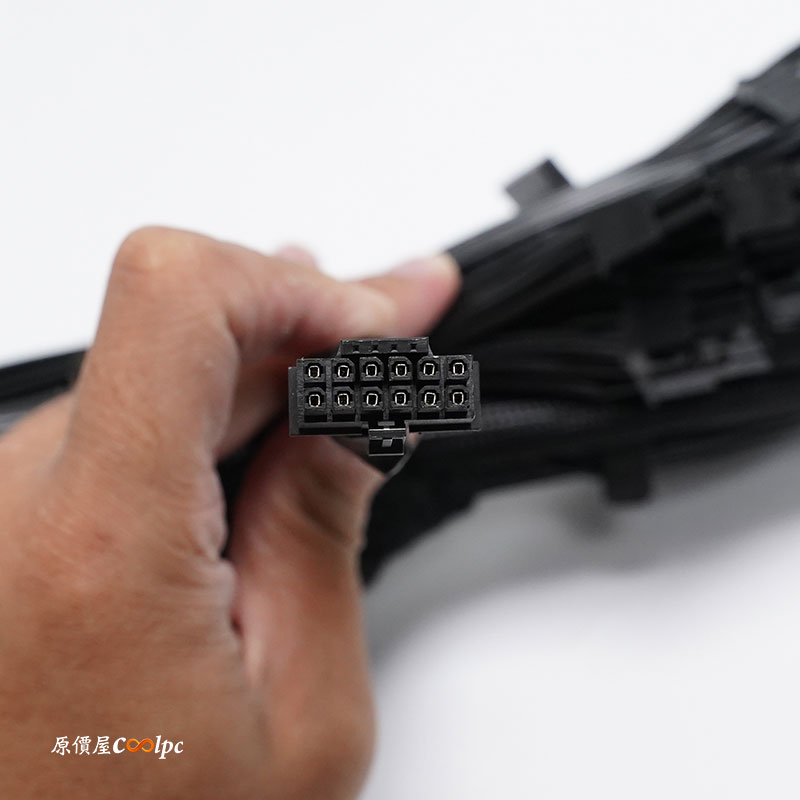

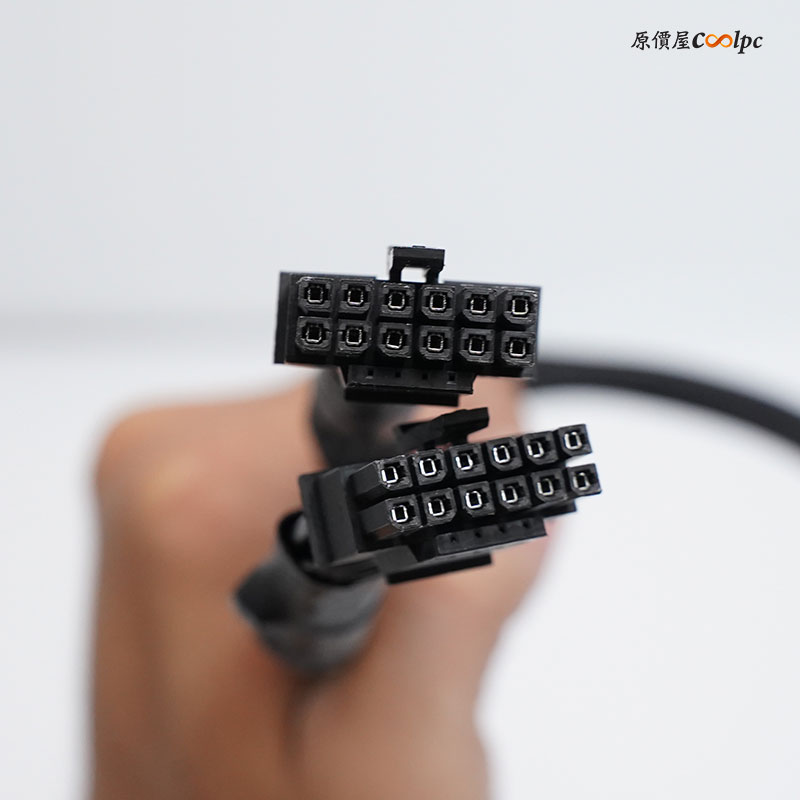

這條原生的12VHPWR線材提供單條最大600瓦的輸出，所有12個電源觸點的額定電流高達9.2A！採用獨立端子，線材皆為16AWG，符合PCIe Gen 5 供電介面規格！另外官網也有建議線材安裝方法，建議安裝前可以看一下！(點我查看)

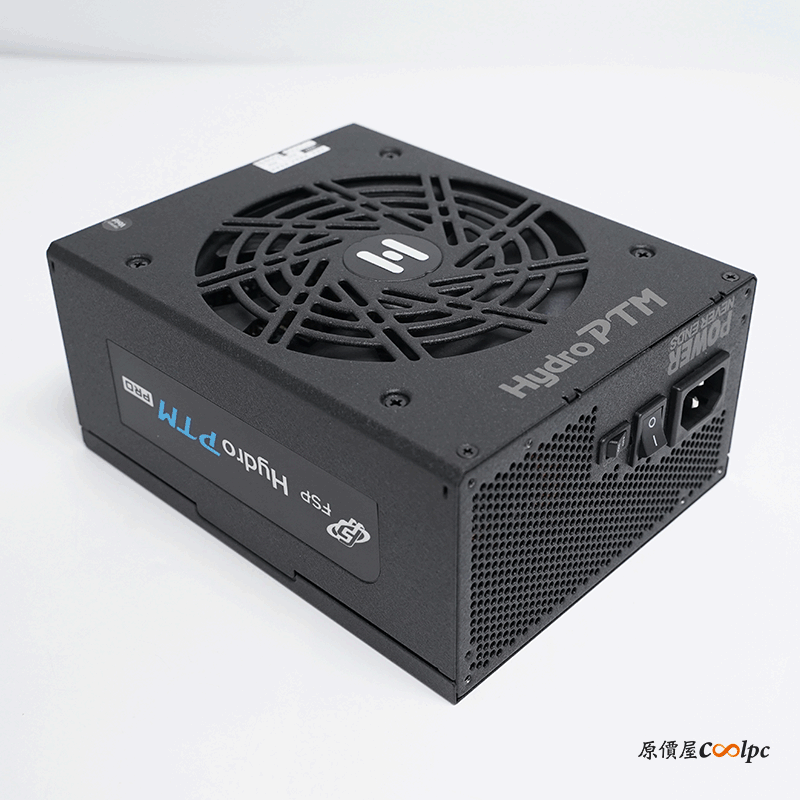

電源供應器外觀採用黑色霧面磨砂材質，線材皆為全模組化設計，兩側皆有FSP Hydro PTM PRO型號貼紙，內附紅色和綠色的貼紙可以讓你更換，電源供應器後方還有總電源開關和風扇自動停轉的開關，開啟省電模式，負載30%以下風扇將停止運轉達到靜音的效果。

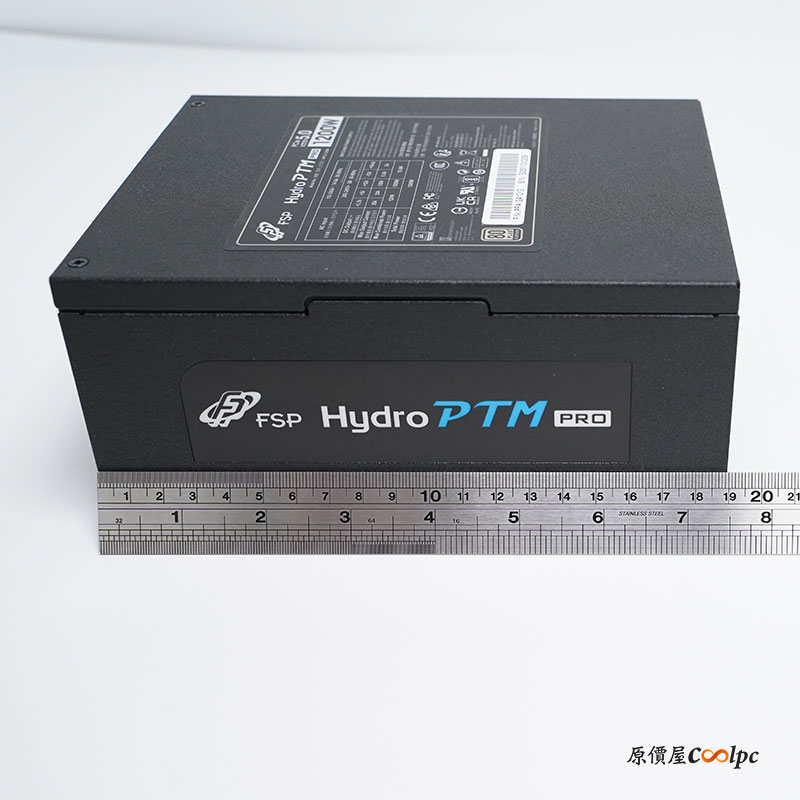

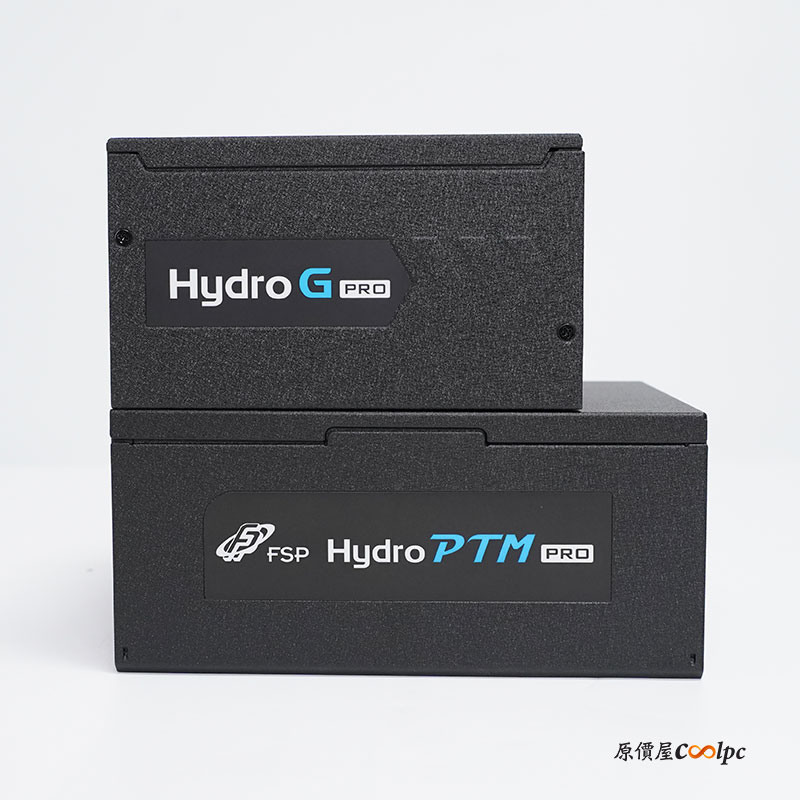

電源供應器的長度實際測量19公分，若你的機殼是標準的ATX、M-ATX規格，必須留意電源供應倉別能不能安裝的下唷，加上線材的話大約會需要25公分長度空間。

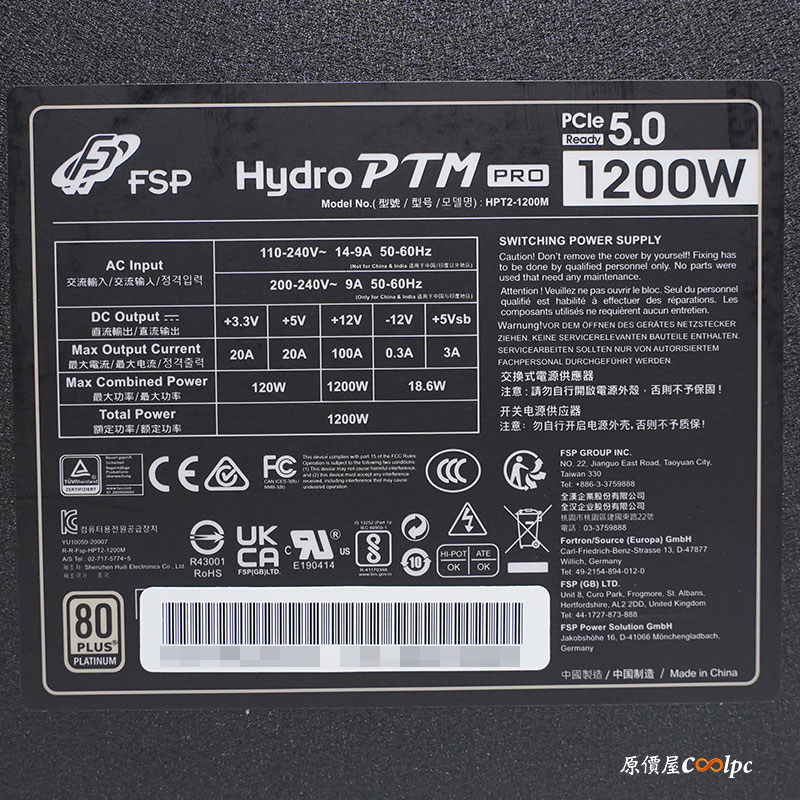

電源供應器上方的貼紙有產品名稱、型號、警告資訊、80PLUS白金牌認證(92%高效率轉換)、安規認證、製造產地、產品序號條碼，支援110~240V和200~240V電壓，單路12V輸出+12V提供100A，最高能夠輸出1200W，+3.3V及+5V提供20A，最高輸出120W，總輸出可達1200W，並且有符合ATX3.0電源要求規範(點我查看)。

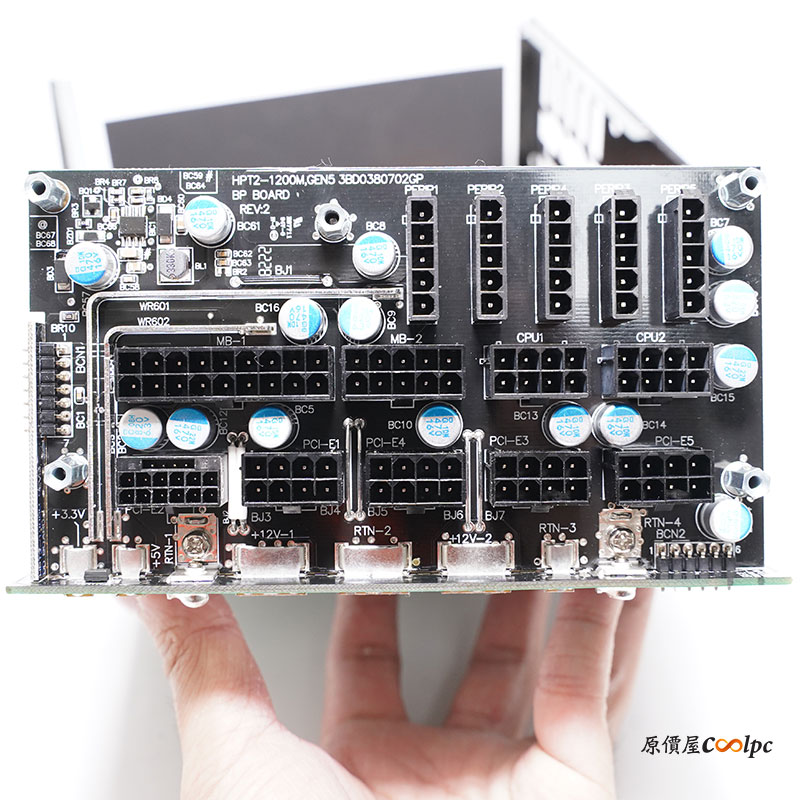

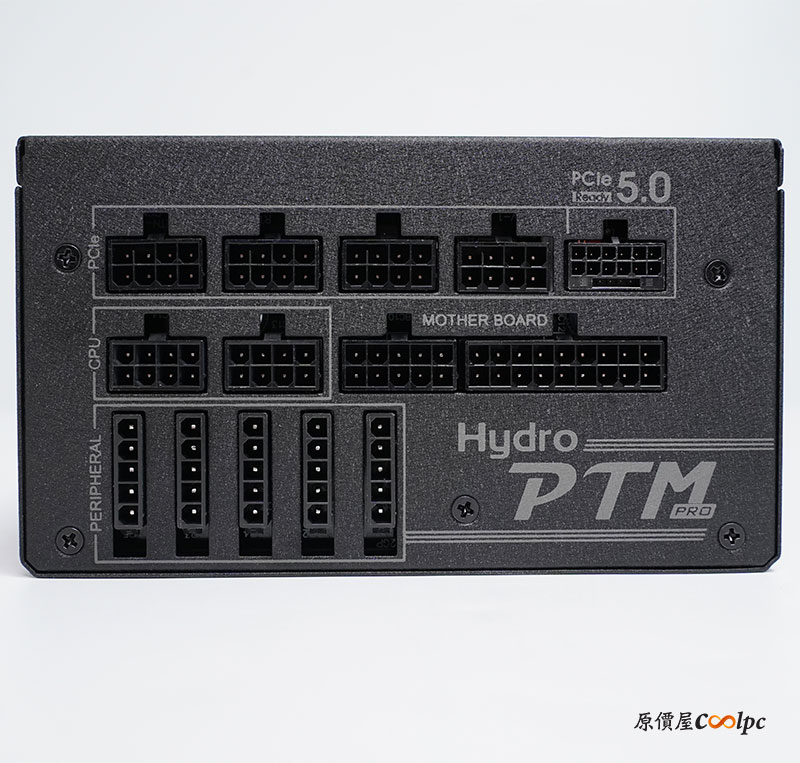

全模組化插槽內部的針腳全部皆為實心設計，最主要的是有PCIe 5.0 原生12VHPWR插座，一條線可以滿足顯卡最高600W的供電，舊式的顯卡插槽也有提供4個6+2 Pin，CPU供電也提供2組4+4 Pin，底下的Peripheral則是讓你安裝SATA / MOLEX 線材用的，

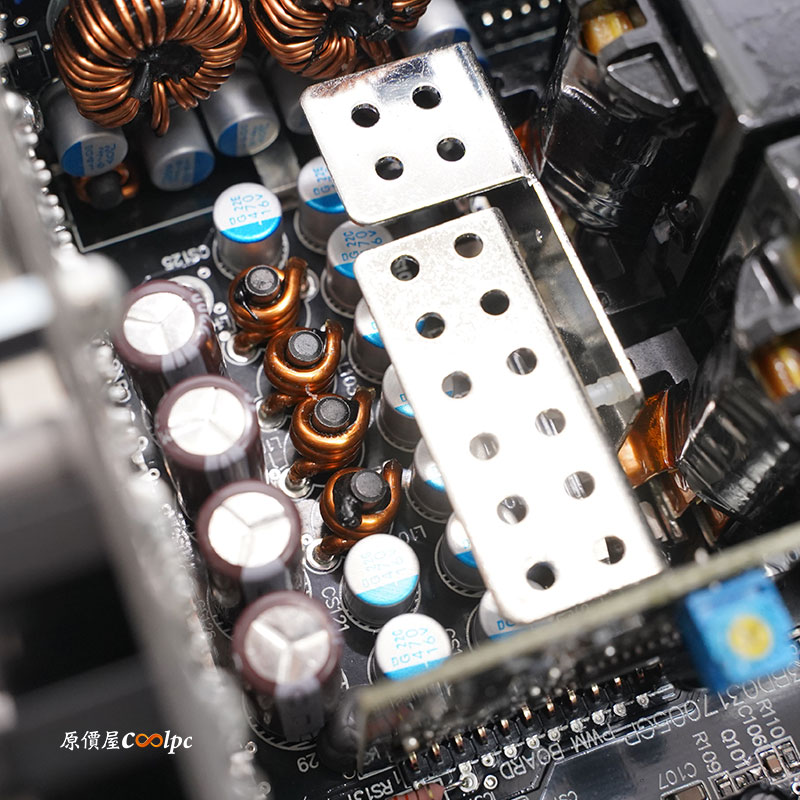

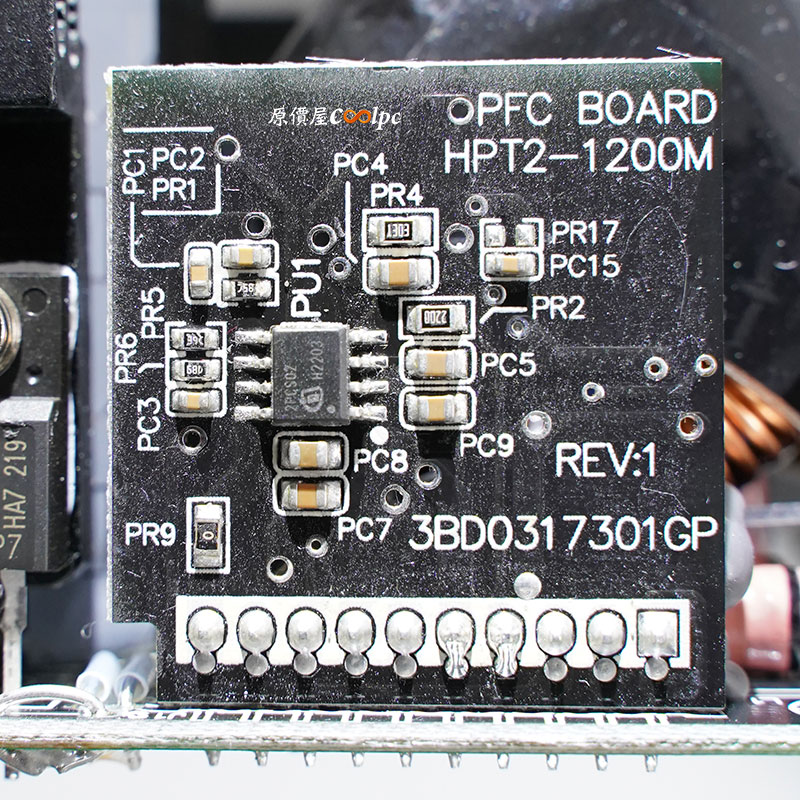

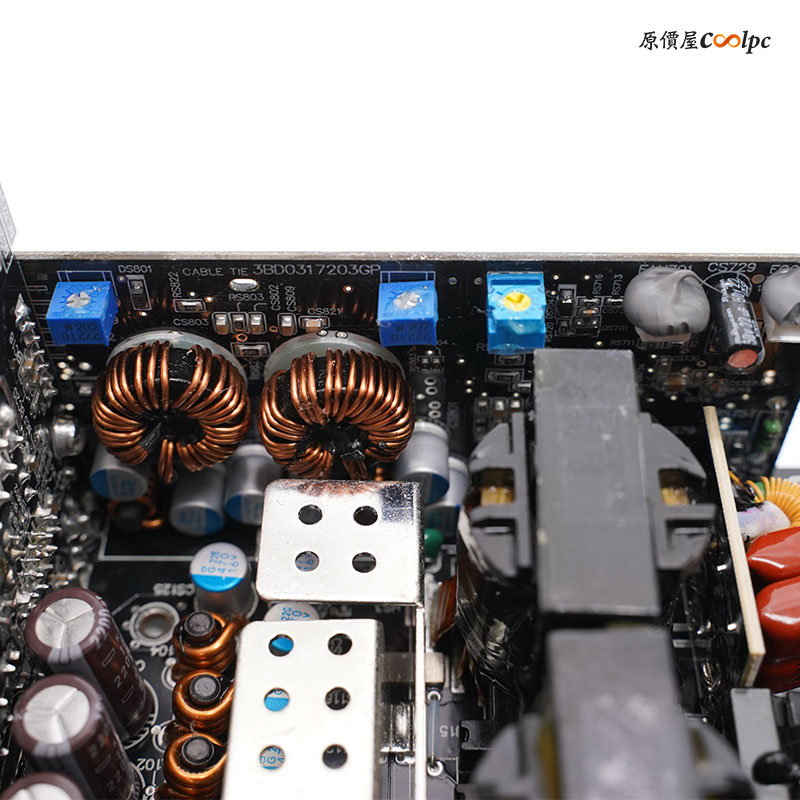

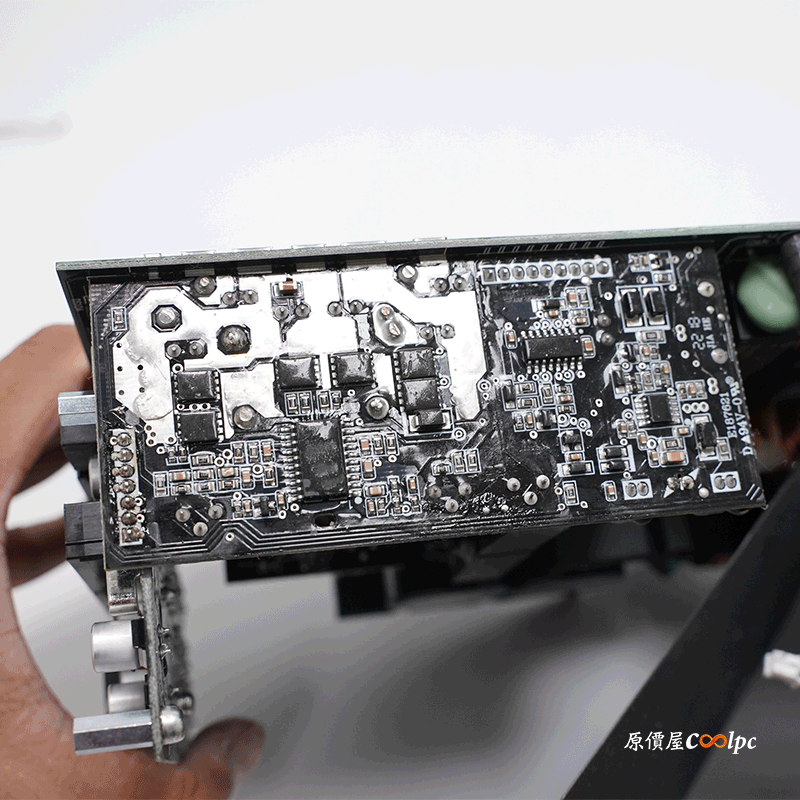

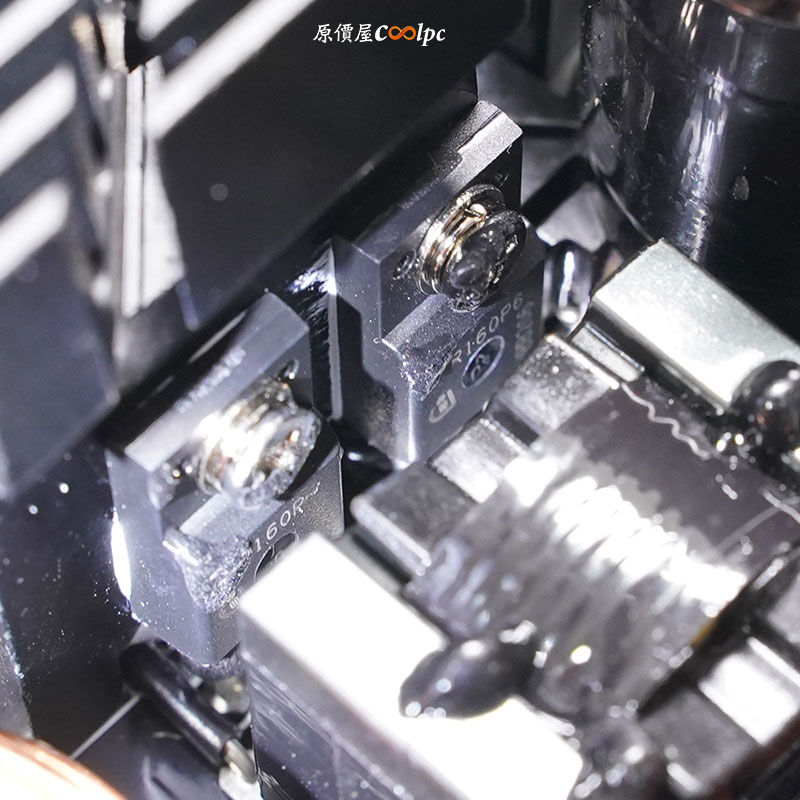

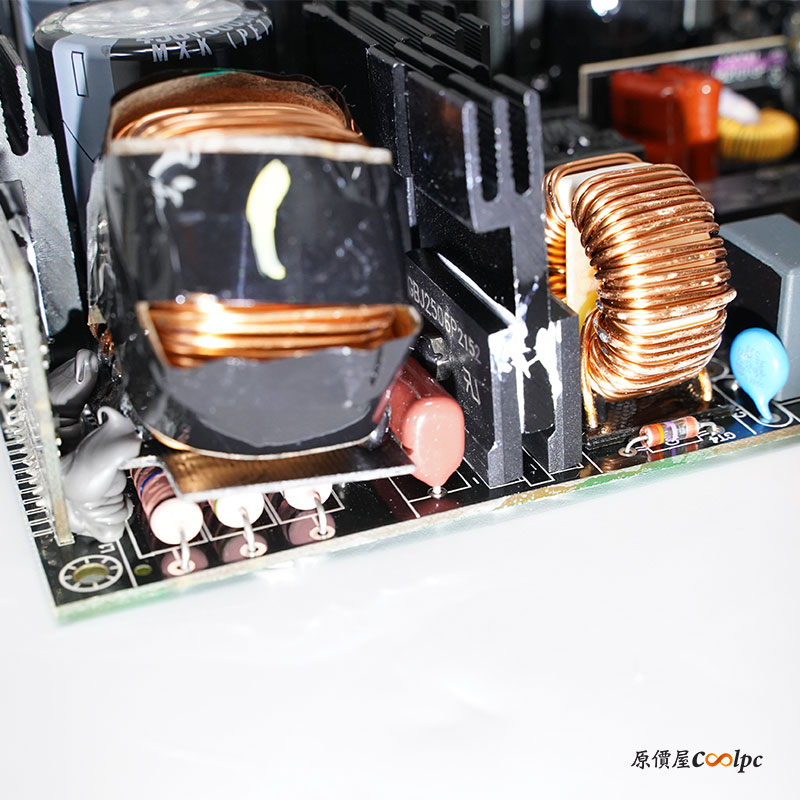

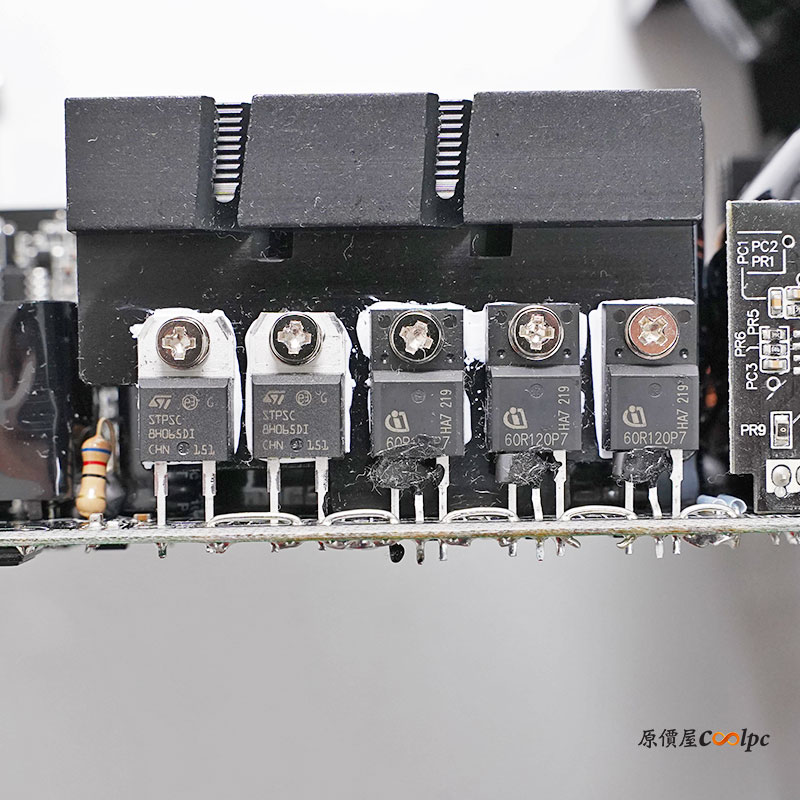

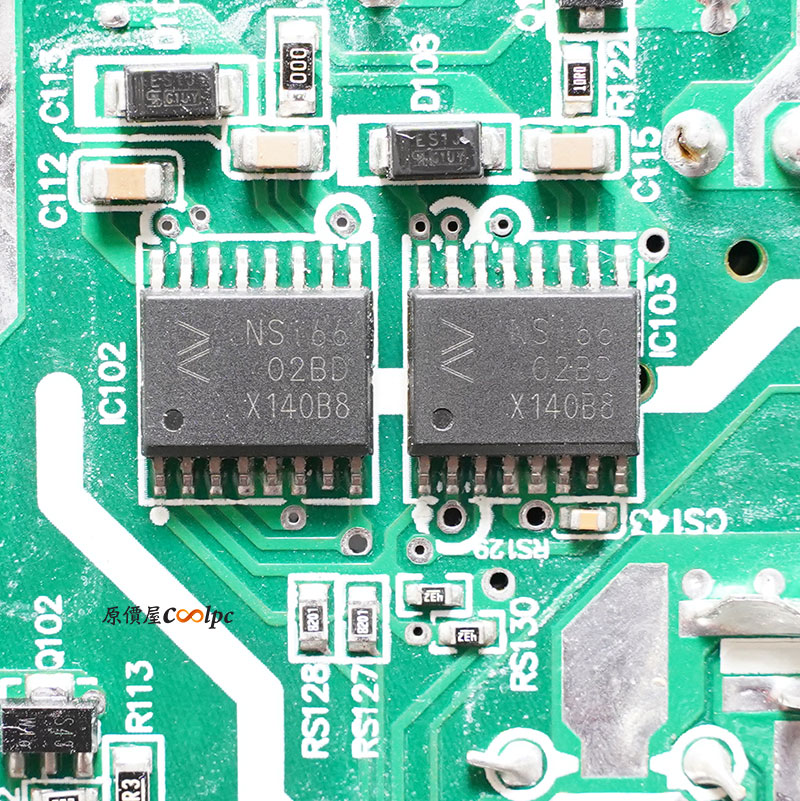

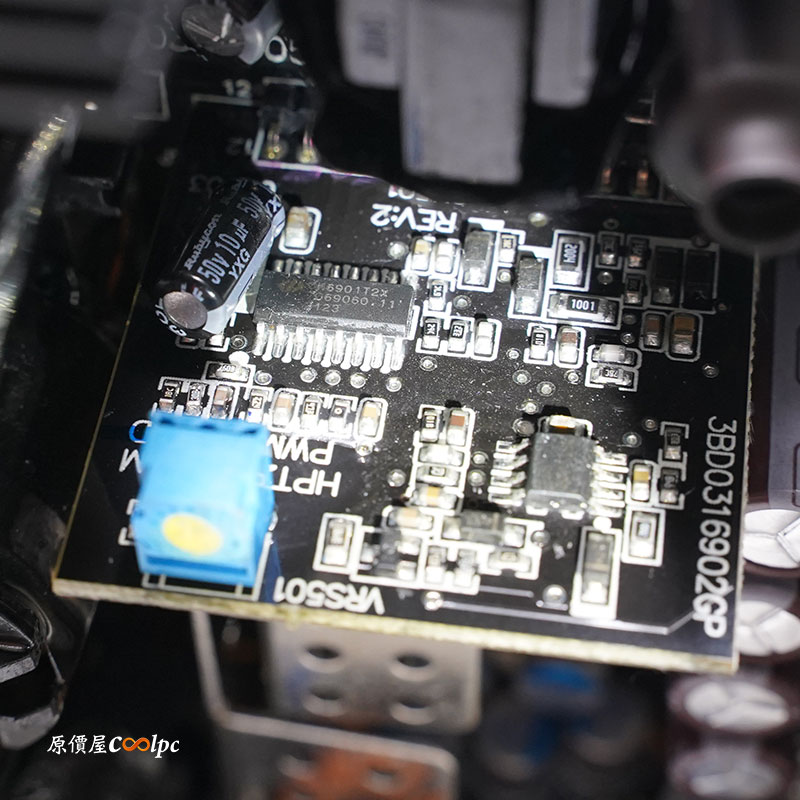

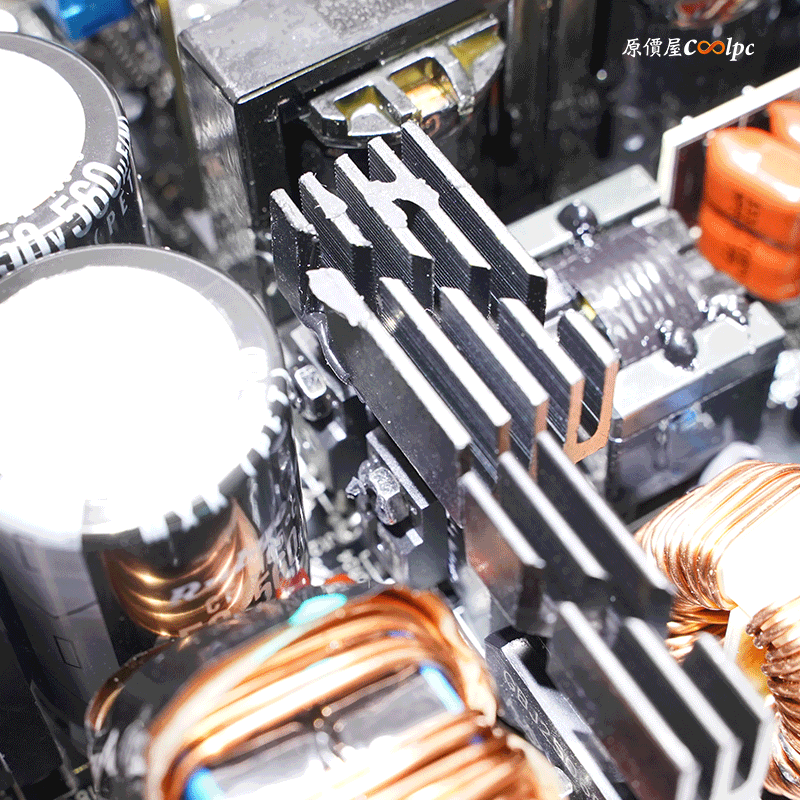

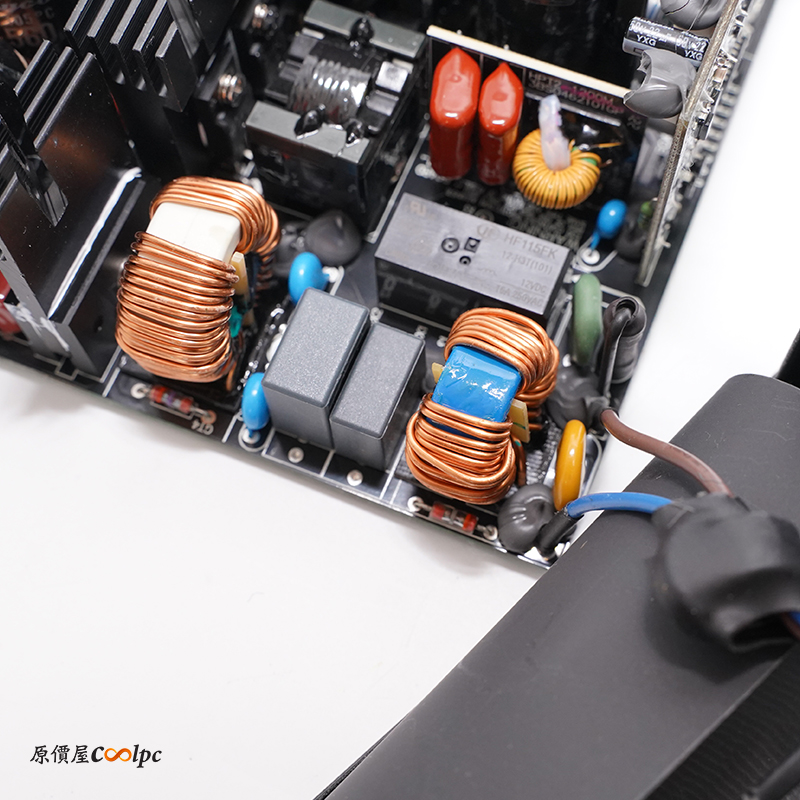

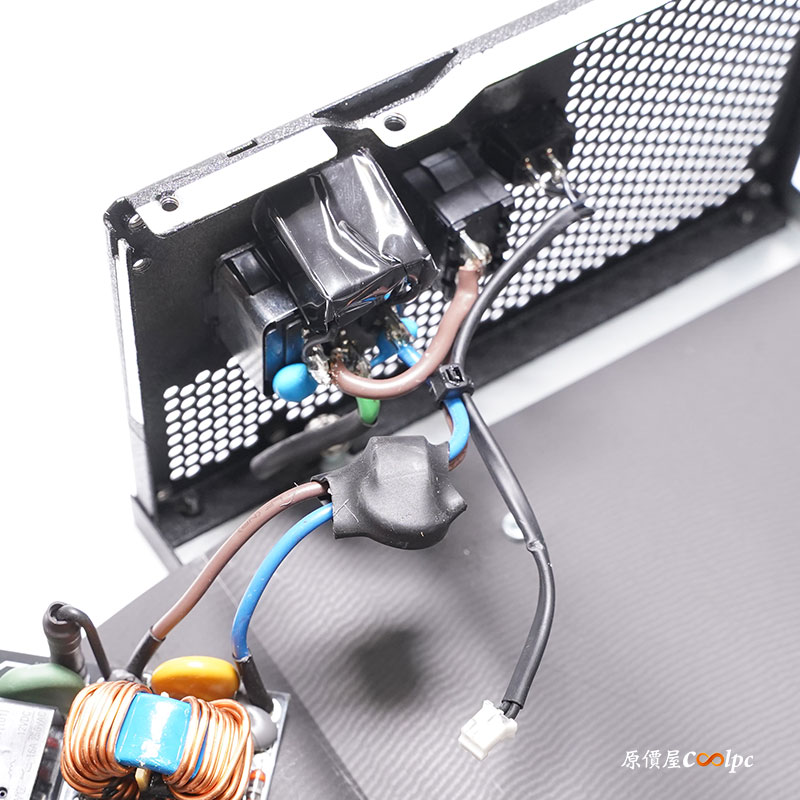

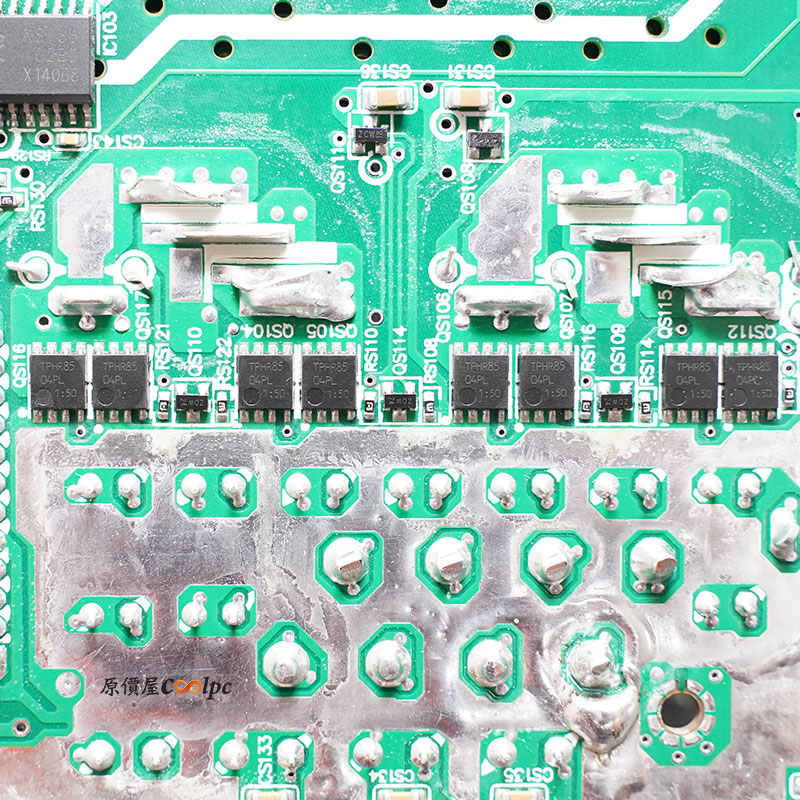

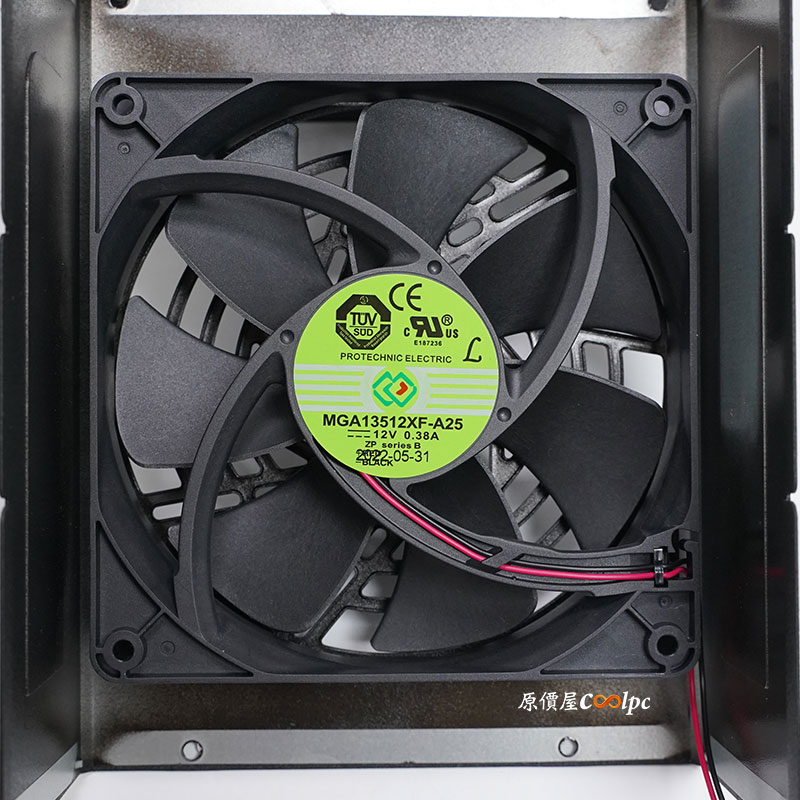

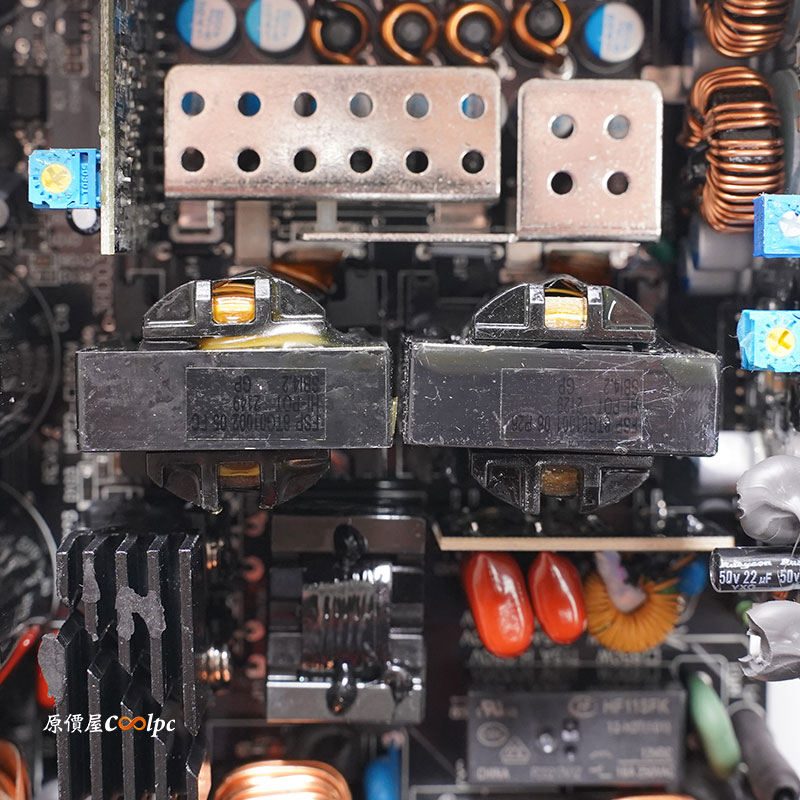

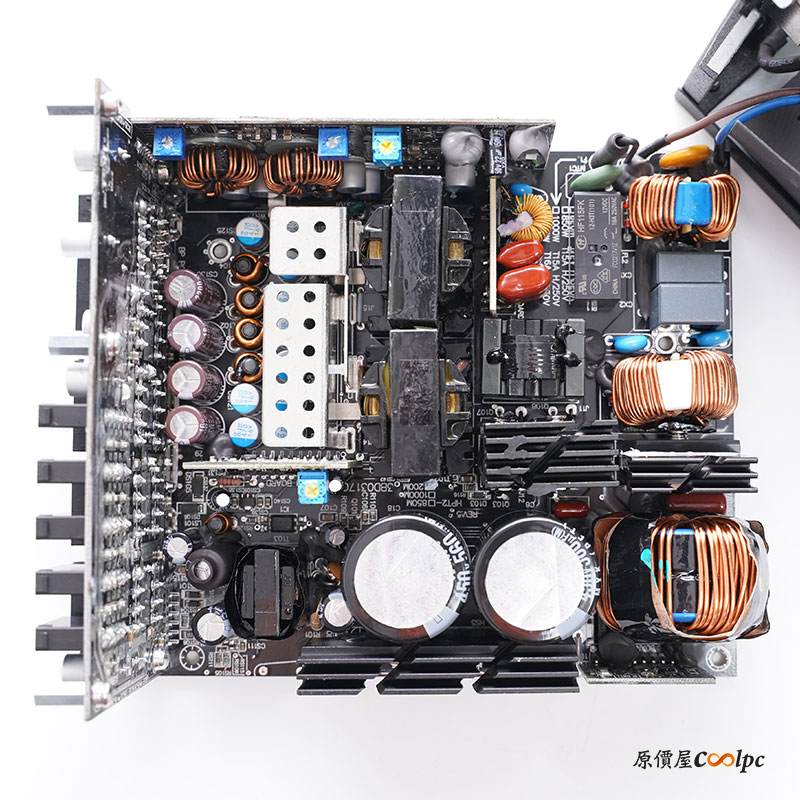

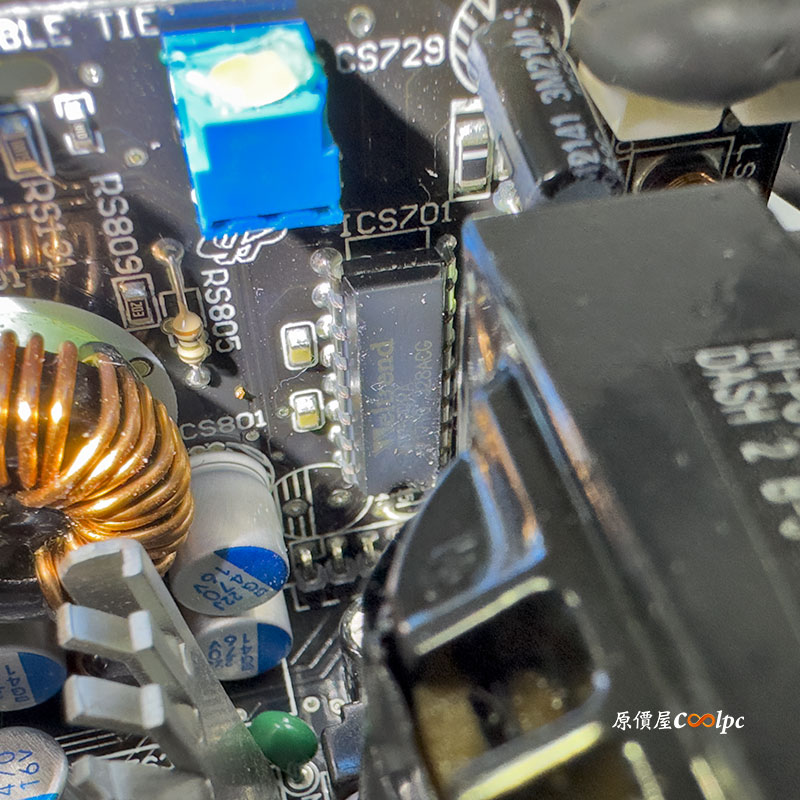

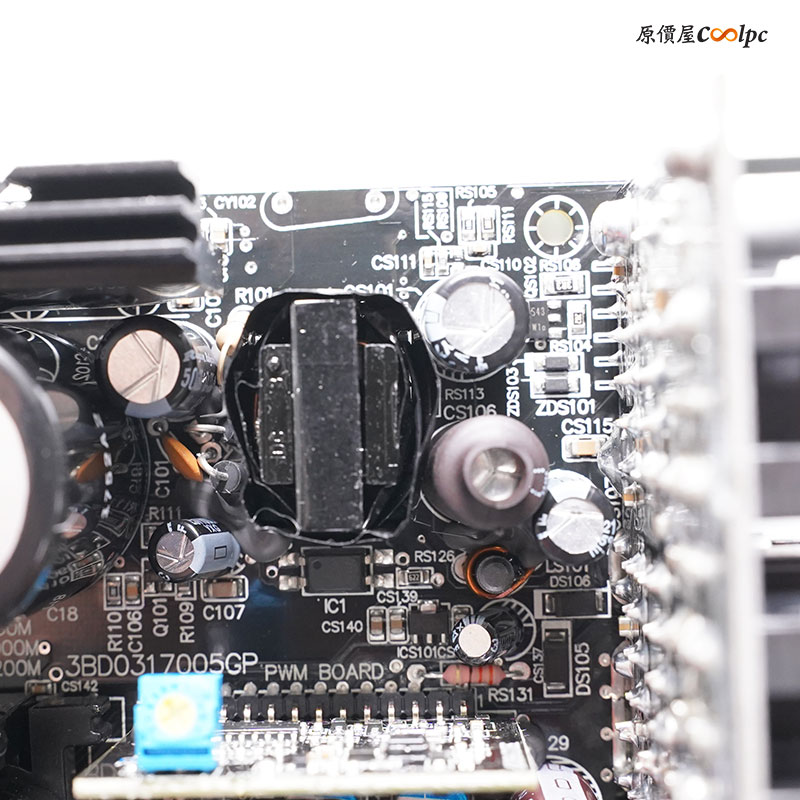

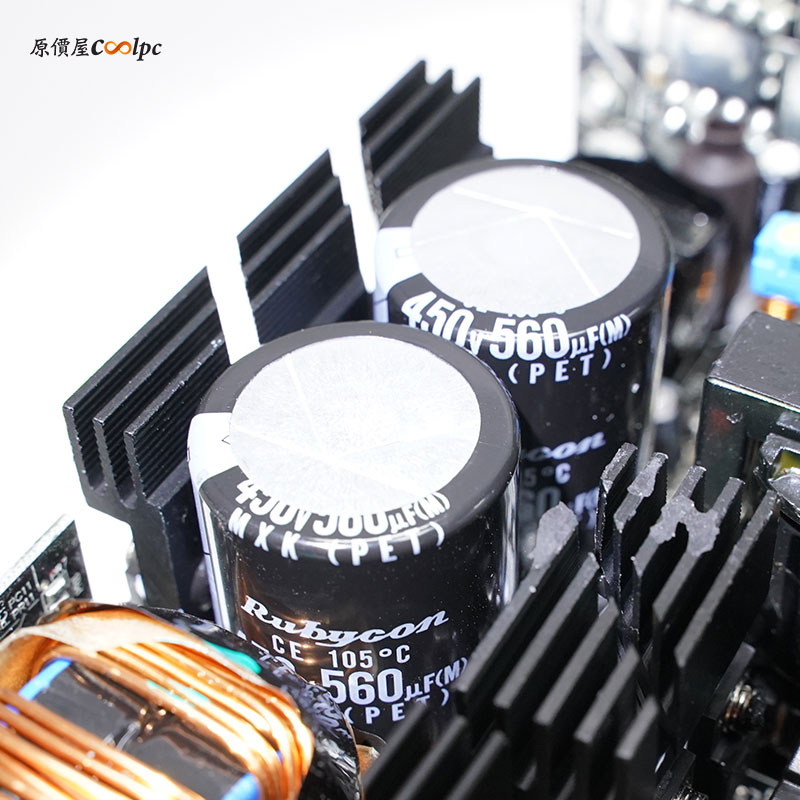

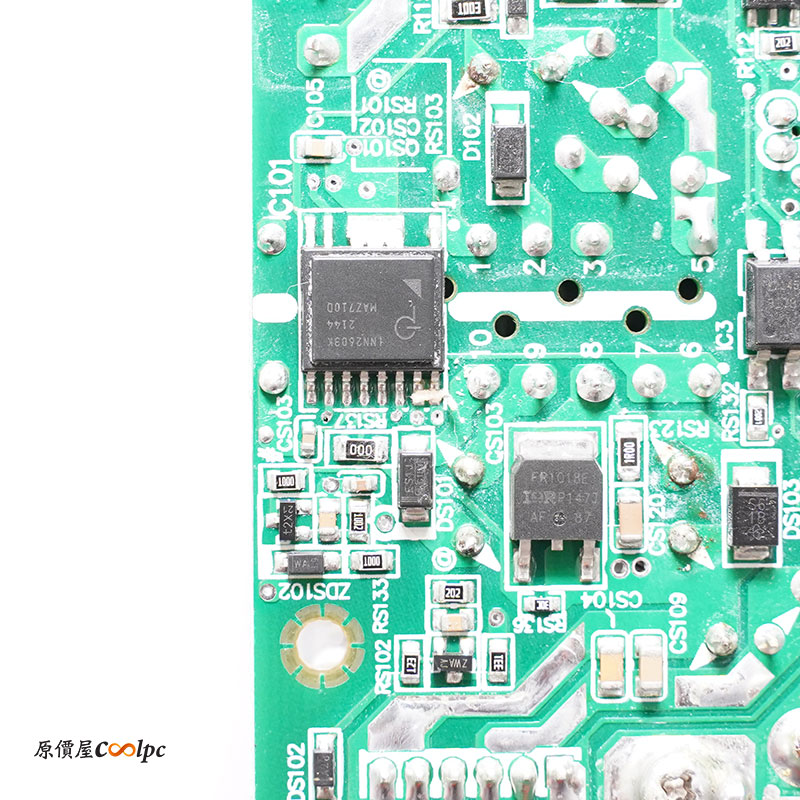

接著內部的用料採用APFC、LLC全橋式、DC to DC同步整流架構，幫助散熱的風扇為永立MGA13512XF-A25 135mm液態軸承風扇，EMI濾波電路提供4個Y電容、3個X電容、2個共模電感、1個突波吸收器、4個玻璃放電管，旁邊還有NTC熱敏電阻、繼電器、保險絲用來防止浪湧電流，兩個橋式整流器型號為GBJ2506P安裝在散熱片上，左邊則是APFC電感，PFC MOSFET採用3顆 Infineon IPA60R120P7、2個STPSC8H065DI 二極體，2顆Rubycon 450v 560uf(M) MXH (PET)電容，LLC全橋式諧振轉換器採用4顆INFINEON IPP60R160P6 MOSFET，控制器為為Champion CM6901T2X IC和2顆NSI66驅動IC組成，兩顆主變壓器並聯線材質出背面12V同步整流電路，為8顆TPHR8504PL MOSFET組成，3.3V、5V DC to DC主控為APW7159C、6顆BSC0901NS MOSFET晶片，電源管理晶片為WT7527RA，提供OCP、OVP、SPC保護並輸出PG訊號，5V輔助電源變壓器，主控為Power Integrations INN2603K、驅動MOSFET IRFR1018E，最後模組化接頭電流傳遞路徑採用金屬條，還有多個固態電容強化負載濾波能力，左上還有一顆同步降壓IC，電路板背面和側邊都可以看到獨特塗層技術，用來防潮、防塵、防鏽，非常適合在氣候潮濕的環境使用。
全漢Hydro G PRO 1000W金牌認證 / ATX3.0 & PCIe 5.0 電源供應器

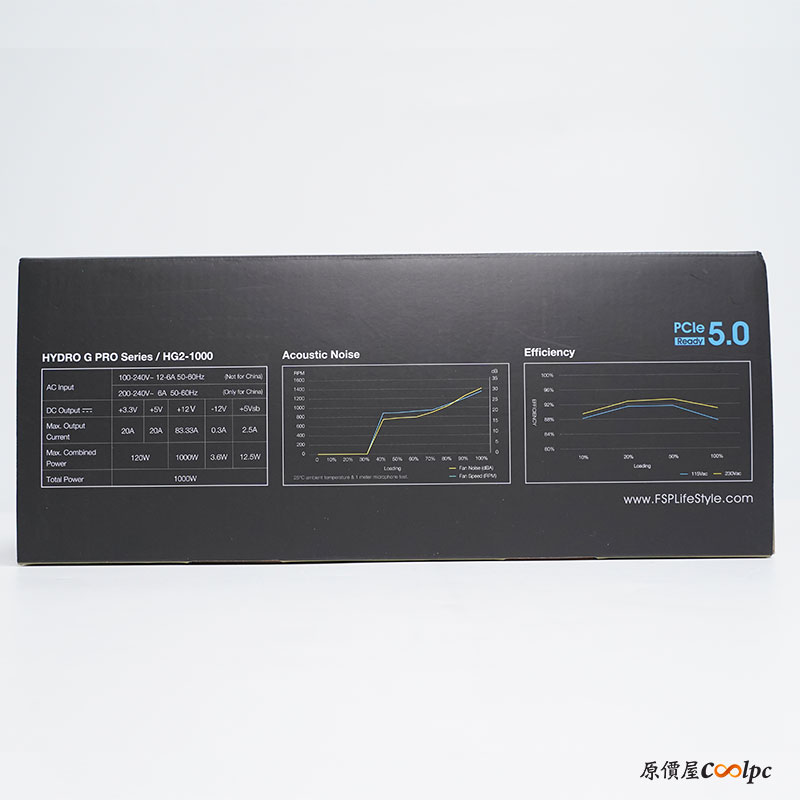

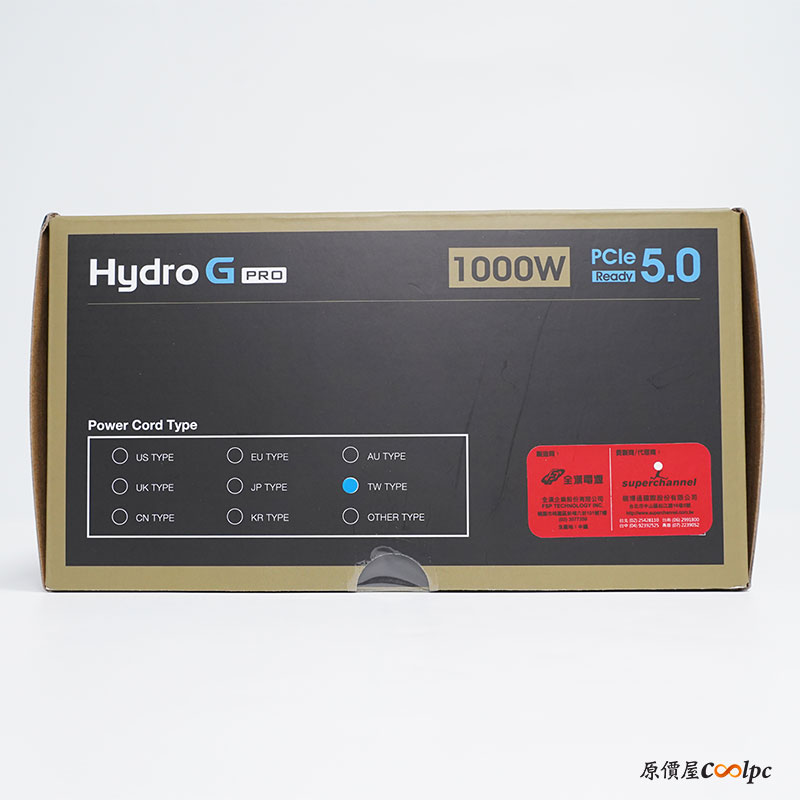

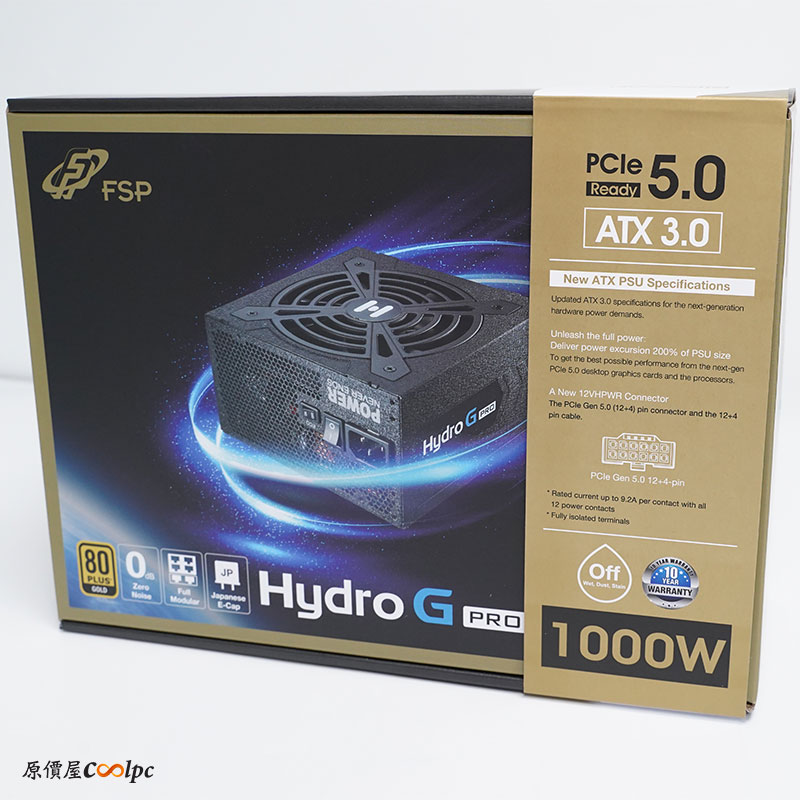

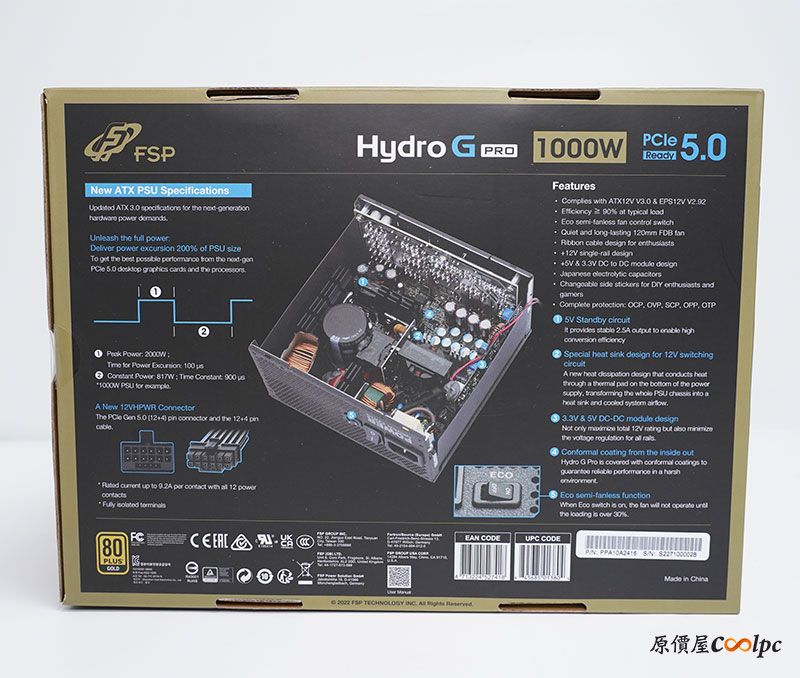

接著換Hydro G PRO 1000W 金牌認證電源，新的ATX 3.0 & PCIe 5.0規格電源外盒上會有一條新規格，提供200%超載瞬間輸出嚴苛規範，具備原生的12VHPWR (12+4) Pin PCIe Gen 5.0接頭，以及工業級防潮塗層和溫控風扇開關功能，加上全模組化扁線材設計OCP、OVP 、 SCP 、 OPP 、 OTP多重保護機制和十年安心保固。

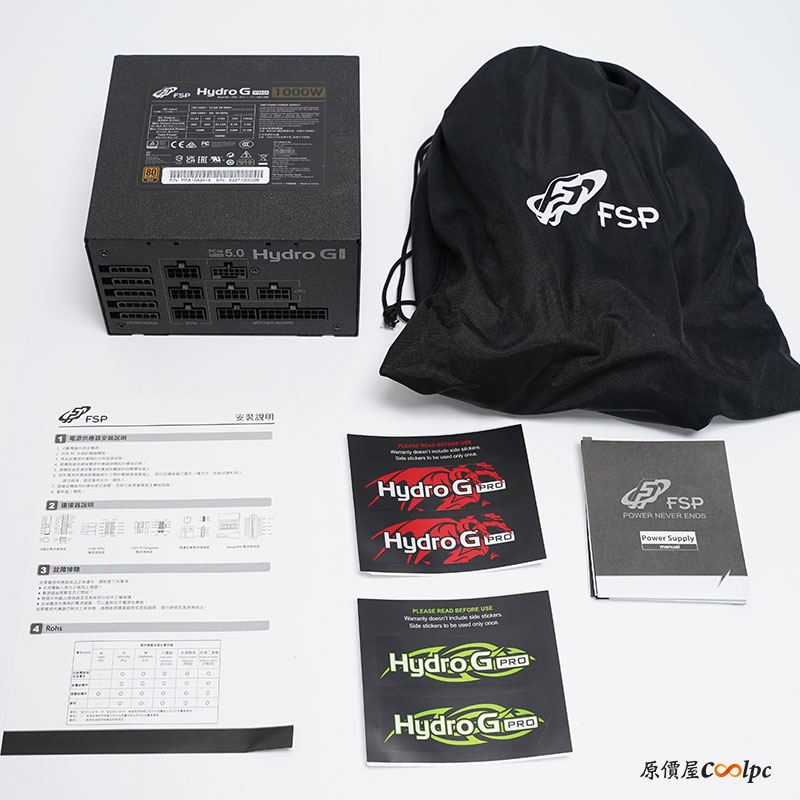

內部配件有電源供應器、線材包、保固卡、側面貼紙x2、說明書。

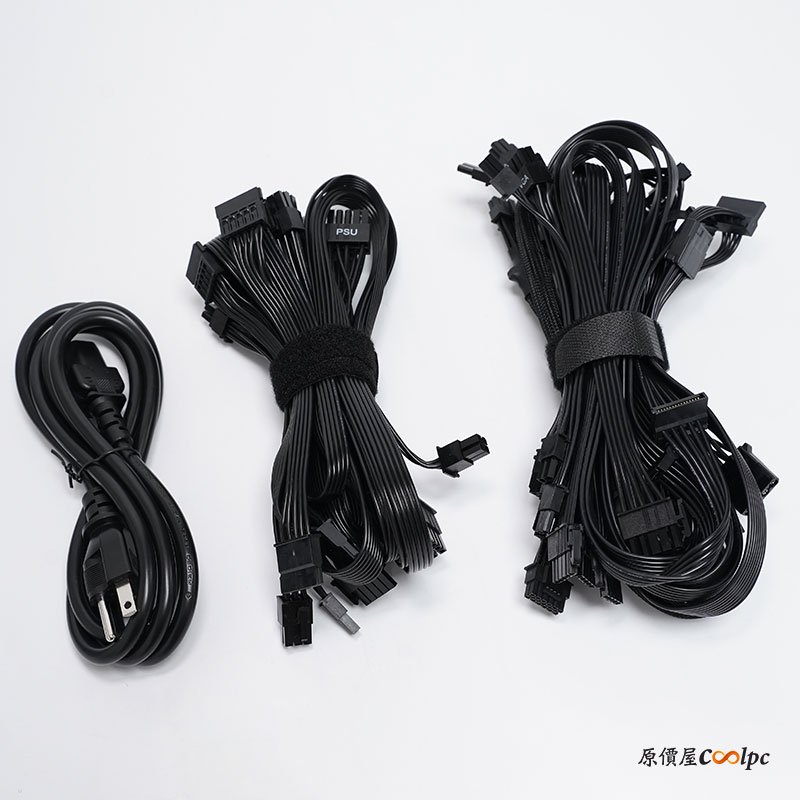

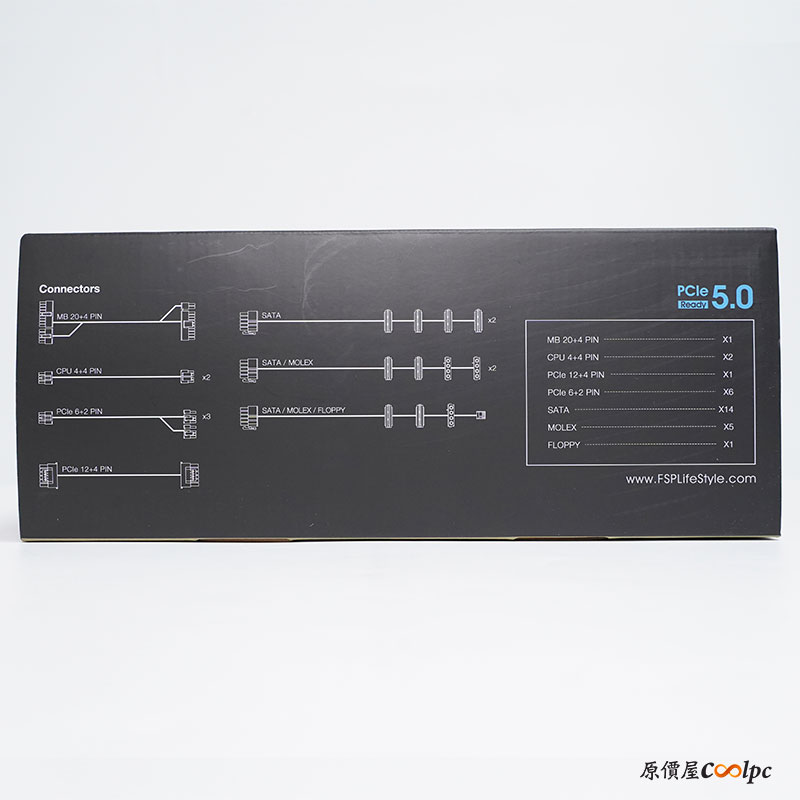

全模組化扁線材以及供電線材，提供線材如下。
1 x 20 + 4 -Pin主機板接頭
2 x 4 + 4-Pin ATX 12V 共2個接頭
3 x 6 + 2-Pin PCIE 共6個接頭
1 x 12+4 PCIE 12VHPWR接頭
2 x SATA接頭 共8個接頭
2 x SATA / MOLEX 接頭 共4個SATA、4個MOLEX
1 x SATA / MOLEX / FLOPPY接頭 共2個SATA、1個MOLEX、1個FLOPPY

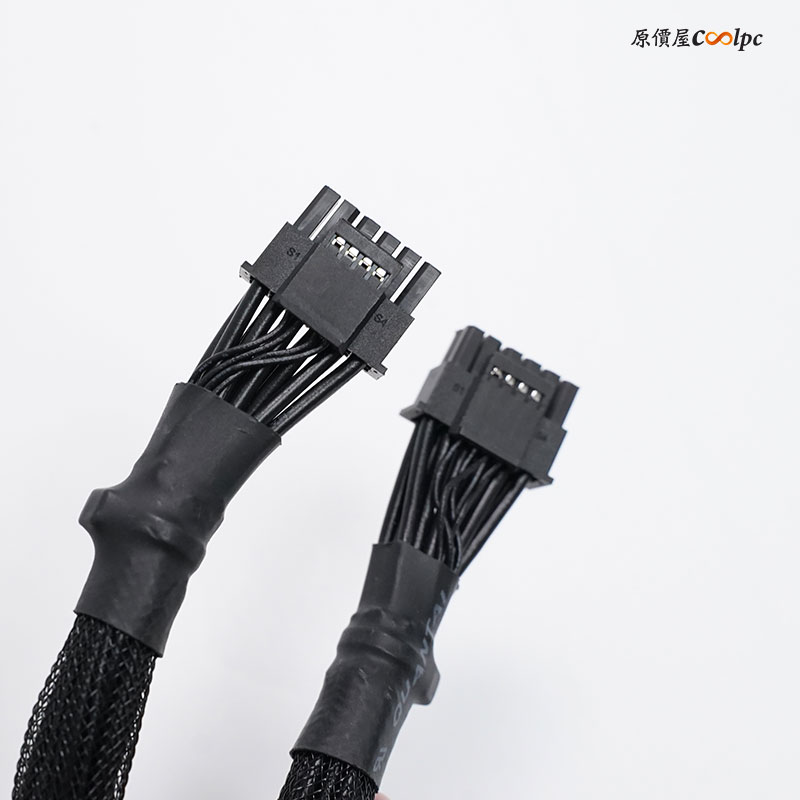

這條原生的12VHPWR線材提供單條最大600瓦的輸出，所有12個電源觸點的額定電流高達9.2A！採用獨立端子，線材皆為16AWG，符合PCIe Gen 5 供電介面規格！另外官網也有建議線材安裝方法，建議安裝前可以看一下！(點我查看)

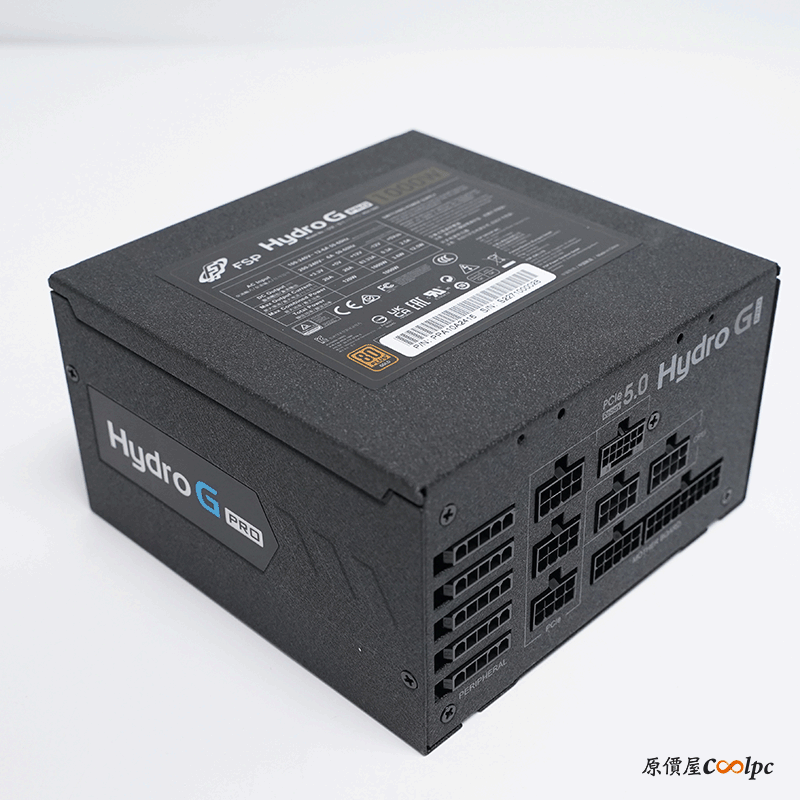

外觀也是採用黑色霧面磨砂材質，全模組化插槽設計，內附紅色和綠色的貼紙可以讓你更換Hydro G PRO LOGO，電源輸入端還有總電源開關和風扇自動停轉的開關。

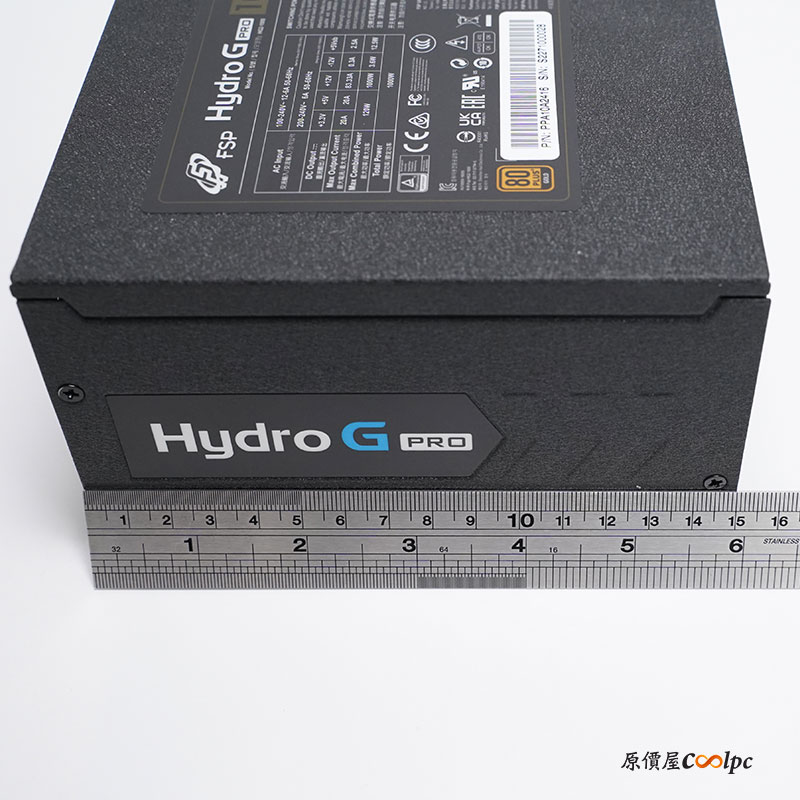

全漢Hydro G PRO 1000W 金牌認證電源，長度約15公分。

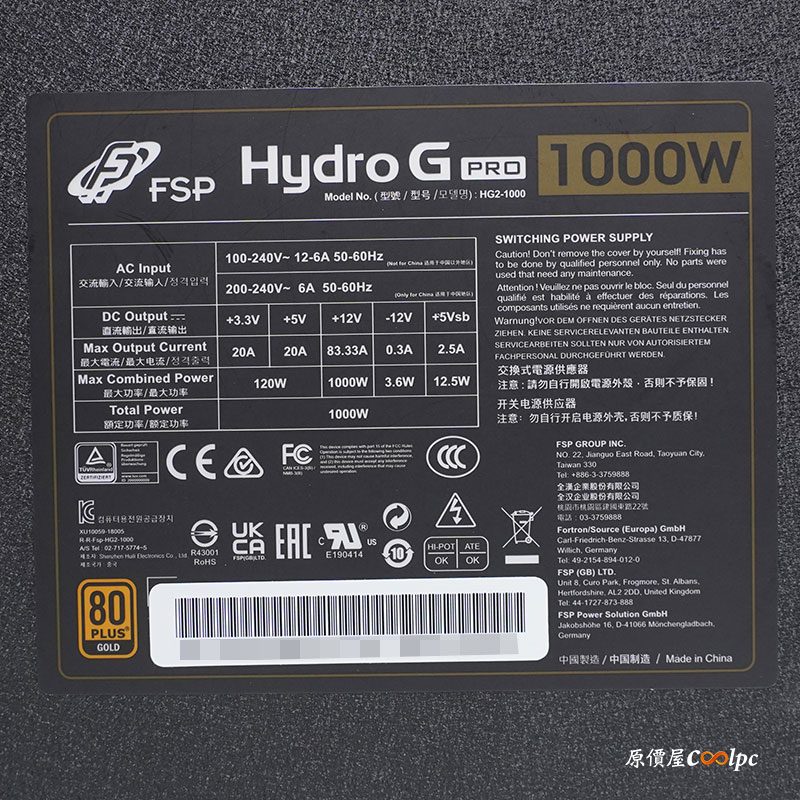

貼紙上有產品名稱、型號、警告資訊、80PLUS金牌認證(90%高效率轉換)、安規認證、製造產地、產品序號條碼，支援100~240V和200~240V電壓，單路12V輸出+12V提供83.33A，最高能夠輸出1000W，+3.3V及+5V提供20A，最高輸出120W，總輸出可達1000W，並且有符合ATX3.0電源要求規範(點我查看)。

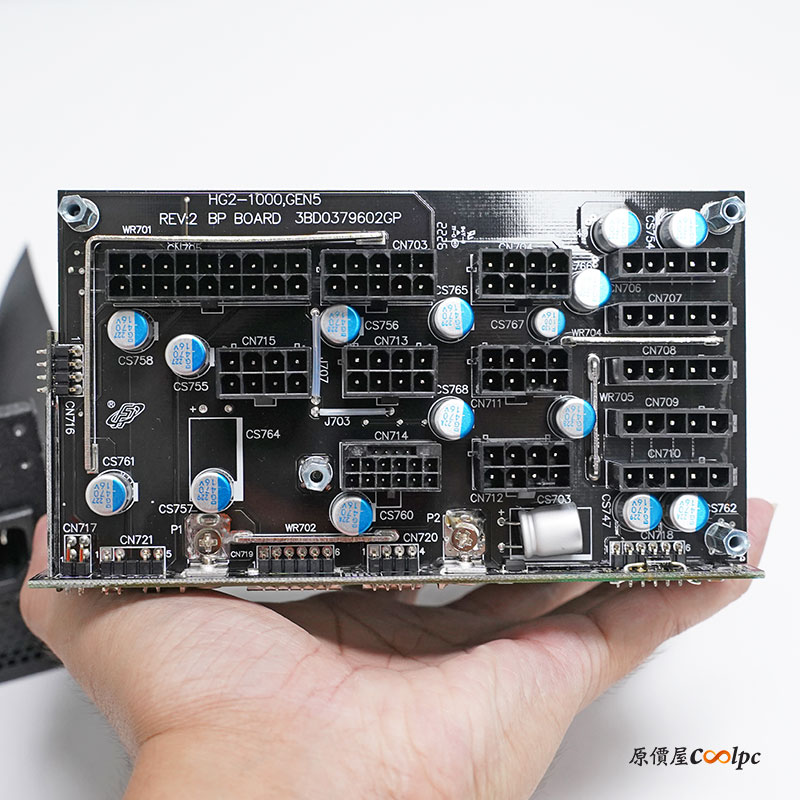

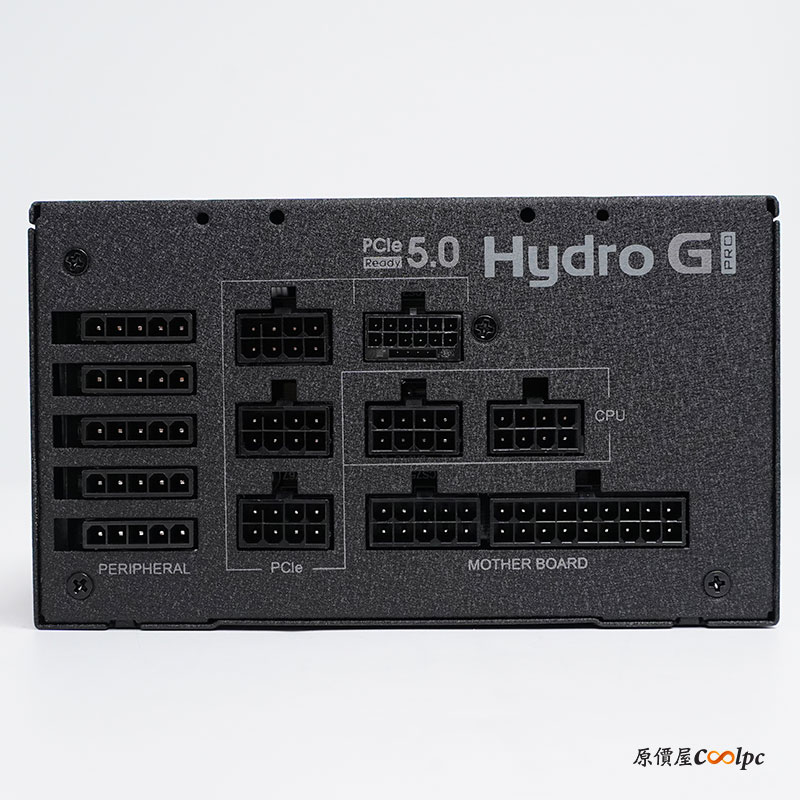

模組化插槽針腳全部皆為實心設計，新的PCIe 5.0 原生12VHPWR插座，一條線可以滿足顯卡最高600W的供電，舊式的顯卡插槽也有提供3個6+2 Pin，CPU供電也提供2組4+4 Pin，左邊的Peripheral則是讓你安裝SATA / MOLEX 線材。

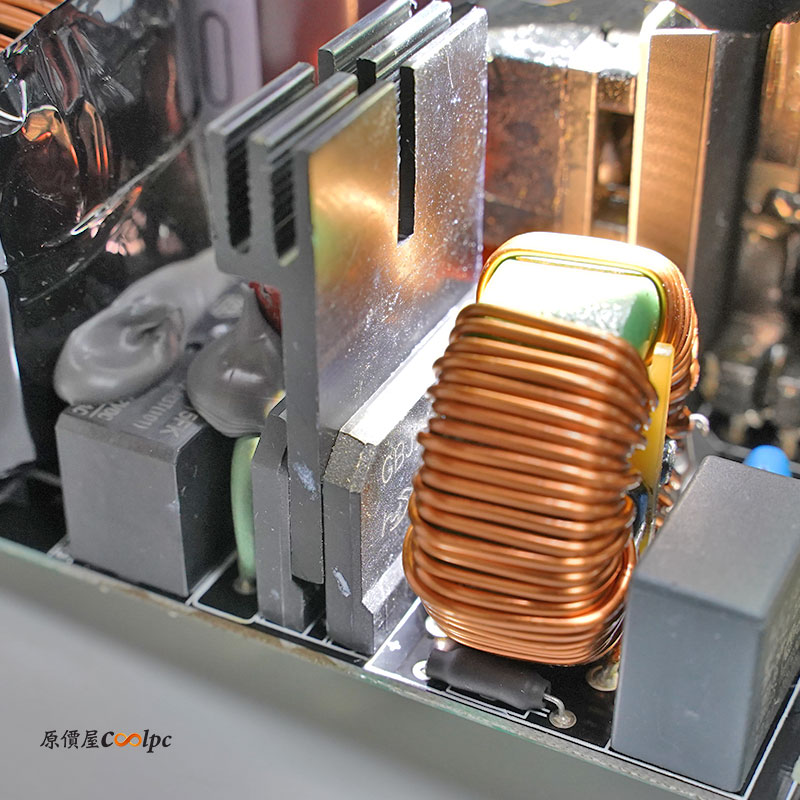

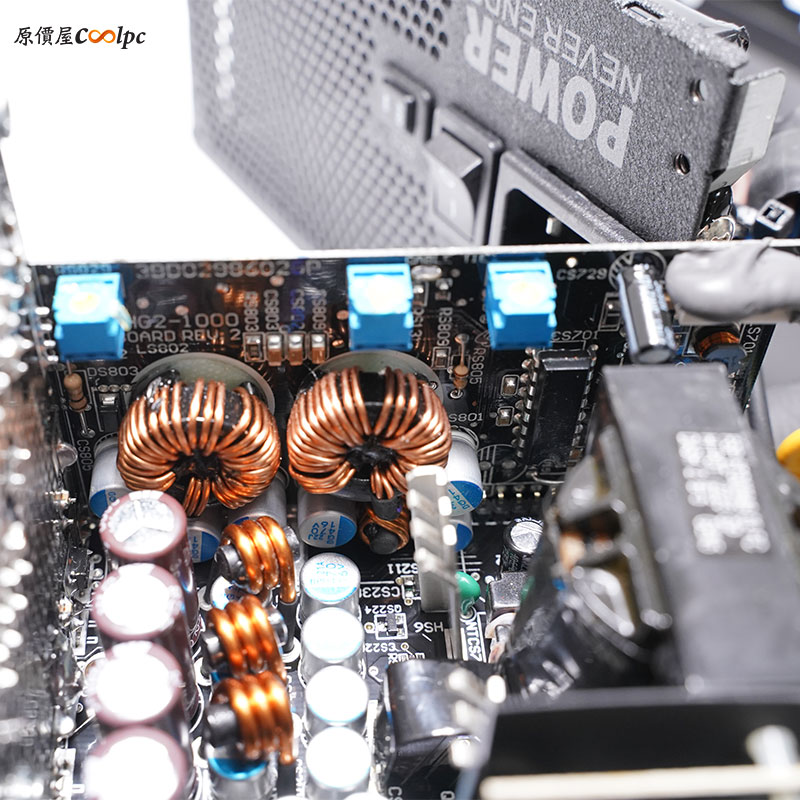

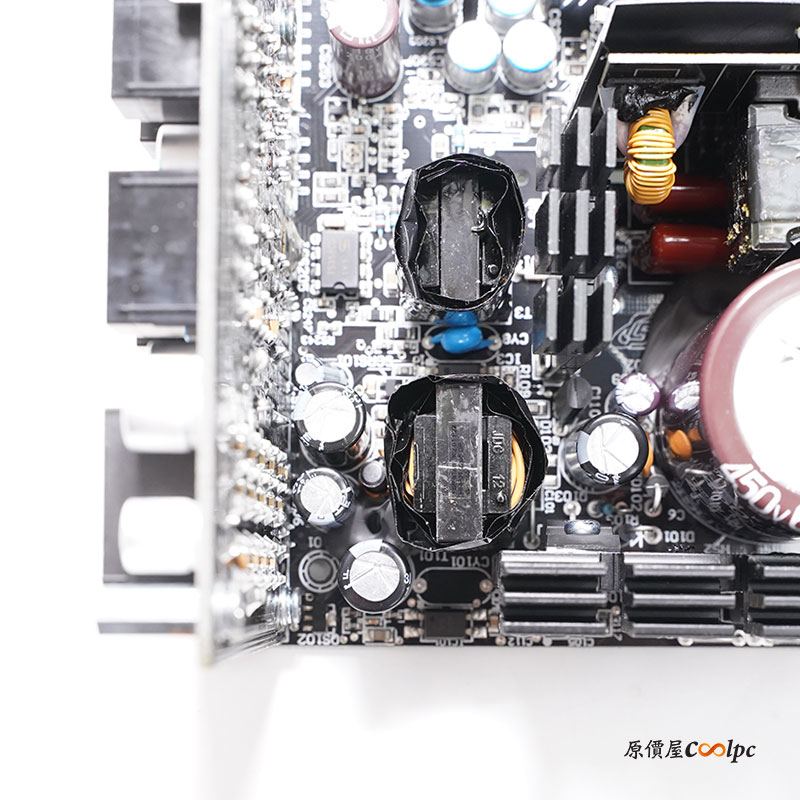

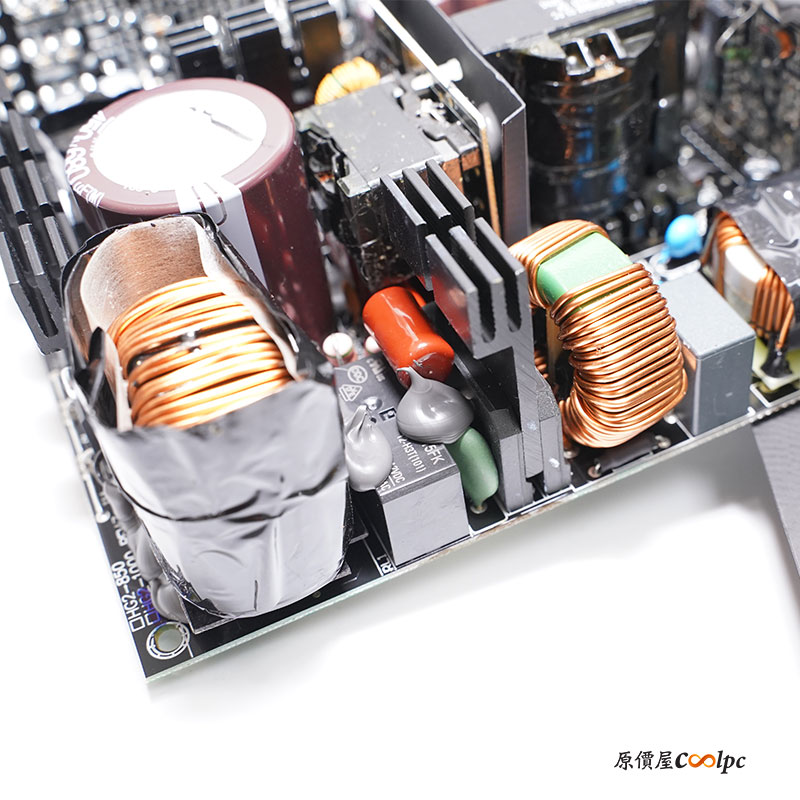

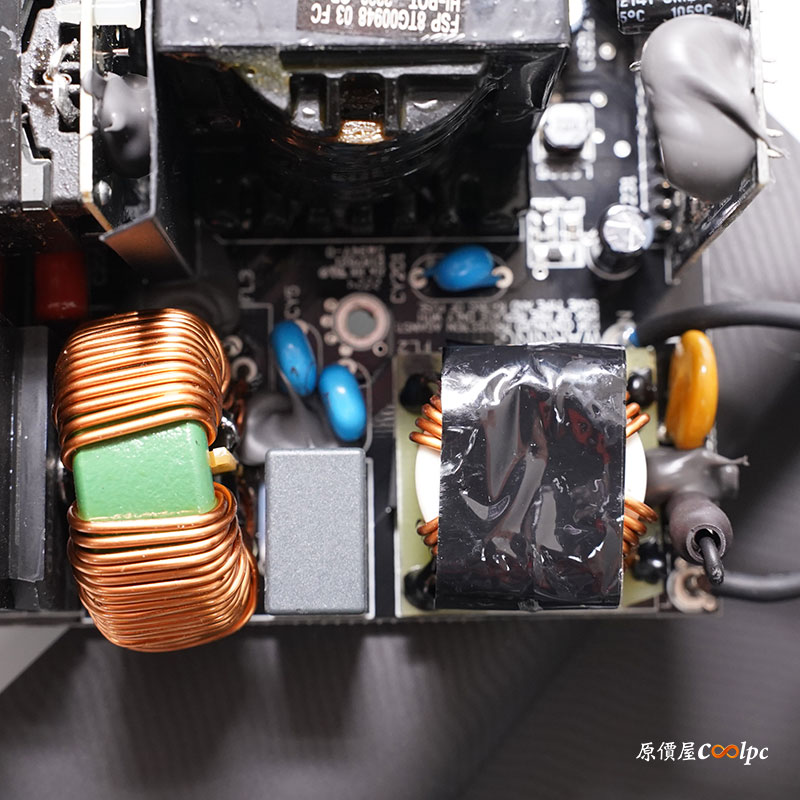

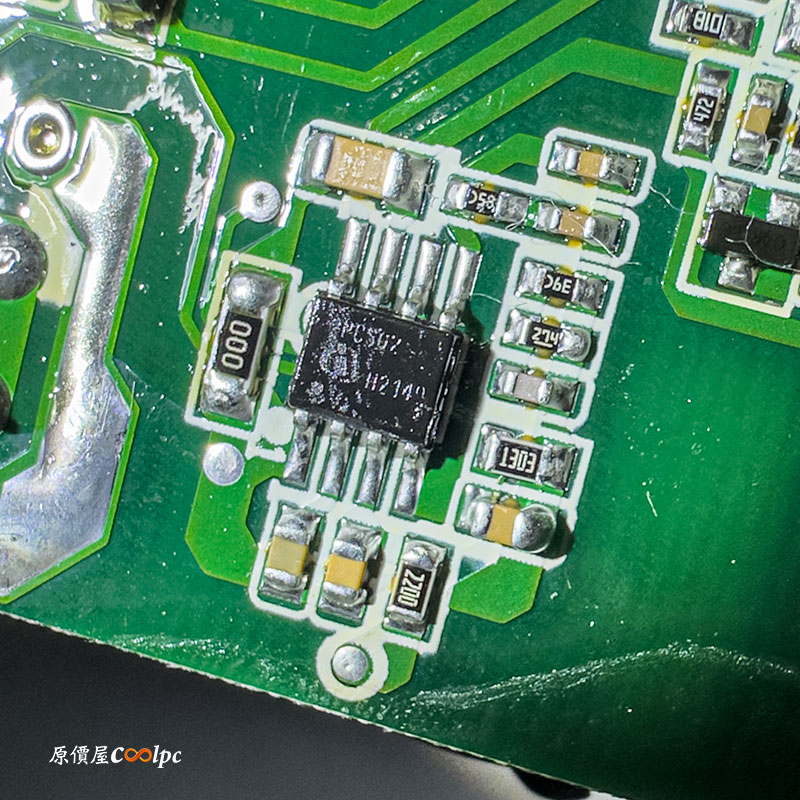

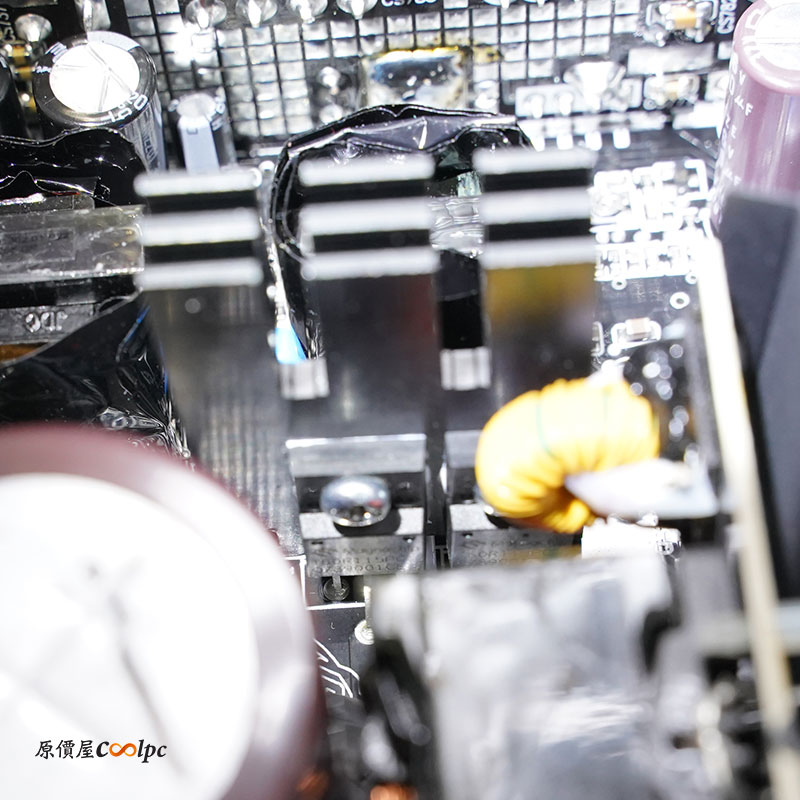

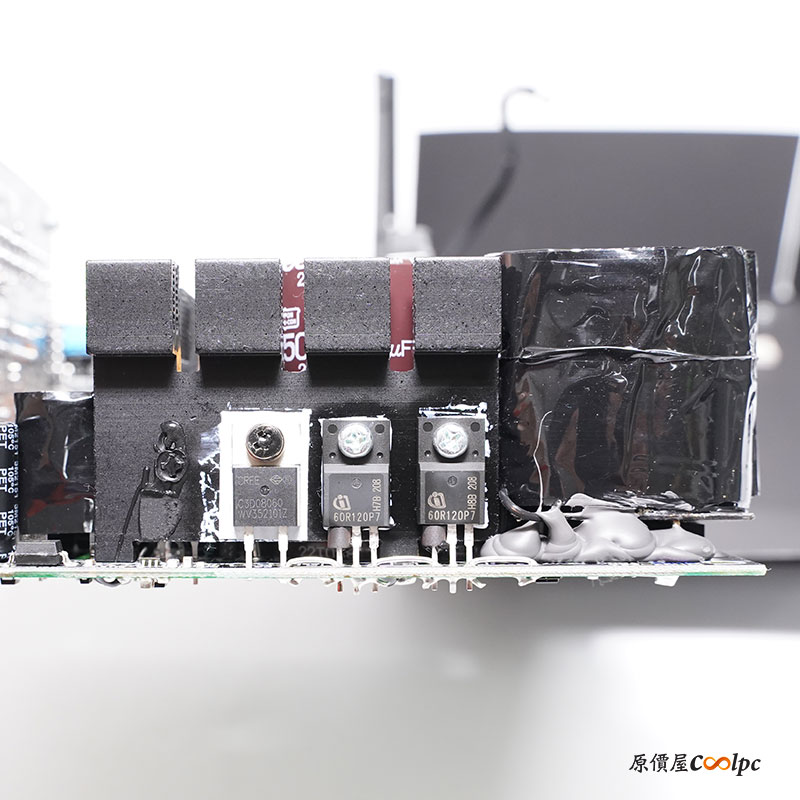

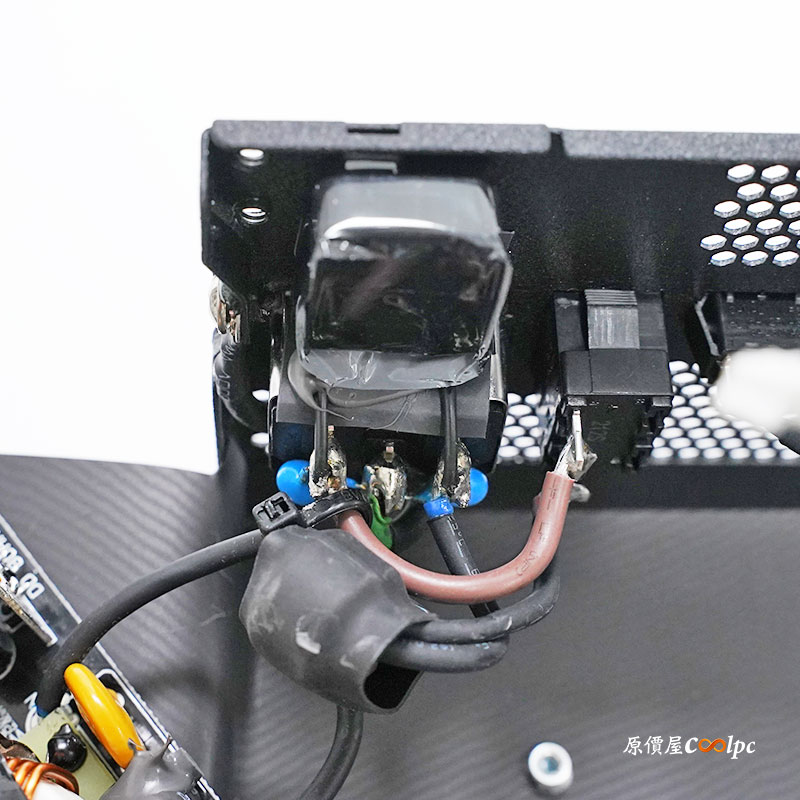

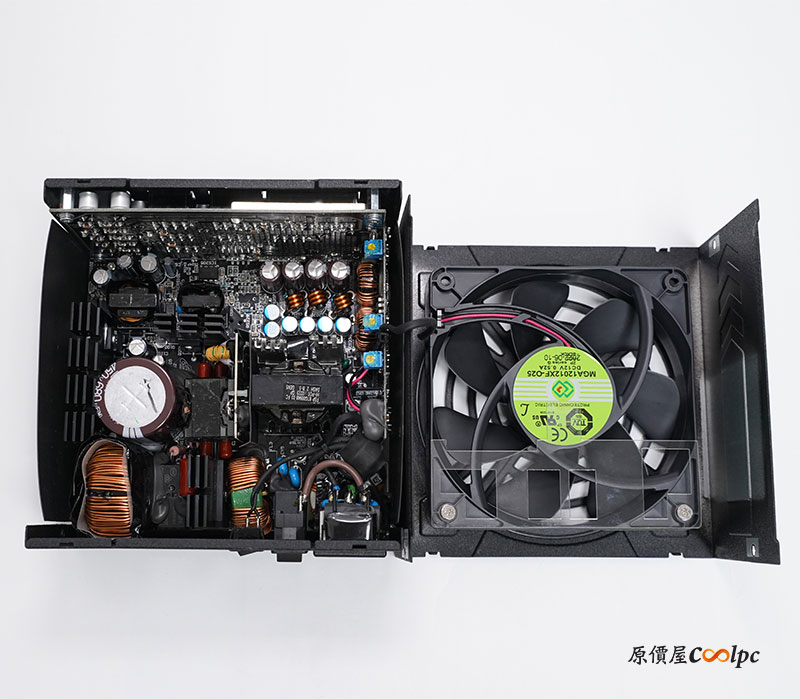

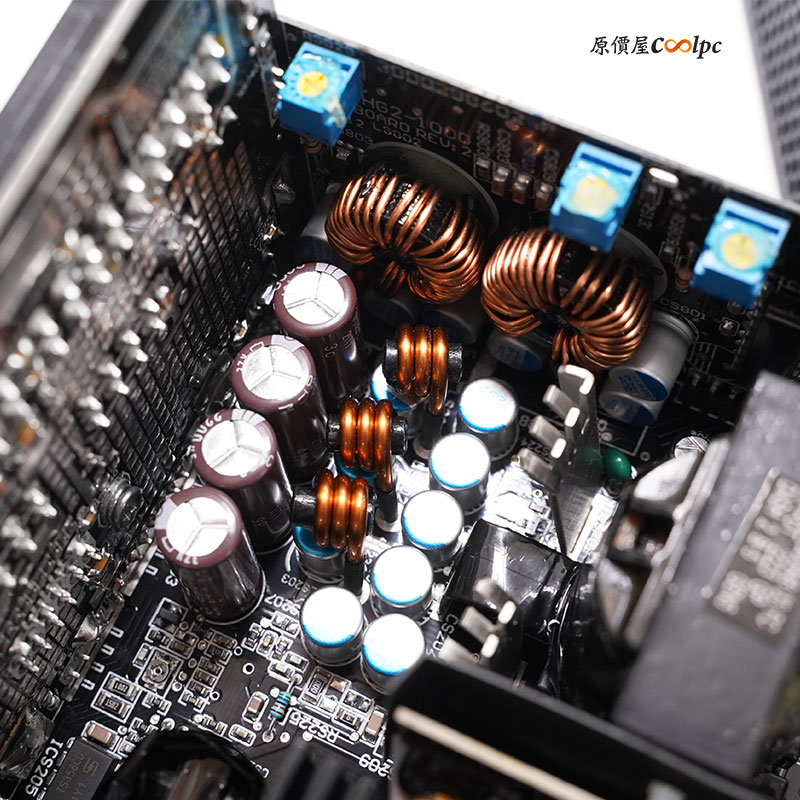

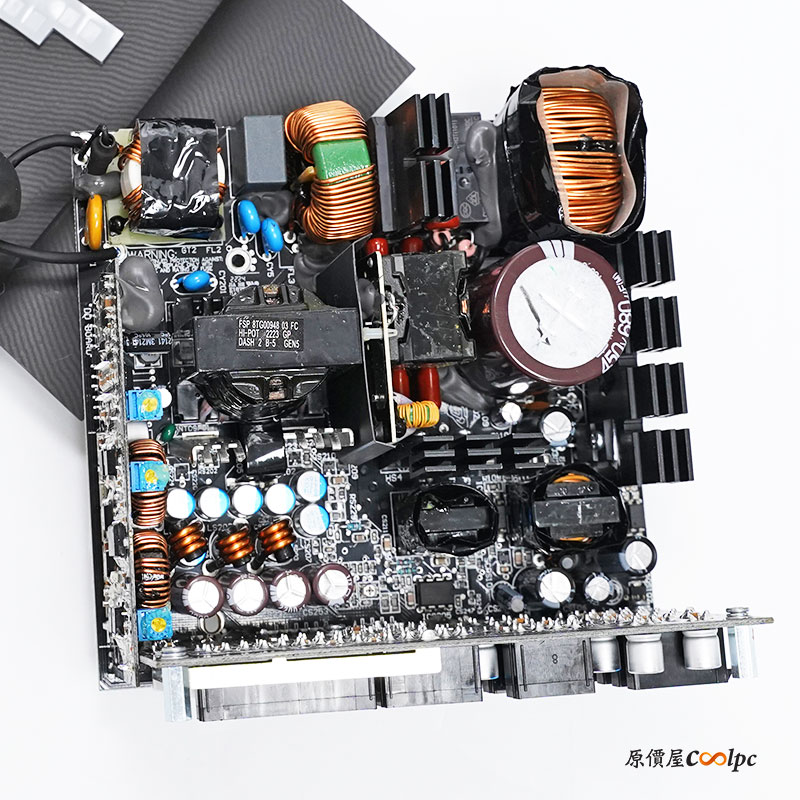

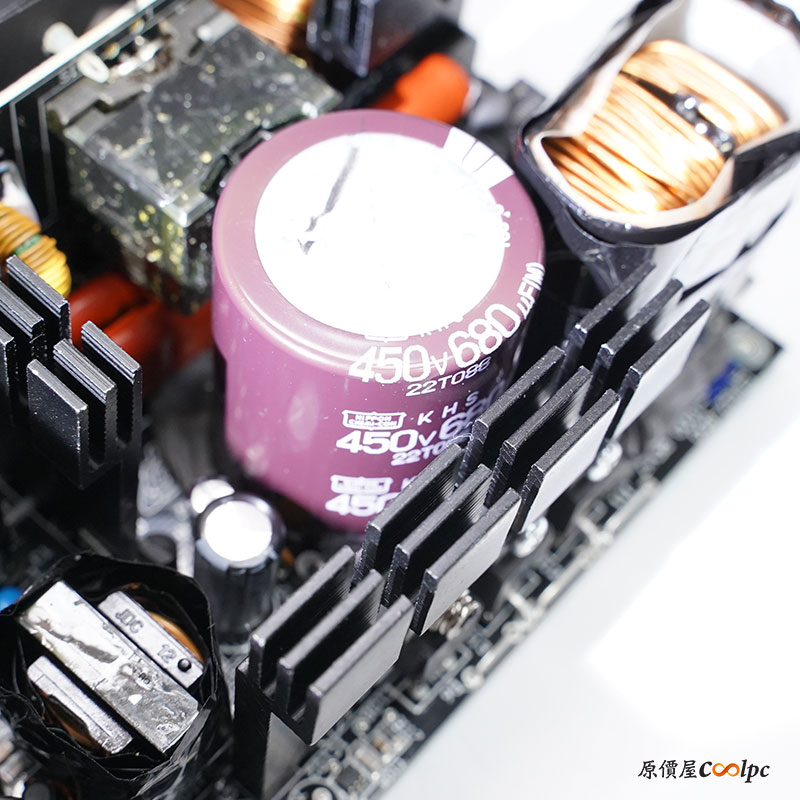

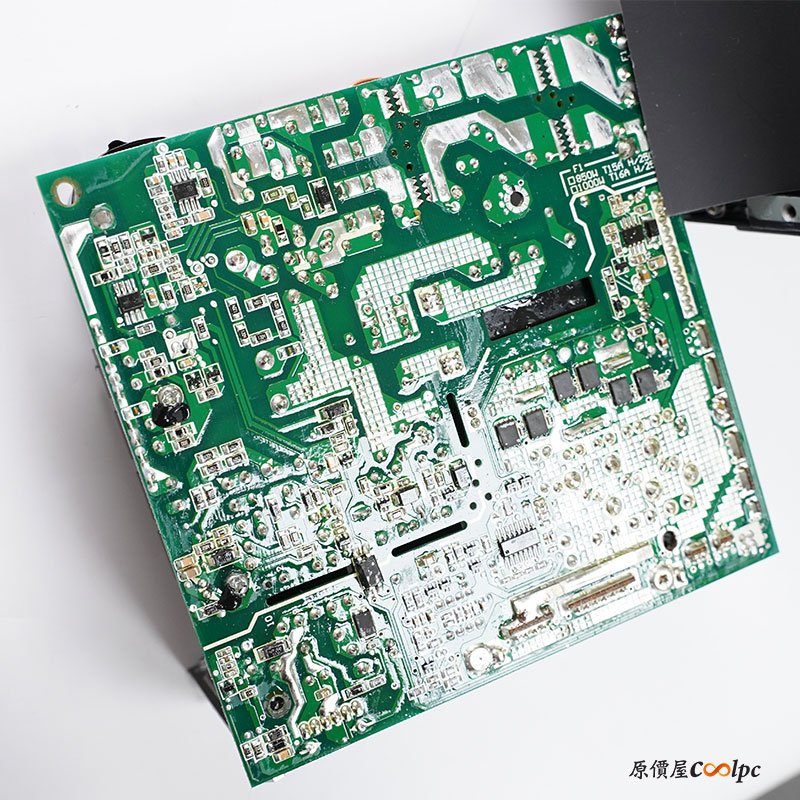

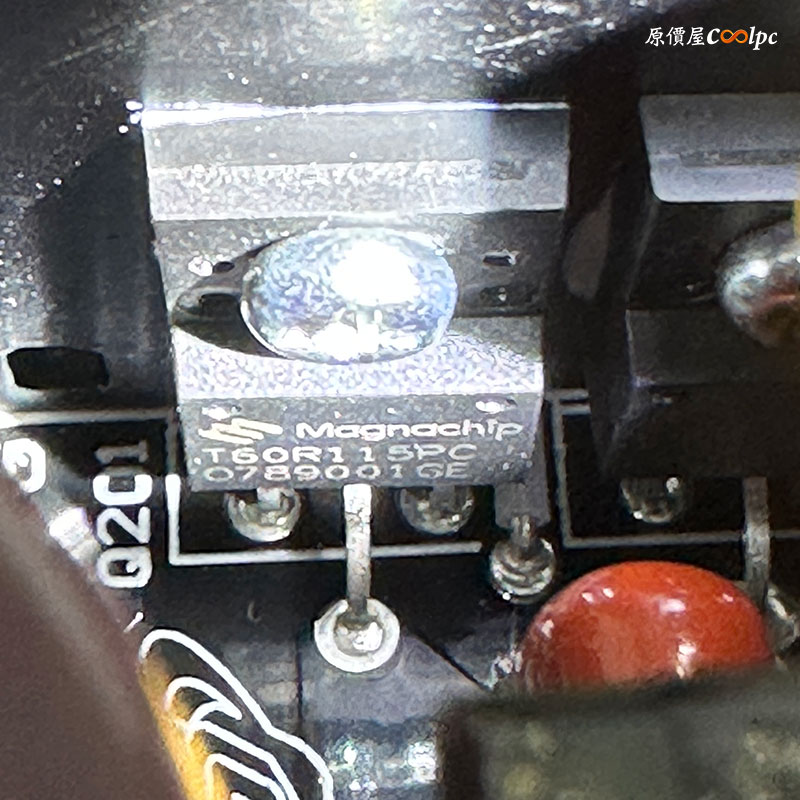

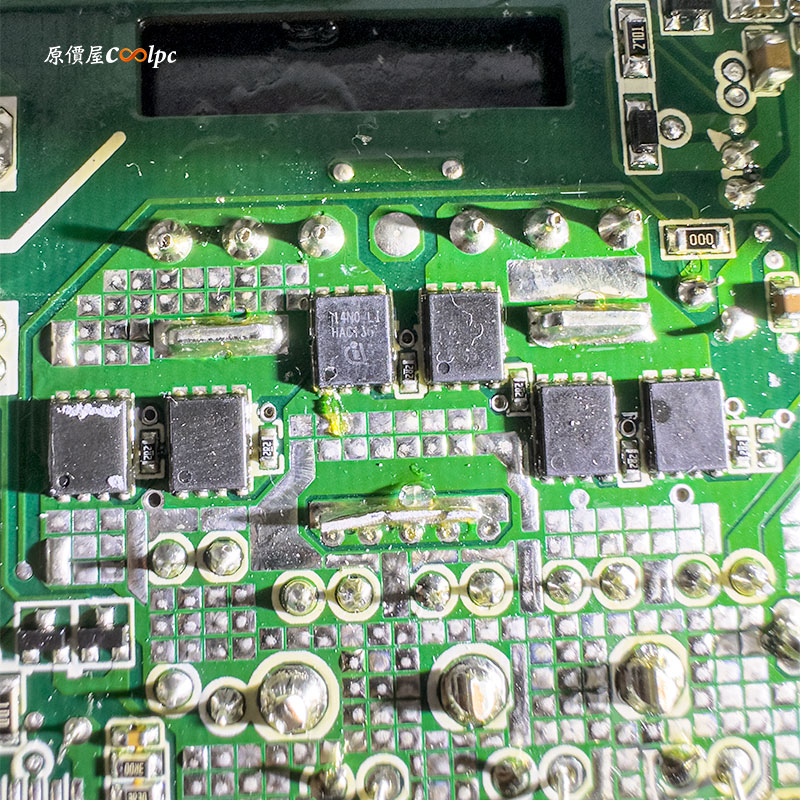

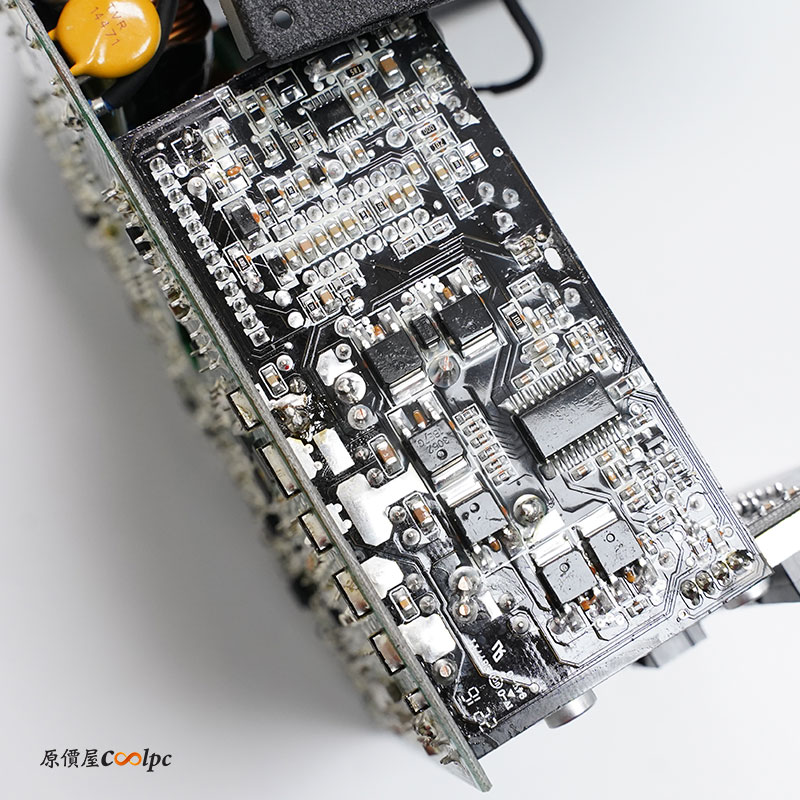

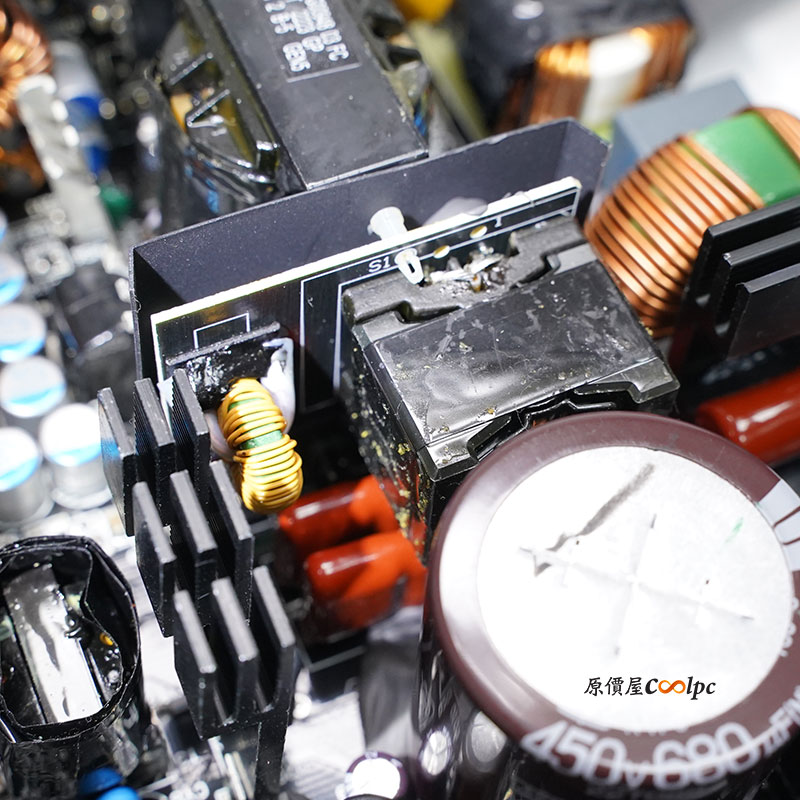

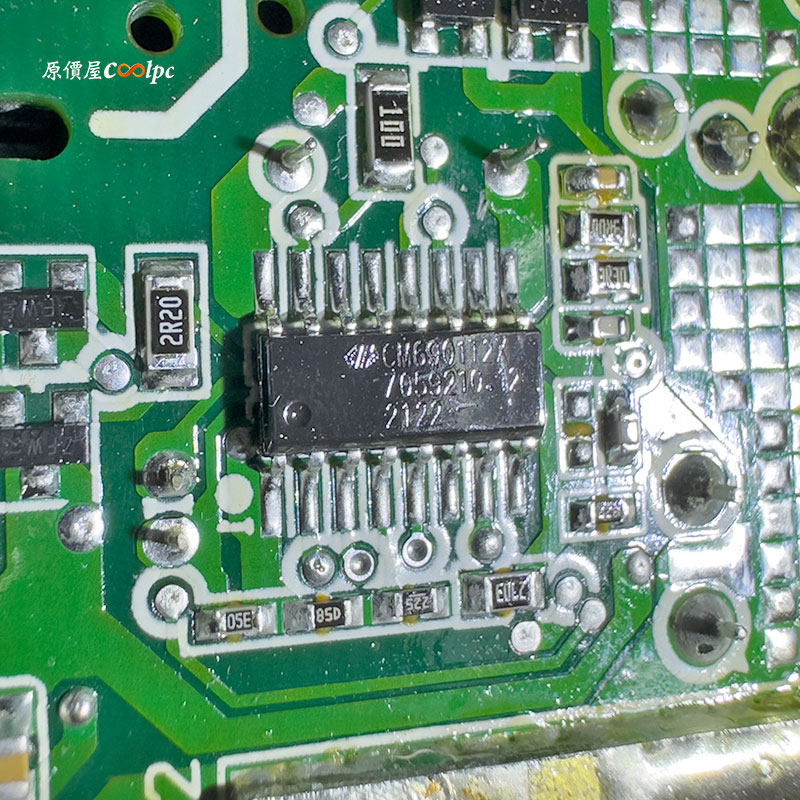

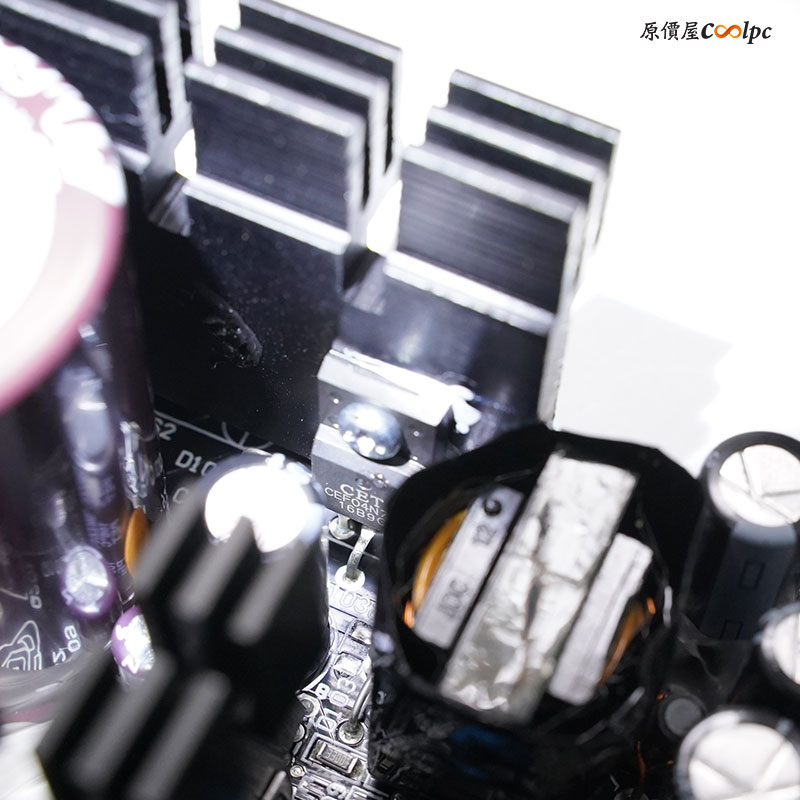

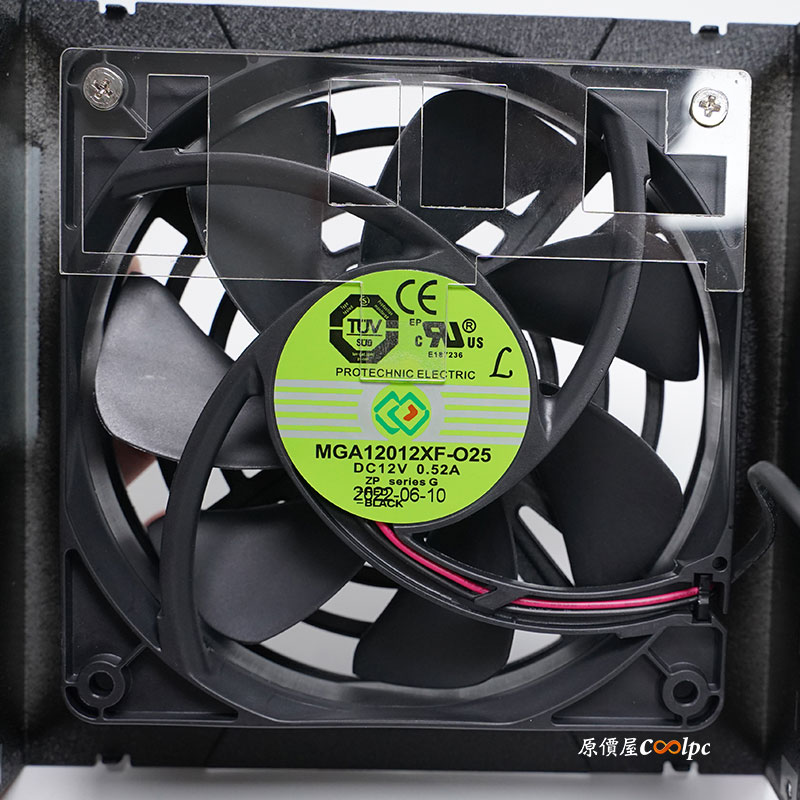

採用APFC、LLC半橋、同步整流、DC to DC架構，散熱風扇為永立MGA12012XF-O25 120mm液態軸承風扇，EMI濾波電路提供4個Y電容、1個X電容、2個共模電感、1個突波吸收器、2個玻璃放電管，旁邊還有NTC熱敏電阻、繼電器、保險絲用來防止浪湧電流，兩個橋式整流器型號為GBJ2506P安裝在散熱片上，PFC MOSFET採用2顆 Infineon IPA60R120P7、1個STPSC8H065DI 二極體，輔助電源MOSFET為CEF04N7，5V輔助電源變壓器上方則是隔離驅動變壓器，Rubycon 450v 680uf(M)電容，LLC半橋諧振轉換器採用2顆Magnachop T60R11SPCO789001GE MOSFET，控制器為為Champion CM6901T2X IC，諧振電感和比流器安裝在子卡上，底下還有4個諧振電容，12V同步整流電路，為6顆BSC014N04LI MOSFET，3.3V、5V DC to DC主控為APW7159C、6顆3062 1BE7G MOSFET晶片，電源管理晶片為WT7527RA，提供OCP、OVP、SPC保護並輸出PG訊號，最後模組化接頭輸出採用金屬條，還有多個固態電容強化負載濾波能力，電路板背面和側邊都可以看到獨特塗層技術。

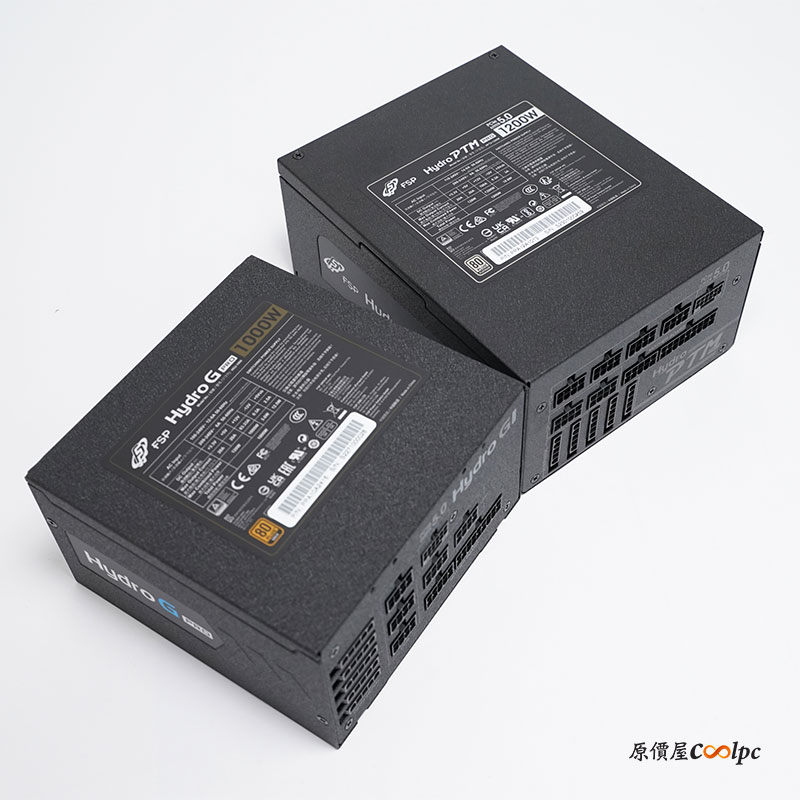

全漢Hydro G PRO 1000W金牌和Hydro PTM PRO 1200W 白金認證，這兩顆電源供應器皆符合ATX3.0規範和PCIe Gen5 12VHPWR介面設計，最主要放寬負載調整限制和超載瞬間輸出規範來應付PCIe Gen5未來顯卡供電需求，加上全新的12VHPWR介面，單條最大可提供600W的輸出，勢必要遵守ATX3.0電源規範呀！12VHPWR接頭線材為16AWG，完全獨立的端子設計，每個接觸點的額定電流可承受高達9.2A，足以應付RTX4000系列顯卡用電所需，前者為APFC + LLC半橋 + 同步整流 + DC to DC，具備80PLUS 金牌認證，90%的高效率轉換，後者為APFC + LLC全橋 + 同步整流 + DC to DC 80PPLUS 白金牌認證92%效率轉換，皆為目前主流架構設計，還有全模組化扁線材和多項保護機制設計，以及工業等級的防潮、防塵、防鏽塗層，適合氣候潮濕的環境使用，原廠提供十年保固，原價屋購買再享兩年非人為因素故障換新服務，經得起時間考驗！售價的部分全漢Hydro G PRO 1000W 金牌認證 ATX3.0 & PCIe 5.0 $5290，全漢Hydro PTM PRO 1200W 白金牌認證 ATX3.0 & PCIe 5.0 $7990元以上皆含稅，有興趣的朋友可以利用網路下單，或現場門市詢問，或利用蝦皮商城下單囉。
